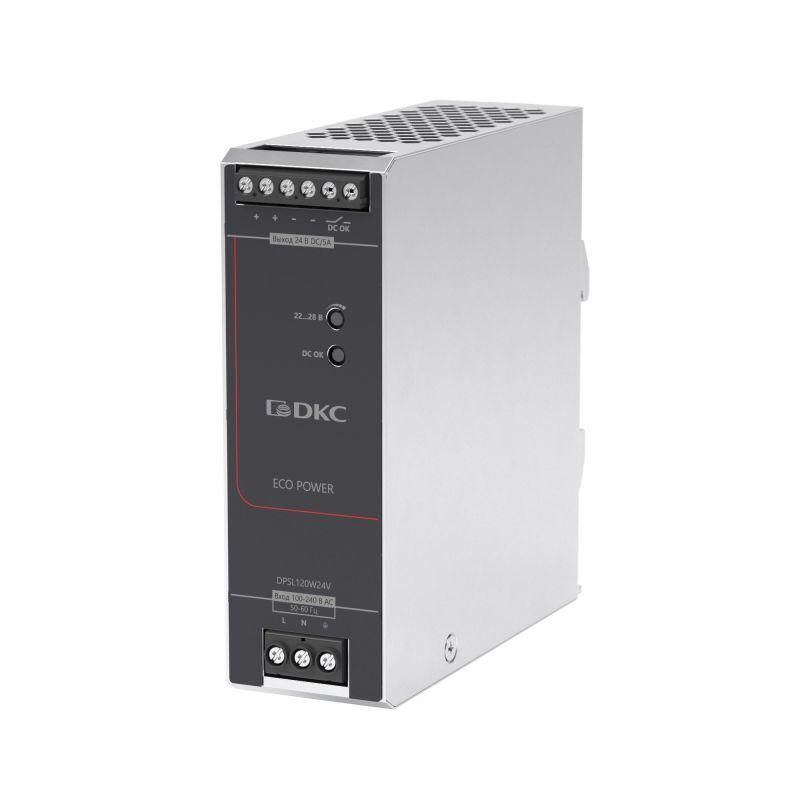

Источник питания "ECO POWER", однофазный, 120Вт, 5А, 24В| DPSL120W24V | DKC (ДКС)

Источник питания однофазный 120Вт 5А 24В DKC (ДКС) - компактный импульсный источник питания серии ECO POWER, предназначенный для стабильного питания устройств постоянным током 24 В. Артикул dpsl120w24v подходит для промышленной автоматизации, где важны надежность, защита и возможность монтажа на DIN-рейку.

Назначение и область применения

Источник питания однофазный 120Вт 5А 24В DKC (ДКС) преобразует переменный или постоянный ток из сети в стабилизированный постоянный ток 24 В. Он питает устройства с потреблением до 120 Вт - такие как контроллеры, соленоидные клапаны, датчики, модули ввода-вывода, малые приводы и другие элементы автоматизированных систем.

Подходит для установки в распределительных щитах на заводах, в цехах, на конвейерах, в системах управления зданиями и других местах с жесткими требованиями к надежности питания.

Технические характеристики

• Выходная мощность: 120 Вт
• Выходное напряжение: 24 В постоянного тока
• Максимальный выходной ток: 5 А
• Потребляемая мощность (вход): до 291 ВА
• Номинальное входное напряжение: 85–264 В переменного тока (AC)
• Дополнительно работает от постоянного тока: 120–375 В постоянного тока (DC)
• Стабилизированное выходное напряжение: да - напряжение сохраняется при колебаниях нагрузки и входного напряжения
• Регулируемое выходное напряжение: да - можно настроить уровень напряжения в пределах допустимых значений (например, для точной адаптации к оборудованию)
• Защита от короткого замыкания: да - автоматическое отключение при аварийном токе
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных частиц пыли, но не герметичен
• Тип подключения: винтовые клеммы - удобны для многожильных проводов
• Модульная ширина: 2 модуля (35 мм) - совместим с DIN-рейкой стандарта EN 60715
• Тип: импульсный источник питания (высокая эффективность, меньше нагрева)

Совместимость и монтаж

Источник питания однофазный 120Вт 5А 24В DKC (ДКС) устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж занимает несколько секунд - достаточно защелкнуть корпус на рейке. Подключение входа и выхода осуществляется через винтовые клеммы: для входа - фаза, ноль, земля; для выхода - плюс и минус.

Не требует дополнительного охлаждения при работе в пределах температурного режима. Для лучшего теплоотвода рекомендуется оставлять свободное пространство сверху и снизу (не менее 10 мм).

Безопасность и стандарты

Источник питания соответствует требованиям безопасности для промышленного оборудования. Защита от короткого замыкания, перегрузки и перенапряжения обеспечивает безопасную работу даже при нештатных ситуациях. Устройство не имеет открытых токоведущих частей благодаря классу защиты IP20, что исключает случайное прикосновение к выводам внутри щита.

Преимущества

• Широкий диапазон входного напряжения - работает от 85 В до 264 В AC и от 120 В до 375 В DC, что делает его устойчивым к скачкам в сети
• Регулируемый выход - позволяет точно задать нужное напряжение (например, 24,5 В для чувствительных устройств)
• Модульная конструкция - легко интегрируется в существующие щиты без переделки
• Энергоэффективность - импульсная схема снижает потери энергии и тепловую нагрузку
• Универсальность питания - поддерживает как переменный, так и постоянный ток на входе

Ограничения применения

• Степень защиты IP20 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты (короба, шкафы с высокой степенью защиты)
• Максимальная выходная мощность 120 Вт - не подходит для питания мощных двигателей, освещения или больших PLC-систем
• Не предназначен для работы при температурах ниже –10 C и выше +60 C (указано в документации производителя, не указана явно - но типично для таких устройств)
• Требуется правильное подключение заземления - отсутствие PE может нарушить работу защиты

Примеры использования

• Питание контроллеров Siemens S7-1200 или Allen Bradley CompactLogix
• Обеспечение напряжения 24 В для датчиков proximity, энкодеров и фотоэлементов
• Запитка пневматических клапанов и реле в автоматических линиях
• Работа в щите управления насосной станцией или системой вентиляции
• Альтернатива линейным блокам питания - меньший габарит, выше КПД

Практические советы

• Выбирая источник питания, проверьте суммарную мощность всех подключаемых устройств - она должна быть не более 120 Вт, желательно с запасом 15–20%
• При использовании регулировки выходного напряжения используйте мультиметр для контроля установленного значения
• Для долговечной работы не перегружайте устройство - длительная работа на 95–100% нагрузки сокращает срок службы
• При подключении проводов к винтовым клеммам используйте наконечники - это повышает контакт и снижает риск перегрева
• Если планируете установку в щит с высокой плотностью компонентов - учтите, что модульная ширина 2 модуля (35 мм) требует достаточного места для вентиляции
