Промышленный импульсный блок питания ONI. Диапазон входных напряжений 90-264В AC или 127-370В DC. Номинальное выходное напряжение 24В Номинальный выходной ток 5А. Номинальная мощность 120Вт. Защиты от перенапряжения, перегрузки и перегрева - OPS-DC24-120B IEK

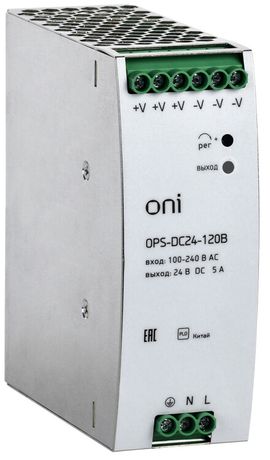

Блок питания импульсный 220В AC/24В DC 120Вт от бренда ONI (IEK), артикул ops-dc24-120b - надёжный источник постоянного тока для промышленного оборудования, обеспечивающий стабильное 24-вольтовое питание с защитой от основных аварийных режимов.

Назначение и область применения

Этот блок питания предназначен для преобразования переменного тока 220 В в стабилизированный постоянный ток 24 В с мощностью до 120 Вт. Подходит для питания автоматических систем, контроллеров, сенсоров, реле, приводов и других устройств, требующих чистого и устойчивого напряжения. Часто используется на производстве, в системах управления, на конвейерах, в станках и в распределительных щитах.

Технические характеристики

• Выходная мощность: 120 Вт
• Выходное напряжение: 24 В постоянного тока (стабилизированное)
• Выходной ток: 5 А
• Входное напряжение переменного тока: 90–264 В AC
• Входное напряжение постоянного тока: 127–370 В DC
• Количество выходов: 4 (объединённые в одну цепь)
• Тип подключения: винтовые зажимы для проводов
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от воды и пыли)
• Способ монтажа: крепление на DIN-рейку шириной 3 модуля (53,5 мм)
• Гарантия: 3 года

Совместимость и монтаж

Блок питания ops-dc24-120b совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Установка занимает менее минуты: достаточно защёлкнуть корпус на рейке и подключить провода к винтовым клеммам. Для подключения используйте провода сечением 0,2–2,5 мм2. Все четыре выхода внутри устройства соединены параллельно - они предназначены для удобства распределения нагрузки, но не для изолирования цепей. Максимальный суммарный ток по всем выходам - 5 А.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 62368-1 и EN 62368-1, что гарантирует безопасную работу в промышленной среде. Защищено от:

• короткого замыкания (автоматическое восстановление после устранения неисправности)
• перегрузки (ограничение тока при превышении 120 Вт)
• перегрева (термическая защита с самовосстановлением при охлаждении)
• перенапряжения (входная защита от скачков сети)

Преимущества

• Широкий диапазон входного напряжения - работает даже при просадках до 90 В и перенапряжениях до 264 В AC, что важно в условиях нестабильной сети.
• Компактный размер (3 модуля) экономит место в щите.
• Удобные винтовые клеммы - позволяют надёжно закрепить медные и многожильные провода без специальных насадок.
• Работает как от переменного, так и от постоянного тока - гибкость для сложных систем.
• 3-летняя гарантия - подтверждение качества сборки и долговечности компонентов.

Ограничения применения

• Не предназначен для работы во влажных, запылённых или агрессивных средах - степень защиты IP20 исключает контакт с водой и пылью.
• Не следует использовать для питания высокочувствительной аппаратуры, требующей сверхнизкого уровня помех - импульсный тип имеет некоторый уровень шума на выходе.
• Четыре выхода не являются изолированными - нельзя применять для создания нескольких независимых цепей.
• Запрещена установка в герметичных или плохо вентилируемых местах - требуется свободное пространство вокруг корпуса для теплоотвода.

Примеры использования

• Питание PLC-контроллеров и I/O-модулей на автоматизированных линиях.
• Обеспечение работоспособности сенсоров, энкодеров и пневматических клапанов.
• Резервное питание реле и сигнализаций в распределительных щитах.
• Подключение терморегуляторов, микроконтроллеров и маломощных сервоприводов.

Практические советы

• Перед монтажом проверьте соответствие входного напряжения - особенно при использовании DC-питания, где минимальное напряжение составляет 127 В.
• Не перегружайте блок питания - максимальная мощность 120 Вт эквивалентна 5 А × 24 В; при длительной работе на пределе возможен нагрев.
• Используйте фильтры или LC-цепочки на выходе, если питается чувствительная аналоговая электроника.
• При установке в щит с другими устройствами оставляйте минимум 5 см свободного пространства сверху и с боков для лучшего охлаждения.
• При необходимости увеличить количество точек подключения - используйте распределительные клеммники, но не превышайте общий ток 5 А.
