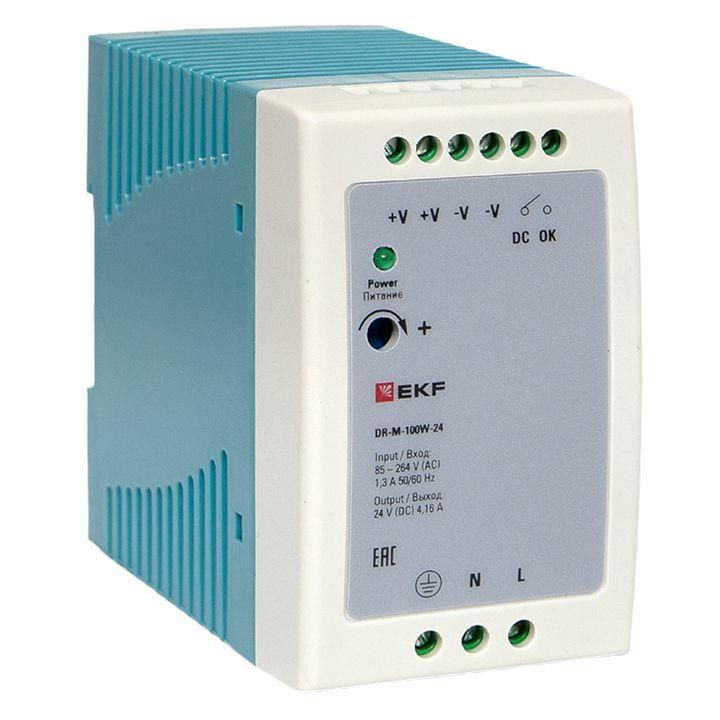

Блок питания EKF 100 Вт 24 В DC на DIN-рейку EKF DR-M-100W-24

Блок питания EKF DR-M-100W-24 - компактное устройство для стабильного преобразования переменного тока 220 В в постоянный ток 24 В, предназначен для установки на DIN-рейку и применяется в автоматизированных системах управления, промышленном оборудовании и слаботочных цепях.

Назначение и область применения

Блок питания EKF DR-M-100W-24 используется для питания устройств, требующих стабильного напряжения 24 В постоянного тока. Подходит для работы с контроллерами, реле, сенсорами, приводами, световой сигнализацией и другим оборудованием, установленным на DIN-рейке в распределительных щитах. Часто применяется в системах автоматизации заводов, конвейерах, логистических комплексах и объектах ЖКХ.

Технические характеристики

• Выходная мощность: 96 Вт (реальная, не номинальная)
• Выходное напряжение: 21,6–26,4 В (стабилизированное, допуск +-10%)
• Максимальный выходной ток: 4,16 А
• Входное напряжение: 80–264 В переменного тока (работает даже при просадках до 80 В)
• Стабилизация выходного напряжения: да - обеспечивает постоянное напряжение при колебаниях нагрузки и входного напряжения
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах
• Монтаж: на DIN-рейку 35 мм (стандарт EN 60715)
• Защита: от короткого замыкания, перегрузки и перегрева

Совместимость и монтаж

EKF DR-M-100W-24 совместим со всеми типами DIN-реек шириной 35 мм. Устанавливается легко: фиксируется защёлкой, не требует дополнительных креплений. Для подключения используются винтовые зажимы: вход - L/N/PE, выход - + / –. Масса устройства - около 400 г, что позволяет использовать его в плотно заполненных шкафах. Клеммы рассчитаны на провода сечением до 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC/EN 62368-1. Защита от короткого замыкания активируется автоматически - после устранения неисправности питание восстанавливается без manual reset. Наличие заземления (PE) обязательно для безопасной эксплуатации. Не рекомендуется использование в средах с высокой влажностью, агрессивными газами или температурой выше +50 C.

Преимущества

• Работает при значительных колебаниях сетевого напряжения - от 80 до 264 В, что важно в условиях нестабильной сети
• Стабилизированное выходное напряжение снижает риск отказов чувствительной электроники
• Компактный размер и DIN-монтаж экономят место в щите
• Автоматическая защита повышает надёжность системы и снижает риск аварий
• Поддерживает длительную работу при максимальной нагрузке (до 96 Вт)

Ограничения применения

• Не предназначен для открытого монтажа - IP20 не защищает от пыли и воды
• Запрещено применение во взрывоопасных зонах
• Не работает при напряжении ниже 80 В или выше 264 В
• Мощность 96 Вт - не следует нагружать ближе к 100 Вт, чтобы избежать перегрева и сокращения срока службы
• Не имеет функции регулировки выходного напряжения - фиксированный уровень 24 В

Примеры использования

• Питание PLC-контроллеров в промышленных пультах управления
• Электромагнитные клапаны и пневматические приводы на конвейерах
• Системы видеонаблюдения с камерами 24 В DC
• Освещение и сигнальные лампы в распределительных щитах
• Аппаратура автоматического контроля температуры и давления

Практические советы

• Выбирайте этот блок питания, когда нужна точная стабилизация 24 В - он лучше, чем импульсные источники без стабилизации
• Обязательно проверьте посадочный диаметр DIN-рейки перед установкой - стандарт 35 мм, но есть редкие исключения
• Не перегружайте: при работе на 90–95 % мощности (86–91 Вт) устройство будет греться - обеспечьте достаточную вентиляцию в шкафу
• Используйте предохранители на входе (например, 5 А) для дополнительной защиты от скачков напряжения
• При замене старого блока питания сверьте полярность выходных клемм - некоторые модели имеют обратное расположение (+/-)
• DR-M-100W-24 - часть серии EKF PROxima, значит, совместим с другими элементами этой линейки по форм-фактору и качеству сборки
