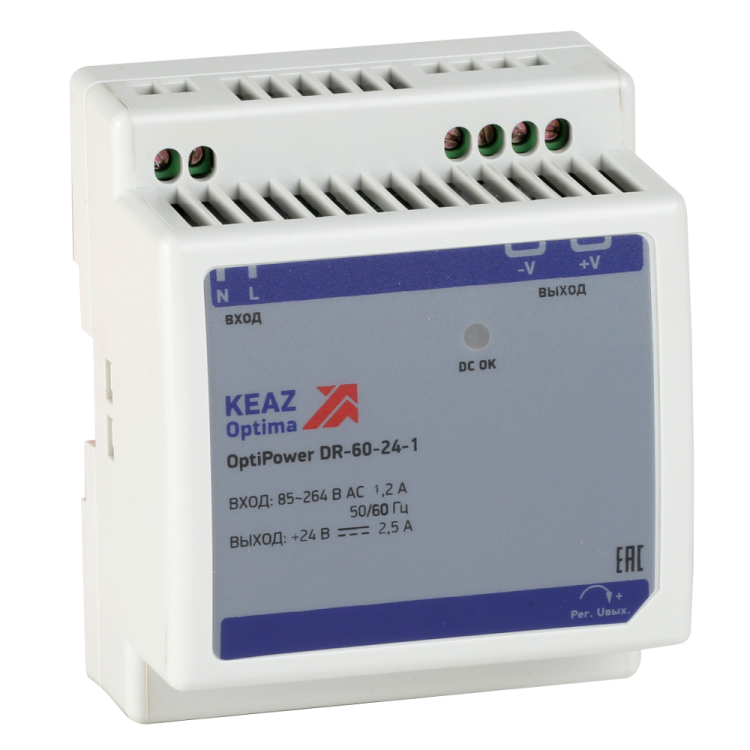

Блок питания OptiPower DR-60-24-1 | 284546 КЭАЗ

Блок питания DR-60-24-1 от КЭАЗ Optima — компактный импульсный AC/DC-преобразователь с выходом 24 В постоянного тока, предназначенный для стабильного питания устройств автоматики, установленных на DIN-рейку. Артикул 284546 относится к серии OptiPower и обеспечивает надёжную работу в промышленных условиях.

Назначение и область применения

Блок питания DR-60-24-1 предназначен для преобразования переменного тока сети в стабилизированное постоянное напряжение 24 В. Он используется для питания устройств промышленной автоматизации: реле, контроллеров, соленоидных клапанов, датчиков, панелей управления и других нагрузок с током до 2,5 А. Подходит для установки в щитах управления на заводах, в цехах, на конвейерах и в системах HVAC.

Технические характеристики

• Выходная мощность: 60 Вт
• Выходное напряжение: 24 В постоянного тока (стабилизированное)
• Номинальный выходной ток: 2,5 А
• Входное напряжение: 85–264 В переменного тока (совместим с сетями 110 В и 220 В)
• Частота входного тока: 47–63 Гц
• Максимальный потребляемый ток: 1,2 А (при максимальной нагрузке и минимальном входном напряжении)
• Рабочая температура: от –10 °C до +50 °C
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Способ монтажа: крепление на DIN-рейку 35 мм
• Подключение: винтовые зажимы для проводов
• Габариты: 78 × 93 мм
• Индикация: светодиодный индикатор включения
• Регулировка выходного напряжения: да (в пределах допустимой погрешности)
• Защита: от короткого замыкания, перегрузки и перенапряжения

Совместимость и монтаж

Блок питания DR-60-24-1 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы — подходят провода сечением до 2,5 мм². Монтаж выполняется в закрытом щите, так как степень защиты IP20 не предусматривает использование в открытых или влажных средах. Устройство совместимо с большинством промышленных контроллеров и устройств, работающих от 24 В DC. Обязательно соблюдайте полярность при подключении выхода.

Безопасность и стандарты

Блок питания DR-60-24-1 соответствует требованиям безопасности для промышленного оборудования. Имеет встроенную защиту от короткого замыкания, которая автоматически восстанавливает работу после устранения неисправности. Напряжение на выходе стабилизировано, что исключает скачки, повреждающие чувствительную электронику. Применяемые материалы и схемотехника соответствуют нормам IEC 62368-1 для оборудования класса II.

Преимущества

• Высокая эффективность благодаря импульсной технологии — меньше тепла и энергии потерь
• Автоматическая защита от перегрузок и КЗ снижает риск аварий
• Широкий диапазон входного напряжения (85–264 В) позволяет работать даже при колебаниях в сети
• Светодиодная индикация наглядно показывает состояние питания
• Компактные габариты экономят место в щитах
• Регулируемое выходное напряжение позволяет точно настроить питание для специфических нагрузок

Ограничения применения

• Не применяется во взрывоопасных зонах — отсутствует взрывозащита
• Не рассчитан на внешнюю установку — IP20 не защищает от пыли и влаги
• Не подходит для длительной работы при температуре выше +50 °C — возможен переход в режим ограничения мощности
• Не имеет функции резервирования; для бесперебойного питания требуется внешний источник (например, ИБП)
• Один выход — нельзя использовать для питания нескольких изолированных цепей

Примеры использования

• Питание PLC-контроллеров в цехе по сборке автомобилей
• Обеспечение 24 В для датчиков положения на конвейере
• Работа соленоидных клапанов в системе водоснабжения
• Питание терморегуляторов и реле времени в системах отопления
• Альтернатива трансформаторным блокам в новых проектах — меньший вес и высокая надёжность

Практические советы

• Перед монтажом проверьте соответствие входного напряжения вашей сети — DR-60-24-1 работает от 85 до 264 В, но при напряжении ниже 100 В ток потребления возрастёт
• При использовании в жарком помещении обеспечьте достаточную вентиляцию вокруг корпуса — теплоотвод через DIN-рейку ограничен
• Используйте провода с медными жилами и хорошим контактом — плохой контакт в винтовых клеммах вызывает перегрев
• Если нагрузка близка к 2,5 А, выбирайте запас по мощности — оптимально не более 80 % от максимума (до 48 Вт)
• Для точной настройки выходного напряжения используйте мультиметр — регулировка осуществляется внутренним потенциометром, доступным только при вскрытии корпуса
• AR-60-24-1 — это тот же продукт, что и DR-60-24-1, просто другое написание в каталогах. Артикул 284546 однозначен.
