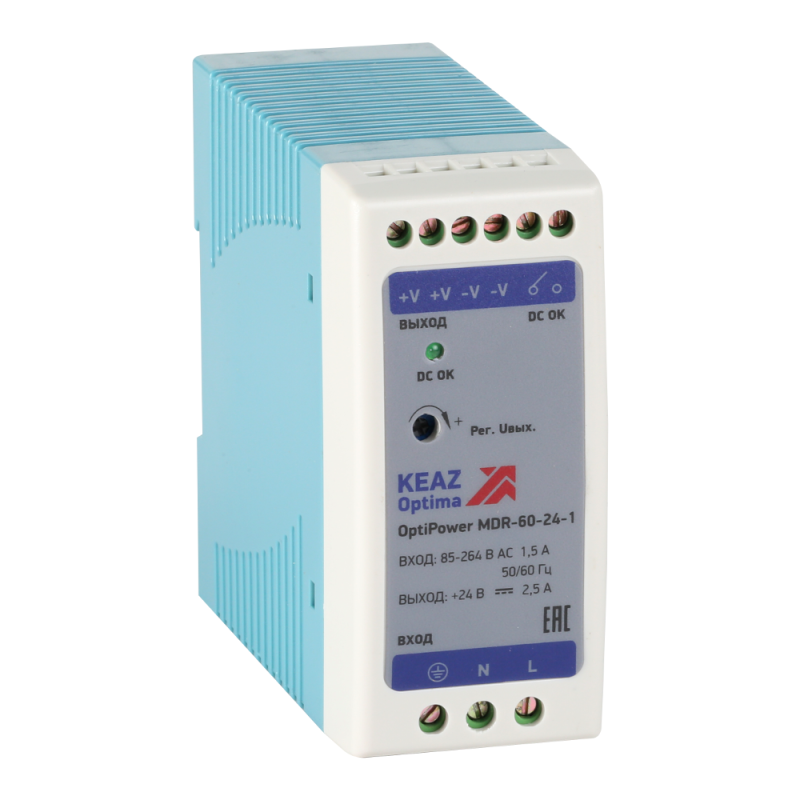

Блок питания OptiPower MDR-60-24-1| 284541 | КЭАЗ

Блок питания постоянного тока MDR-60-24-1 от КЭАЗ Optima — компактный импульсный источник питания с выходом 24 В постоянного тока, предназначенный для стабильного энергообеспечения устройств автоматики, установленных на DIN-рейку. Артикул 284541 соответствует серии OptiPower и обеспечивает надёжную работу в промышленных условиях.

Назначение и область применения

MDR-60-24-1 предназначен для преобразования переменного тока сети 220 В в стабилизированное постоянное напряжение 24 В. Подходит для питания контроллеров, реле, сенсоров, приводов, панелей управления и других устройств промышленной автоматики. Устанавливается в щитах управления, на станках, конвейерах, системах вентиляции и другом оборудовании, где требуется надёжный и компактный источник постоянного тока.

Технические характеристики

• Выходная мощность: 60 Вт
• Выходное напряжение: 24 В постоянного тока
• Номинальный выходной ток: 2,5 А
• Входное напряжение: 85–264 В переменного тока (совместим с сетями 110 В и 220 В)
• Частота входного тока: 47–63 Гц
• Максимальный потребляемый ток: 1,5 А (при максимальной нагрузке и минимальном входном напряжении)
• Стабилизация выходного напряжения: да — сохраняет 24 В при изменении нагрузки и входного напряжения
• Регулируемое вторичное напряжение: да — позволяет настраивать выходное напряжение в пределах допустимого диапазона
• Индикация работы: светодиодная — показывает наличие напряжения на выходе
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не герметичен
• Рабочая температура: от –10 до +50 °C
• Габариты: 40×90 мм
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Подключение: винтовые зажимы для проводов
• Количество выходных цепей: одна

Совместимость и монтаж

MDR-60-24-1 совместим с любыми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защёлкнуть корпус на рейку. Подключение осуществляется через винтовые клеммы: вход — фаза (L), ноль (N), земля (PE); выход — положительный (+24 V) и отрицательный (0 V / GND). Максимальное сечение провода — 2,5 мм². Обязательно соблюдать полярность при подключении нагрузки. Нельзя использовать для подключения емкостных или индуктивных нагрузок выше 2,5 А — возможен выход из строя.

Безопасность и стандарты

MDR-60-24-1 имеет защиту от короткого замыкания, перегрузки и перенапряжения на выходе. Выполнен в соответствии с требованиями международных норм безопасности для промышленного оборудования. Сертифицирован для использования в электрических щитах согласно IEC 62368-1. Отсутствие защиты от брызг и пыли (IP20) требует установки внутри закрытых щитов.

Преимущества

• Высокая эффективность благодаря импульсному принципу работы — меньше тепла и экономия энергии
• Автоматическая защита от аварийных ситуаций — снижает риск повреждения подключённого оборудования
• Компактный размер — удобен для плотной укладки в щитах
• Светодиодная индикация — сразу видно, работает ли блок питания
• Широкий диапазон входного напряжения — работает даже при просадках в сети

Ограничения применения

• Не предназначен для открытого монтажа — IP20 не защищает от влаги, пыли и механических воздействий
• Запрещено подключать нагрузку более 60 Вт (2,5 А) — возможен перегрев и отказ
• Не рекомендован для использования при температуре ниже –10 °C и выше +50 °C
• Не подходит для питания высокочувствительной аппаратуры (например, медицинской или лабораторной) без дополнительной фильтрации
• Отсутствует возможность параллельного включения нескольких блоков для увеличения мощности

Примеры использования

• Питание PLC-контроллеров в системах автоматизации производства
• Обеспечение работоспособности сенсоров и исполнительных механизмов на конвейере
• Энергоснабжение реле времени, терморегуляторов и панелей HMI
• Работа в системах вентиляции и климат-контроля
• Аварийное освещение с управлением по сигналу от контроллера

Практические советы

• Перед первым запуском проверьте правильность подключения L/N/PE — неверное подключение может вывести блок питания из строя
• При длительной работе на пределе мощности (более 50 Вт) обеспечьте хорошую вентиляцию вокруг MDR-60-24-1
• Используйте провода с медными жилами и качественной изоляцией — плохой контакт в винтовых клеммах вызывает нагрев
• Если в щите много таких блоков, оставляйте минимум 10 мм свободного пространства между ними для теплоотвода
• Для точных измерений выходного напряжения используйте мультиметр — регулировка может отличаться от заявленных значений на ±1%
• Arтикул 284541 — это часть серии OptiPower; аналоги от других производителей могут иметь другие габариты и параметры — не заменяйте без проверки совместимости
