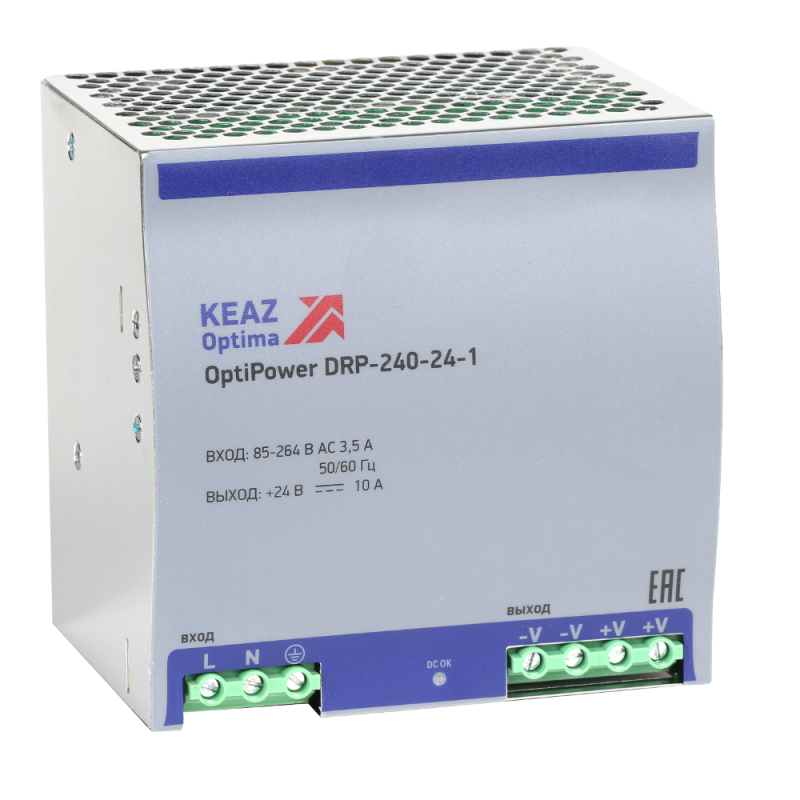

Блок питания OptiPower DRP-240-24-1| 284549 | КЭАЗ

Блок питания DRP-240-24-1 от КЭАЗ Optima - это компактный импульсный AC/DC-преобразователь с фиксированным выходным напряжением 24 В и мощностью 240 Вт, предназначенный для надёжного питания устройств автоматики, промышленной электроники и систем управления, смонтированных на DIN-рейке.

Назначение и область применения

Блок питания DRP-240-24-1 обеспечивает стабильное напряжение 24 В постоянного тока для оборудования, требующего точного и бесперебойного питания. Подходит для использования в системах автоматизации: контроллеры, реле, соленоиды, датчики, приводы, HMI-панели, устройства связи. Часто применяется на заводах, в цехах, на конвейерах и в распределительных щитах. Благодаря креплению на DIN-рейку легко интегрируется в стандартные шкафы управления.

Технические характеристики

• Выходная мощность: 240 Вт
• Выходное напряжение: 24 В постоянного тока (стабилизированное)
• Номинальный выходной ток: 10 А
• Входное напряжение: 85–264 В переменного тока (AC)
• Частота входного тока: 47–63 Гц
• Максимальный входной ток: 3,5 А
• Рабочая температура: от –10 до +50 C
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Индикация работы: светодиодная, показывает наличие выходного напряжения
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Подключение: винтовые зажимы для проводов
• Габариты: 125,5 × 125,5 × 0 мм (высота и ширина, толщина не указана - предположительно плоский корпус)
• Количество выходных линий: одна
• Регулировка выходного напряжения: возможно (в пределах допустимого диапазона)

Совместимость и монтаж

Блок питания DRP-240-24-1 совместим со всеми стандартными DIN-рейками типа TS35. Установка занимает несколько минут: достаточно защелкнуть корпус на рейке и подключить провода. Для подключения используйте жилы сечением до 2,5 мм2 - они плотно фиксируются винтовыми клеммами. Обязательно соблюдайте полярность: "+" и "-" на выходе четко обозначены. Входные клеммы рассчитаны на подключение фазы, нуля и заземления (PE) - последнее рекомендуется для повышения безопасности, особенно в промышленных условиях.

Безопасность и стандарты

Блок питания DRP-240-24-1 имеет защиту от короткого замыкания, перегрузки и перенапряжения на выходе. Стабилизация напряжения гарантирует устойчивую работу чувствительной электроники даже при колебаниях сети. Несмотря на отсутствие явного указания соответствия международным стандартам, продукт разработан в соответствии с требованиями к промышленному оборудованию и прошёл внутренние испытания КЭАЗ. IP20 позволяет использовать его только внутри закрытых щитов - не для открытых площадок или влажных сред.

Преимущества

• Высокая эффективность благодаря импульсной технологии - меньше тепла и энергии теряется
• Стабилизированное выходное напряжение 24 В - минимизирует сбои в работе подключённых устройств
• Светодиодная индикация сразу показывает работоспособность - удобно при диагностике
• Регулируемое выходное напряжение - можно адаптировать под специфические нагрузки
• Компактный размер и DIN-монтаж - экономят место в шкафу
• Надёжная защита от аварийных ситуаций - снижает риск повреждения подключённого оборудования

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - степень защиты IP20 исключает использование во влажной, пыльной или агрессивной среде
• Работает только при температуре выше –10 C - не подходит для холодных помещений без отопления
• Один выход - нельзя запитывать две изолированные цепи одновременно
• Нет встроенного фильтра помех - при высоких требованиях к ЭМИ может потребоваться внешний фильтр
• Толщина корпуса не указана - проверьте свободное пространство в шкафу перед монтажом

Примеры использования

• Питание PLC-контроллеров Siemens S7-1200 в автоматическом цехе
• Запитка соленоидных клапанов на линии розлива жидкости
• Обеспечение напряжением 24 В для датчиков proximity и энкодеров на конвейере
• Резервное питание HMI-терминалов в распределительном щите
• Питание реле времени и таймеров в системах освещения

Практические советы

• Перед первым включением проверьте правильность подключения фазы и нуля - неверное подключение может вывести блок питания DRP-240-24-1 из строя
• Если нагрузка близка к максимальной (9–10 А), обеспечьте хорошую вентиляцию вокруг корпуса - перегрев сокращает срок службы
• Для регулировки выходного напряжения используйте потенциометр на плате - изменяйте его осторожно, с контрольным измерением мультиметром
• Не забудьте подключить PE-проводник, даже если он не обязателен - это повысит безопасность обслуживания
• При замене старого блока питания сравните габариты - DRP-240-24-1 имеет ширину 125,5 мм, что больше некоторых аналогов
• Артикул 284549 - сохраняйте его при заказе запасных единиц; этот же блок питания DRP-240-24-1 используется в нескольких сериях OptiPower, поэтому совместимость гарантирована
