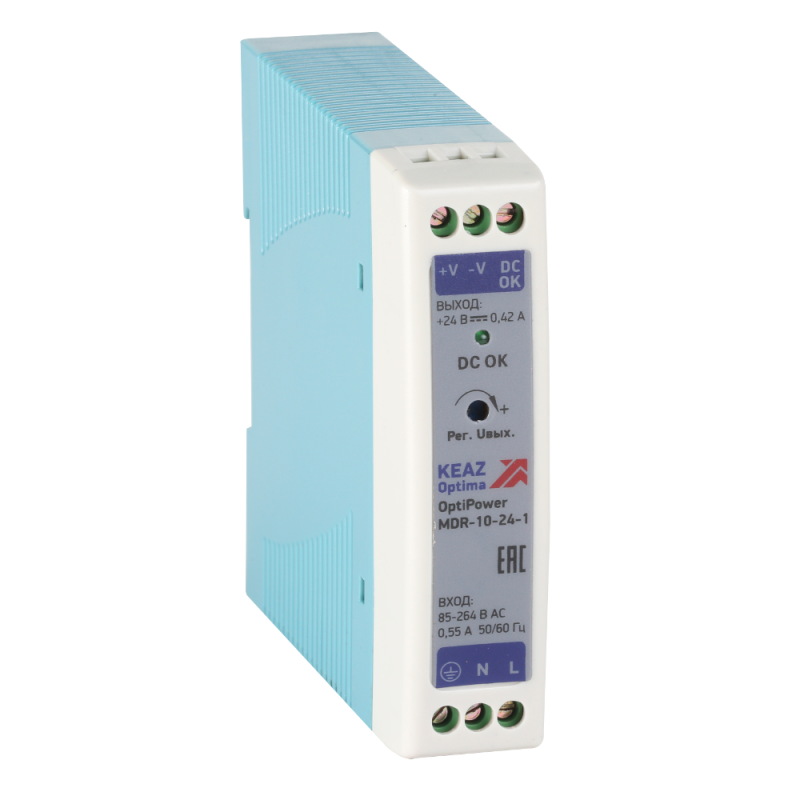

Блок питания OptiPower MDR-10-24-1 | 284538 КЭАЗ

Блок питания 24В 10А от КЭАЗ (артикул 284538) - компактный импульсный источник питания для автоматических систем, работающий от сети 220 В и выдающий стабильное напряжение 24 В постоянного тока. Подходит для установки на DIN-рейку и применяется там, где требуется надёжная и защищённая подача энергии.

Назначение и область применения

Блок питания 24В 10А предназначен для обеспечения стабильным постоянным током устройств промышленной автоматики: контроллеров, реле, соленоидных клапанов, датчиков, модулей ввода-вывода и других нагрузок, требующих питания 24 В DC. Устройство устанавливается в распределительных щитах и используется в системах управления станками, конвейерами, логистическими комплексами и технологическим оборудованием.

Технические характеристики

• Выходное напряжение: 24 В постоянного тока
• Максимальный выходной ток: 10 А
• Мощность: 240 Вт (24 В × 10 А)
• Тип преобразования: импульсный AC/DC
• Входное напряжение: 100–240 В переменного тока, 50/60 Гц
• Защита: от перегрузки, перенапряжения и короткого замыкания на выходе
• Крепление: на DIN-рейку 35 мм
• Степень защиты корпуса: IP20
• Работает при температуре от –25 C до +70 C

Совместимость и монтаж

Блок питания 24В 10А совместим со всеми стандартными DIN-рейками шириной 35 мм, используемыми в промышленных шкафах. Для подключения входа используются клеммы L/N/PE - подключаются фаза, ноль и заземление. Выходные клеммы (+24 V / 0 V) рассчитаны на провода сечением до 2,5 мм2. Монтаж выполняется после отключения питания; рекомендуется использовать предохранители на входе согласно нормам ПУЭ. Обязательно соблюдать полярность при подключении нагрузки.

Безопасность и стандарты

Блок питания соответствует требованиям международных стандартов безопасности IEC/EN 62368-1. Защита от короткого замыкания и перегрузки активируется автоматически - восстановление работы происходит после устранения нештатной ситуации. Корпус выполнен из самозагасающего пластика, что снижает риск возгорания.

Преимущества

• Импульсная схема обеспечивает высокий КПД и малый нагрев при работе
• Широкий диапазон входного напряжения (100–240 В) позволяет работать даже при колебаниях в сети
• Автоматическая защита продлевает срок службы подключённых устройств
• Компактный форм-фактор экономит место в щите
• Поддерживается серия OptiPower - единый подход к проектированию и обслуживанию

Ограничения применения

• Не предназначена для работы во взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность
• Не подходит для питания мощных двигателей или светодиодных лент без дополнительных фильтров
• Запрещено подключение ёмкостных или индуктивных нагрузок, превышающих 10 А
• Не работает при температуре ниже –25 C и выше +70 C - требует вентиляции в закрытых шкафах

Примеры использования

• Питание PLC-контроллеров в цехах автопроизводства
• Обеспечение энергией сенсоров и исполнительных механизмов на конвейерах
• Работа с реле времени, терморегуляторами и пневматическими клапанами
• Системы видеонаблюдения с IP-камерами в промышленных условиях

Практические советы

• Выбирайте блок питания 24В 10А с запасом по току - если нагрузка близка к 9 А, лучше взять модель на 15 А
• Проверьте посадочный диаметр DIN-рейки перед установкой - некоторые рейки имеют допуск +-0,5 мм
• При использовании нескольких блоков питания в одном шкафу - располагайте их с зазором 10–15 мм для лучшей теплоотдачи
• Для длительной работы при максимальной нагрузке рекомендуется принудительная вентиляция
• Артикул 284538 - часть серии OptiPower, поэтому он совместим с другими элементами этой линейки по габаритам и методам диагностики
