Источник питания импульсный, вход 120...240В AC/220В DC, выход 24В 240Вт, компактный, зарадка аккумуляторов, степень защиты IP20 - 782A12302402 FINDER

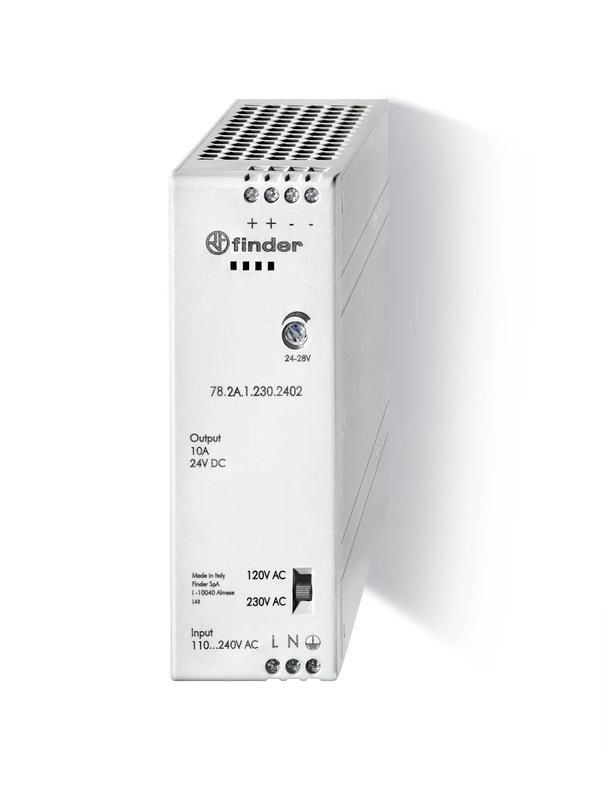

Импульсный источник питания FINDER 782a12302402 обеспечивает стабильное напряжение 24 В постоянного тока мощностью до 240 Вт из переменного тока 120–240 В или постоянного тока 220 В. Подходит для промышленной автоматизации, где требуется надёжное питание устройств с защитой IP20.

Назначение и область применения

Этот источник питания предназначен для преобразования сетевого напряжения в стабилизированное постоянное напряжение 24 В DC. Он используется там, где нужна компактная, эффективная и долговечная система питания: в системах управления, на станках, в реле и контроллерах, в устройствах автоматизации и промышленной электронике. Модель FINDER 782a12302402 особенно удобна в установках с высокими требованиями к энергоэффективности и устойчивости к перепадам сети.

Технические характеристики

• Входное напряжение: 120–240 В переменного тока (AC) или 220 В постоянного тока (DC)
• Выходное напряжение: 24 В постоянного тока (DC)
• Мощность: 240 Вт
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды
• Тип преобразования: импульсный - повышает КПД и снижает нагрев
• Работает в широком диапазоне температур - подходит для промышленной среды

Совместимость и монтаж

FINDER 782a12302402 рассчитан на крепление на DIN-рейку 35 мм - стандартную для промышленных щитов. Для подключения используются винтовые зажимы: вход - L/N/PE, выход - +V / –V. Убедитесь, что провода соответствуют сечению, указанному в документации (обычно 0,2–2,5 мм2). Нагрузка не должна превышать 240 Вт - при длительной работе близко к пределу рекомендуется запас по мощности 10–20%. Обязательно соблюдайте полярность при подключении выхода.

Безопасность и стандарты

Устройство соответствует основным европейским нормам безопасности для оборудования низкого напряжения. Хотя точные стандарты не указаны, типовая сертификация таких моделей FINDER включает EN 62368-1 и EN 61000-6-2. IP20 позволяет использовать прибор внутри закрытых распределительных шкафов, но не во влажных или пыльных условиях вне корпуса.

Преимущества

• Широкий диапазон входного напряжения - работает как от бытовой сети 230 В, так и от промышленной 120 В
• Поддержка постоянного тока на входе - можно питать от батарейных массивов или выпрямителей
• Высокий КПД благодаря импульсной технологии - меньше тепла, выше надёжность
• Компактный форм-фактор - легко помещается в плотно укомплектованные шкафы
• Производитель FINDER известен стабильным качеством в промышленной автоматике

Ограничения применения

• Не предназначен для работы на открытом воздухе - IP20 не защищает от пыли и влаги
• Запрещено подключение нагрузки свыше 240 Вт - возможен перегрев и отказ
• Не подходит для циклических перегрузок - требует стабильной нагрузки
• Не имеет функций защиты от короткого замыкания на уровне сигнала - внешняя защита обязательна
• Не следует устанавливать рядом с источниками сильных ЭМИ - может возникнуть помеха

Примеры использования

• Питание PLC-контроллеров в цеховой автоматике
• Обеспечение напряжением сенсоров, реле и исполнительных механизмов на конвейере
• Работа с пневматическими клапанами и электромагнитными катушками 24 В
• Альтернативный источник для систем аварийного освещения на базе 220 В DC

Практические советы

• Перед монтажом проверьте соответствие входного напряжения - подключение 120 В AC к устройству, рассчитанному на 240 В, возможно, но не всегда оптимально
• Для длительной работы используйте охлаждаемый шкаф - даже при IP20 тепло выделяется, особенно при нагрузке >90%
• При использовании в системах с частыми включениями - добавьте фильтр на входе для защиты от скачков
• Проверяйте соединения через 3–6 месяцев после начала эксплуатации - вибрация может ослабить винты
• Если нужна защита от пыли и влаги - выбирайте модель с IP65/IP67; FINDER 782a12302402 не подходит для открытых площадок
