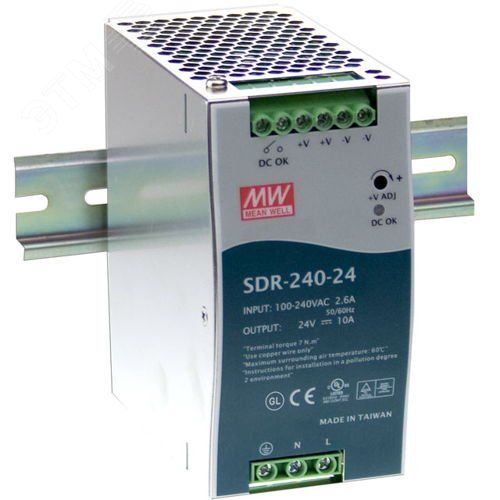

Блок питания AC-DC, 240Вт, вход 88-264V AC, 47-63Гц,124-370В DC, выход 24В,10A, рег. вых 24-28В, в кожухе на DIN-рейку - SDR-240-24 Mean well Т00285470 MWSDR001

Блок питания Mean Well SDR-240-24 - это компактный импульсный источник питания мощностью 240 Вт, предназначенный для установки на DIN-рейку. Он преобразует переменный ток из сети в стабилизированный постоянный ток 24 В с возможностью точной настройки выходного напряжения в пределах 24–28 В. Подходит для автоматизации, промышленных контроллеров, сервоприводов и других устройств, требующих надёжного и регулируемого питания.

Назначение и область применения

SDR-240-24 используется там, где требуется стабильное питание 24 В с возможностью точной настройки выходного напряжения. Это особенно важно для оборудования, чувствительного к колебаниям напряжения - например, PLC, датчиков, реле, электромагнитных клапанов, систем управления движением. Благодаря широкому входному диапазону (88–264 В AC) он работает даже при нестабильном напряжении в сети, что делает его подходящим для промышленных объектов, цехов и объектов с частыми перепадами электроэнергии.

Технические характеристики

• Мощность: 240 Вт
• Входное напряжение: 88–264 В AC, частота 47–63 Гц
• Выходное напряжение: фиксированное 24 В, регулируемое от 24 до 28 В
• Выходной ток: до 10 А (при максимальной мощности 240 Вт)
• Регулировка выходного напряжения: механический потенциометр внутри корпуса
• Форм-фактор: металлический кожух, монтаж на DIN-рейку 35 мм
• Эффективность: высокая (типичная для импульсных блоков питания Mean Well)

Совместимость и монтаж

SDR-240-24 устанавливается на стандартную DIN-рейку 35 мм. Крепление осуществляется защёлкой - достаточно прижать блок к рейке до щелчка. Для подключения используются винтовые зажимы: два для входа (L/N/PE) и два для выхода (+/-). Масса устройства позволяет использовать его без дополнительной фиксации. Убедитесь, что провода имеют достаточное сечение: для 10 А рекомендуются медные жилы не менее 1,5 мм2. Обязательно соблюдайте полярность при подключении выхода.

Безопасность и стандарты

SDR-240-24 соответствует международным нормам безопасности IEC/EN 62368-1 и имеет защиту от перегрузки, перегрева и короткого замыкания. Наличие заземления (PE) обязательно - корпус должен быть подключен к контуру заземления. Устройство не предназначен для работы во взрывоопасных средах. Работает при температуре от -30C до +70C, но при температурах выше 50C допустима снижение выходной мощности (декремент по графику в документации).

Преимущества

• Широкий входной диапазон - работает при низком и высоком напряжении в сети
• Регулируемый выход - можно точно задать нужное напряжение (например, 25,2 В для совместимости с определёнными контроллерами)
• Стандартный форм-фактор - легко интегрируется в шкафы управления
• Защиты от аварийных режимов - повышает долговечность системы
• Известный бренд - Mean Well обеспечивает стабильное качество и поддержку

Ограничения применения

• Не подходит для питания нагрузок свыше 240 Вт - превышение вызывает отключение
• Нельзя использовать в условиях повышенной влажности без защиты IP-корпуса - данный блок не имеет герметизации
• Регулировка выходного напряжения доступна только при открытом корпусе - не предусматривается внешняя настройка
• Не рассчитан на работу при температурах ниже -30C или выше 70C без снижения мощности
• Отсутствует возможность параллельного включения нескольких блоков для увеличения мощности

Примеры использования

• Питание PLC-контроллеров и модулей ввода-вывода в автоматических линиях
• Запитка сервоприводов и шаговых двигателей в станках ЧПУ
• Обеспечение стабильного 24 В для реле времени, соленоидов и пневматических клапанов
• Альтернатива трансформаторным блокам в новых проектах - меньше греется, легче, эффективнее

Практические советы

• Перед первым запуском проверьте выставленное напряжение: поверните потенциометр от минимума до максимума, чтобы убедиться в работоспособности регулировки
• При использовании в шкафу с высокой температурой - обеспечьте принудительную вентиляцию или оставьте свободное пространство вокруг блока
• Для длительной работы на пределе мощности (90–100%) выбирайте модели с запасом - лучше взять 300 Вт, чем постоянно нагружать 240 Вт
• Подключайте заземляющий проводник (PE) всегда - это обязательное условие безопасной эксплуатации
• При замене старого блока питания - сравните тип выхода: SDR-240-24 даёт именно постоянный ток, не путайте с импульсными зарядными устройствами
