Блок питания AC-DC, 120Вт, вход 90-264V AC, 47-63Гц,127-370В DC, выход 24В,5A, рег. вых 24-28В, в кожухе на DIN-рейку - EDR-120-24 Mean well Т02240997

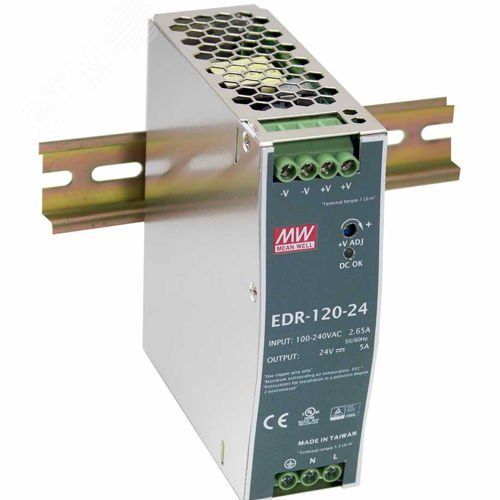

Блок питания Mean Well EDR-120-24 - компактный источник постоянного тока мощностью 120 Вт, предназначенный для установки на DIN-рейку. Он преобразует переменный ток из сети или постоянный ток высокого напряжения в стабильное выходное напряжение 24 В, подходящий для автоматизации, промышленной электроники и систем управления.

Назначение и область применения

EDR-120-24 используется там, где требуется надёжное питание устройств с напряжением 24 В. Подходит для промышленных контроллеров, реле, сенсоров, сервоприводов, световой сигнализации и других нагрузок, требующих устойчивого напряжения. Благодаря широкому входному диапазону, его можно применять в условиях нестабильной сети или в системах с высоковольтным постоянным током (например, в солнечных установках или на железнодорожном транспорте).

Технические характеристики

• Мощность: 120 Вт
• Входное напряжение: 90–264 В переменного тока (AC), частотой 47–63 Гц
• Альтернативный вход: 127–370 В постоянного тока (DC)
• Выходное напряжение: 24 В постоянного тока, регулируемый диапазон 24–28 В
• Выходной ток: до 5 А (максимальная нагрузка 120 Вт)
• Форм-фактор: корпус для монтажа на DIN-рейку (35 мм)
• Регулировка выходного напряжения: механический потенциометр внутри корпуса

Совместимость и монтаж

EDR-120-24 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для подключения используются винтовые зажимы: два для входа (L/N), два для выхода (+/-). Клеммы рассчитаны на провода сечением до 2,5 мм2. Монтаж допускается в вертикальном положении. Устройство не требует внешнего охлаждения при работе до 40 C окружающей температуры. Обязательно соблюдайте полярность при подключении постоянного тока на входе.

Преимущества

• Поддерживает два режима входа - переменный и постоянный ток - повышает гибкость в проектировании систем
• Регулируемый выход позволяет точно настроить напряжение под конкретную нагрузку (например, для длинных кабельных линий с падением напряжения)
• Компактный металлический корпус обеспечивает хорошую теплоотдачу и защищает от механических воздействий
• Широкий входной диапазон снижает риск отказа при перепадах напряжения в сети

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует соответствующая классификация защиты
• Не имеет функции удалённой регулировки - изменение выходного напряжения возможно только при открытой крышке
• Максимальная рабочая температура - +50 C; при более высоких температурах необходимо снижать нагрузку или обеспечивать принудительное охлаждение
• Не рекомендуется использовать для зарядки аккумуляторов - отсутствуют функции контроля тока и завершения заряда

Примеры использования

• Управление клапанами и цилиндрами в пневматических системах на конвейерах
• Питание PLC-контроллеров и I/O-модулей в промышленных щитах
• Источник для LED-освещения в цехах с напряжением 24 В
• Запитка сенсоров и энкодеров в системах автоматического контроля
• Резервный источник в сетях с высоковольтным постоянным током (например, в трамваях или метрополитенах)

Практические советы

• Перед первым запуском проверьте выставленное выходное напряжение - используйте мультиметр, так как заводская настройка может отличаться
• При использовании входа постоянного тока (127–370 В DC) убедитесь, что полярность совпадает с маркировкой на клеммах
• Для длительной работы при максимальной нагрузке (5 А) обеспечьте достаточную вентиляцию вокруг устройства
• Если нагрузка близка к пределу (более 100 Вт), выбирайте запас по мощности - лучше взять 150 Вт, чтобы избежать перегрева
• EDR-120-24 не является импульсным источником бесперебойного питания - он не работает при отключении входа
