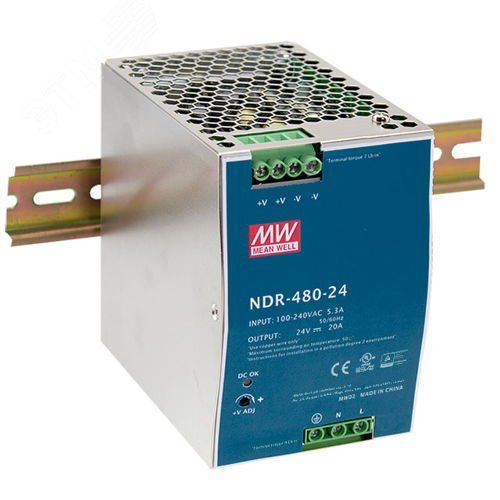

Блок питания AC-DC, 480Вт, вход 90-264V AC, 47-63Гц,127-370В DC, выход 24В,20A, рег. вых 24-28В, в кожухе на DIN-рейку - NDR-480-24 Mean well Т02290107

Блок питания Mean Well NDR-480-24 преобразует переменный ток из сети в стабильный постоянный ток 24 В для управления промышленным оборудованием. Он рассчитан на работу в условиях нестабильного напряжения и устанавливается на DIN-рейку, что делает его удобным решением для автоматизированных систем.

Назначение и область применения

Блок питания Mean Well NDR-480-24 предназначен для питания устройств, требующих стабильного постоянного тока 24 В. Подходит для использования в промышленной автоматике: контроллеры, соленоиды, датчики, реле, приводы, системы управления станками и конвейерами. Благодаря широкому диапазону входного напряжения, он надёжно работает даже при колебаниях в сети - идеален для объектов с нестабильным электроснабжением.

Технические характеристики

• Мощность: 480 Вт
• Входное напряжение: 90–264 В переменного тока (AC), частота 47–63 Гц
• Выходное напряжение: фиксированная версия 24 В постоянного тока (DC), также доступна регулируемая настройка от 24 до 28 В
• Максимальный выходной ток: 20 А
• Форм-фактор: корпус для установки на DIN-рейку (35 мм)
• Регулирование выходного напряжения: осуществляется внешним потенциометром или через сигнал управления (в зависимости от модели)

Совместимость и монтаж

Mean Well NDR-480-24 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно защёлкнуть корпус на рейку - никаких болтов или креплений не требуется. Выходные клеммы рассчитаны на провода сечением до 2,5 мм2. Убедитесь, что входные провода подключены правильно: L (фаза), N (нейтраль), PE (заземление). Наличие заземления обязательно для соблюдения норм безопасности.

Безопасность и стандарты

Произведён в соответствии с международными стандартами IEC/EN 62368-1 и имеет сертификат CE. Защита от перегрузки, перегрева и короткого замыкания встроена. Работает при температуре от -30C до +70C. Не рекомендуется использовать в средах с высокой влажностью выше 95% без дополнительной защиты.

Преимущества

• Широкий диапазон входного напряжения позволяет работать в сетях с просадками и перенапряжениями
• Регулируемый выход даёт гибкость настройки под конкретную нагрузку - например, для компенсации потерь в длинных кабелях
• Установка на DIN-рейку экономит место в шкафу и ускоряет сервисное обслуживание
• Высокий КПД снижает тепловую нагрузку и продлевает срок службы

Ограничения применения

Не предназначена для работы в помещениях с взрывоопасной средой. Не поддерживает параллельное включение нескольких блоков без специальных модулей согласования. Не следует применять в условиях постоянного воздействия воды, масла или химически активных веществ. Максимальная рабочая температура - 70C; при более высоких значениях возможен аварийный отключ.

Примеры использования

• Питание PLC-контроллеров и I/O-модулей в цеховой автоматизации
• Запитка электромагнитных клапанов и пневматических приводов
• Обеспечение стабильного напряжения для датчиков и энкодеров на конвейерах
• Использование в системах освещения с управляемыми светодиодными модулями

Практические советы

• Перед первым запуском проверьте, установлен ли регулятор выходного напряжения в нужное положение (обычно 24 В по умолчанию); при необходимости используйте отвертку для точной настройки
• При использовании в холодном помещении допускается работа при -30C, но перед включением дайте устройству прогреться до комнатной температуры
• Для долгой работы в режиме близком к максимальной мощности (480 Вт) обеспечьте хорошую вентиляцию вокруг корпуса - минимум 5 см свободного пространства с каждой стороны
• Артикул NDR-480-24 и т02290107 - это один и тот же продукт; различаются лишь внутренние номера поставщика
