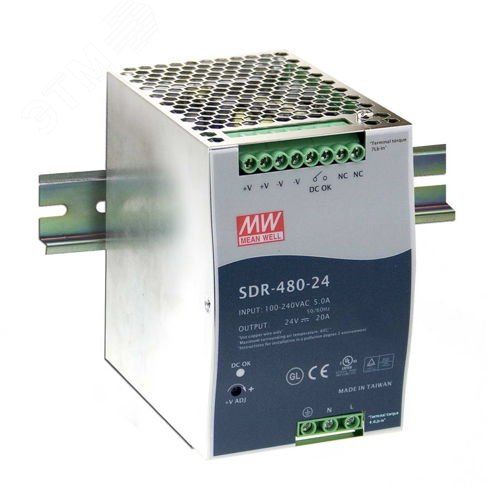

Блок питания AC-DC, 480Вт, вход 90-264V AC, 47-63Гц,127-370В DC, выход 24В,20A, рег. вых 24-28В, в кожухе на DIN-рейку - SDR-480-24 Mean well MWSDR002 Т00288601

Блок питания Mean Well SDR-480-24 преобразует переменный ток из сети или постоянный ток высокого напряжения в стабильный 24 В постоянного тока с возможностью настройки выходного напряжения в пределах 24–28 В. Подходит для установки на DIN-рейку и применяется в промышленной автоматике, системах управления и оборудовании с жесткими требованиями к питанию.

Назначение и область применения

SDR-480-24 предназначен для обеспечения стабильного питания устройств, требующих постоянного тока 24 В. Может работать как от обычной бытовой/промышленной сети (переменный ток 90–264 В), так и от цепей постоянного тока 127–370 В - что делает его универсальным решением для объектов с нестандартным энергоснабжением. Выходная мощность 480 Вт позволяет питать до 20 А нагрузки. Регулируемый выход удобен при необходимости точной настройки напряжения под конкретное оборудование - например, для компенсации потерь в длинных проводах.

Технические характеристики

• Мощность: 480 Вт
• Входное напряжение: 90–264 В переменного тока (AC), частота 47–63 Гц; также поддерживает 127–370 В постоянного тока (DC)
• Выходное напряжение: 24 В, регулируемое в диапазоне 24–28 В
• Выходной ток: до 20 А
• Форм-фактор: корпус для монтажа на DIN-рейку (35 мм)
• Эффективность: оптимизирована для снижения тепловых потерь (без указания точного значения - согласно спецификациям Mean Well)

Совместимость и монтаж

SDR-480-24 устанавливается на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения входа и выхода расположены сверху и снизу корпуса - обеспечивают надежный контакт даже при больших токах. Для подключения используйте провода сечением не менее 1,5 мм2 для выхода и 1 мм2 для входа (при максимальном токе). Монтаж допускается в вертикальном положении. Учитывайте свободное пространство вокруг устройства - требуется минимальная вентиляция для отвода тепла.

Безопасность и стандарты

Произведён в соответствии с международными нормами безопасности IEC/EN 62368-1. Защита от перегрузки, короткого замыкания и перегрева встроена. Отсутствие информации о классе защиты IP - не предназначено для работы во влажных или запылённых средах без дополнительной защиты корпуса.

Преимущества

• Поддержка двойного входа - работает как от переменного, так и от постоянного тока, что повышает гибкость в сложных системах
• Регулируемый выход позволяет точно адаптировать напряжение под нужды оборудования, минимизируя потери в кабелях
• Компактный дизайн и DIN-монтаж экономят место в распределительных щитах
• Известная надёжность бренда Mean Well - проверенные решения для промышленной автоматизации

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - отсутствует защита IP
• Не рассчитан на длительную работу при температуре выше +50C без принудительного охлаждения
• Не имеет функции удалённого управления или сигнализации - подходит только для базового стационарного питания
• Выходное напряжение нельзя изменить программно - регулировка осуществляется механическим потенциометром внутри корпуса, доступным только после вскрытия

Примеры использования

• Питание контроллеров PLC, сенсоров и исполнительных механизмов на производстве
• Обеспечение питания пневматических клапанов и реле в системах автоматизации
• Запитка LED-освещения в промышленных зонах при наличии DC-сети
• Альтернатива сетевому БП в системах с резервированием от аккумуляторов (при использовании входа DC)

Практические советы

• Перед первым включением проверьте выставленное выходное напряжение - регулировка находится под крышкой корпуса, её можно менять отверткой
• Убедитесь, что суммарная нагрузка не превышает 20 А - при работе на пределе возможен нагрев, особенно при высокой температуре окружающей среды
• Если используется вход постоянного тока (127–370 В DC), соблюдайте полярность - неверное подключение приведёт к отказу
• Для долговременной работы рекомендуется устанавливать SDR-480-24 в хорошо вентилируемых шкафах, избегая плотного соседства с другими источниками тепла
• При замене аналогичного БП - учтите, что SDR-480-24 имеет тот же форм-фактор, что и другие модели серии SDR, поэтому легко заменяет старые варианты
