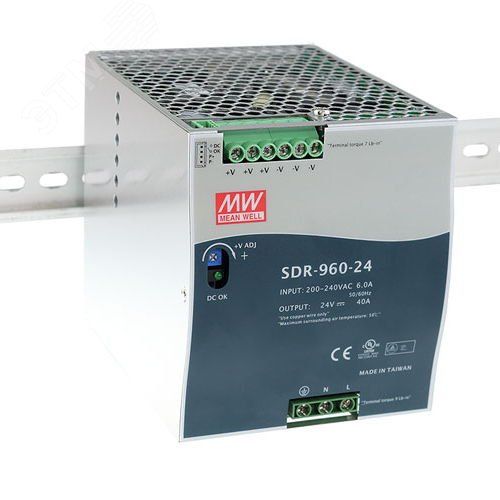

Блок питания AC-DC, 960Вт, ККМ, вход 180-264В AC, 47-63Гц,254-370В DC, выход 24В,40A, рег. вых 24-28В, в кожухе на DIN-рейку - SDR-960-24 Mean well Т02150236

Блок питания Mean Well SDR-960-24 - это компактный источник постоянного тока мощностью 960 Вт, предназначенный для установки на DIN-рейку. Он преобразует переменный ток из сети в стабилизированный постоянный ток 24–28 В с возможностью точной настройки выходного напряжения, что делает его подходящим для автоматизации, промышленных контроллеров и оборудования с требовательными требованиями к питанию.

Назначение и область применения

Блок питания Mean Well SDR-960-24 используется там, где требуется надёжное и стабильное питание постоянным током 24 В. Подходит для промышленной автоматики: PLC, реле, сенсоры, сервоприводы, системы управления конвейерами, станков и других устройств, работающих от шины 24 В. Благодаря возможности регулировки выходного напряжения (24–28 В), он удобен для компенсации потерь в длинных проводах или совместимости с оборудованием, чувствительным к уровню напряжения.

Технические характеристики

• Мощность: 960 Вт
• Входное напряжение: 180–264 В переменного тока (AC), частота 47–63 Гц
• Выходное напряжение: 24 В номинальное, регулируемое от 24 до 28 В
• Выходной ток: до 40 А
• Формат корпуса: металлический кожух, монтируется на DIN-рейку 35 мм
• Входной ток: до 6,5 А при 230 В AC
• КПД: до 90%
• Работа при температуре: –30…+70 C (при снижении мощности выше +50 C)

Совместимость и монтаж

SDR-960-24 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на передней панели: два входа L/N/PE и три выхода +V / COM / GND. Клеммы рассчитаны на провода сечением до 2,5 мм2. Монтаж допускается в вертикальном положении. Убедитесь, что рядом есть свободное пространство для естественной вентиляции - корпус не имеет вентилятора и охлаждается за счёт теплоотвода через стенки. Не устанавливайте в замкнутых щитках без принудительного охлаждения при нагрузке более 80 %.

Безопасность и стандарты

Блок питания соответствует международным нормам безопасности IEC/EN 62368-1 и имеет защиту от перегрузки, перепадов напряжения и перегрева. Защита от короткого замыкания - автовосстановление после устранения неисправности. Напряжение изоляции между входом и выходом - 3000 В AC. Корпус выполнен из стали с покрытием, обеспечивающим устойчивость к механическим повреждениям и химическим воздействиям в условиях цеха.

Преимущества

• Регулируемый выход позволяет точно адаптировать напряжение под конкретное оборудование
• Высокий КПД снижает тепловые потери и энергопотребление
• Устойчивость к колебаниям сетевого напряжения - работает даже при проседании до 180 В
• Автоматическое восстановление после сбоев минимизирует простои
• Компактная форма и DIN-монтаж экономят место в распределительных щитах

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Не рекомендован для длительной работы при температуре выше +70 C
• При температуре свыше +50 C мощность снижается (дерating): при +70 C - не более 50 % от номинала
• Не имеет защиты от импульсных помех на входе - при наличии сильных ЭМИ рекомендуется фильтр
• Нельзя использовать для зарядки аккумуляторов - отсутствуют режимы заряда

Примеры использования

• Питание контроллеров Siemens S7, Allen Bradley CompactLogix
• Электромагнитные клапаны и пневматические приводы в системах автоматизации
• Индикаторы, HMI-панели, модулы связи в промышленных щитах
• Линии сборки с множеством датчиков, требующих стабильного 24 В
• Замена старых блоков питания с фиксированным выходом - благодаря регулировке можно подстроить под новую нагрузку

Практические советы

• Перед первым запуском проверьте выставленное выходное напряжение - используйте мультиметр, подключённый к клеммам +V и COM
• Настройка выхода осуществляется потенциометром на лицевой панели - вращайте осторожно, чтобы не сломать
• Для длинных кабелей (более 10 м) увеличьте выходное напряжение до 26–28 В, чтобы компенсировать падение
• Подключите заземление PE - это важно для защиты от наводок и обеспечения EMC
• При параллельной работе нескольких блоков - используйте только один SDR-960-24 с активной регулировкой, другие должны работать в режиме “слейва” (без регулировки)
• Не закрывайте боковые поверхности - они являются основным радиатором
