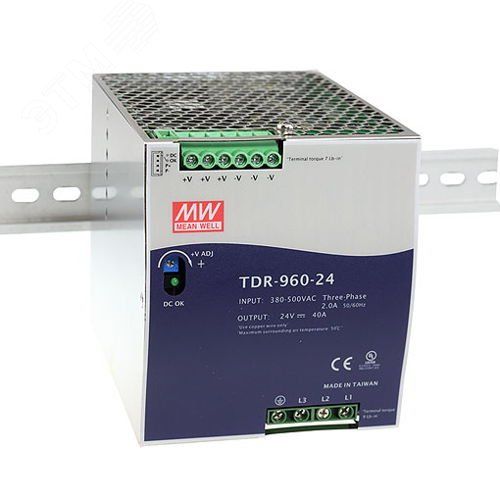

Блок питания AC-DC, 960Вт, ККМ, 3-х фазный, вход 340-550В AC, 47-63,480-780В DC, выход 24В,40A, рег. вых 24-28В, в кожухе на DIN-рейку - TDR-960-24 Mean well Т02129691

Блок питания Mean Well TDR-960-24 - это компактный трехфазный источник постоянного тока мощностью 960 Вт, предназначенный для стабильной работы промышленного оборудования в условиях переменного и постоянного напряжения сети. Установка на DIN-рейку позволяет легко интегрировать устройство в распределительные щиты.

Назначение и область применения

Блок питания Mean Well TDR-960-24 преобразует высокое напряжение переменного или постоянного тока в стабилизированное 24 В постоянного тока. Подходит для питания автоматики, контроллеров, соленоидов, датчиков, приводов и других устройств в промышленных системах. Особенно эффективен там, где доступна трёхфазная сеть или высоковольтный постоянный ток - например, на заводах, в центрах управления, на конвейерах и станках с ЧПУ.

Технические характеристики

• Мощность: 960 Вт
• Входное напряжение переменного тока: 340–550 В AC, частота 47–63 Гц
• Входное напряжение постоянного тока: 480–780 В DC
• Выходное напряжение: 24 В постоянного тока, регулируемое в пределах 24–28 В
• Выходной ток: до 40 А
• Форм-фактор: корпус для установки на DIN-рейку (35 мм)
• Работает без вентилятора - пассивное охлаждение

Совместимость и монтаж

Mean Well TDR-960-24 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: три клеммы для трёх фаз переменного тока (L1, L2, L3), два - для постоянного тока (DC+, DC−), и два - для выхода (OUT+ и OUT−). Нулевой провод и заземление не требуются для работы, но рекомендованы для безопасности. Масса устройства - около 1,2 кг, габариты позволяют размещать его рядом с другими модулями в шкафу без перегрева.

Безопасность и стандарты

Производитель Mean Well соблюдает международные нормы безопасности IEC/EN 62368-1. Блок питания имеет защиту от перегрузки, короткого замыкания, перепадов напряжения и перегрева. Автоматически восстанавливается после снятия нагрузки. Корпус защищён от попадания пыли и влаги (IP20), что соответствует требованиям для внутренней установки в закрытых щитах.

Преимущества

• Поддерживает два типа входа - переменный и постоянный ток - повышает гибкость при использовании в сетях с возобновляемыми источниками энергии или на объектах с высоковольтным DC-питанием
• Регулируемый выход (24–28 В) позволяет адаптировать напряжение под чувствительные устройства, такие как PLC или сервоприводы
• Отсутствие вентилятора снижает уровень шума и увеличивает срок службы за счёт отказа от механических элементов
• Широкий диапазон входного напряжения обеспечивает работу даже при колебаниях в сети

Ограничения применения

• Не предназначен для открытого монтажа - IP20 не защищает от брызг, пыли и внешних воздействий; требуется установка в закрытый шкаф
• Не работает при напряжении ниже 340 В AC или выше 780 В DC - возможны сбои при аварийных режимах сети
• Максимальная температура окружающей среды - +50 C; при более высоких температурах необходимо снижение нагрузки
• Не подходит для питание устройств с импульсными нагрузками свыше 40 А - риск перегрузки

Примеры использования

• Питание системы управления станком с ЧПУ в цехе с трёхфазной сетью 400 В
• Источник для PLC и датчиков на участке с солнечными панелями и DC-шиной 600 В
• Запитка соленоидных клапанов и реле в распределительном щите на пищевом производстве
• Альтернатива классическим однофазным блокам в местах с нестабильным напряжением

Практические советы

• Перед подключением проверьте соответствие входного напряжения - особенно важно при работе с DC-сетями
• При регулировке выходного напряжения используйте мультиметр: поворот потенциометра внутри корпуса изменяет напряжение на выходе
• Обеспечьте достаточное воздушное пространство вокруг корпуса - минимум 5 см спереди и сзади для естественной конвекции
• Для длительной работы на максимальной нагрузке (40 А) следите за температурой шкафа - при +45 C и выше рекомендуется снижение нагрузки до 80%
• TDR-960-24 совместим с большинством стандартных DIN-коробок - проверьте глубину шкафа перед монтажом
