Блок питания OptiPower DR-30-24-1 | 284544 КЭАЗ

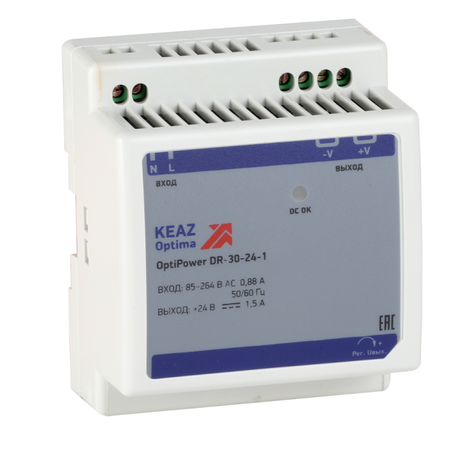

Блок питания DR-30-24-1 от КЭАЗ Optima — компактный импульсный AC/DC-преобразователь с фиксированным выходным напряжением 24 В и мощностью 30 Вт, предназначенный для стабильного питания устройств автоматики, установленных на DIN-рейку. Артикул 284544 соответствует серии OptiPower и обеспечивает надёжную работу в промышленных условиях.

Назначение и область применения

Блок питания DR-30-24-1 предназначен для преобразования переменного тока сети 220–240 В в стабилизированное постоянное напряжение 24 В. Он используется для питания устройств промышленной автоматики: реле, контроллеров, соленоидных клапанов, датчиков, панелей управления и других нагрузок с током до 1,5 А. Подходит для установки в щитах управления на заводах, в системах конвейеров, насосных станциях и линиях сборки.

Технические характеристики

• Выходная мощность: 30 Вт
• Выходное напряжение: 24 В постоянного тока (стабилизированное)
• Номинальный выходной ток: 1,5 А
• Входное напряжение: 85–264 В переменного тока (совместим с сетями 110 В и 220 В)
• Частота входного тока: 47–63 Гц
• Максимальный потребляемый ток: 0,88 А (при максимальной нагрузке и минимальном входном напряжении)
• Рабочая температура: от –10 °C до +50 °C
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Индикация: светодиодный индикатор включения
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Габариты: 78 × 93 мм
• Подключение: винтовые зажимы для проводов
• Количество выходных цепей: одна

Совместимость и монтаж

Блок питания DR-30-24-1 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы — подходят провода сечением до 2,5 мм². Монтаж выполняется в закрытом щите, так как степень защиты IP20 не предполагает использование в открытых или влажных средах. Устройство совместимо с любыми устройствами, требующими стабилизированного 24 В постоянного тока и не превышающими 30 Вт суммарной мощности.

Безопасность и стандарты

DR-30-24-1 имеет встроенную защиту от короткого замыкания, перегрузки и перенапряжения на выходе. Выходное напряжение стабилизировано, что исключает скачки, повреждающие чувствительную электронику. Продукт соответствует требованиям безопасности для промышленного оборудования, однако явного указания на соответствие EN 62368-1 или IEC 61010 в предоставленных данных нет — рекомендуется проверить сертификаты производителя при использовании в регулируемых отраслях.

Преимущества

• Стабилизированное выходное напряжение 24 В — гарантирует точную работу автоматических устройств даже при колебаниях входного напряжения
• Автоматическая защита от КЗ и перегрузки — снижает риск повреждения подключённого оборудования
• Светодиодная индикация — позволяет оперативно определить наличие питания без измерительных приборов
• Компактные габариты — экономит место в распределительных щитах
• Работа в широком диапазоне входных напряжений (85–264 В) — подходит для стран с нестабильной сетью

Ограничения применения

• Не предназначен для работы во влажных, пыльных или взрывоопасных средах — IP20 не обеспечивает защиту от внешних воздействий
• Максимальная выходная мощность 30 Вт — не подходит для питания мощных двигателей, нагревателей или нескольких крупных контроллеров одновременно
• Рабочая температура до +50 °C — не следует использовать в плохо вентилируемых щитах при высоких ambient-температурах
• Отсутствует возможность регулировки выходного напряжения — фиксированные 24 В нельзя изменить под нужды специфической нагрузки

Примеры использования

• Питание PLC-контроллеров S7-1200 или аналогов
• Обеспечение напряжением 24 В для датчиков proximity, энкодеров и фотоэлементов
• Запитка реле времени, терморегуляторов и пневматических клапанов
• Альтернатива трансформаторным источникам в новых проектах — благодаря высокому КПД и малым габаритам

Практические советы

• Перед монтажом проверьте, чтобы входное напряжение в вашей сети попадало в диапазон 85–264 В — при более низком напряжении возможны сбои
• Используйте провода сечением 0,5–2,5 мм² для подключения — слишком толстые провода трудно затянуть в винтовых клеммах
• Не перегружайте блок питания — максимальный ток 1,5 А; при длительной работе близко к пределу срок службы сокращается
• Учитывайте тепловыделение: при работе на 80–100 % нагрузки устройство нагревается — обеспечьте свободное пространство вокруг него в щите
• AR-30-24-1 — это часть серии OptiPower; если требуется большая мощность, рассмотрите модели DR-60-24 или DR-120-24
