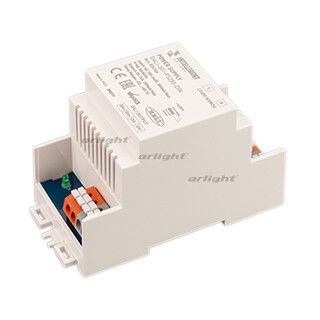

Блок питания шины DALI-301-PS250-DIN (230V, 250mA) INTELLIGENT ARLIGHT | 026166

Блок питания шины DALI-301-PS250-DIN (230V, 250mA) INTELLIGENT от Arlight предназначен для обеспечения стабильного питания шины DALI в системах умного освещения. Устройство монтируется на DIN-рейку и совместимо с контроллерами и драйверами, поддерживающими протокол DALI.

Назначение и область применения

Блок питания шины DALI-301-PS250-DIN (230V, 250mA) INTELLIGENT используется для питания шины управления DALI - цифровой сети, которая позволяет централизованно управлять осветительными приборами. Подходит для установки в распределительных щитах жилых, офисных и промышленных зданий. Применяется в системах автоматического освещения, где требуется точное регулирование яркости, сценарии работы и диагностика светильников.

Технические характеристики

• Входное напряжение: 100–240 В переменного тока (совместим с сетью 230 В)
• Выходное напряжение: 16 В постоянного тока
• Максимальный выходной ток: 250 мА
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Габариты: 100 × 51 × 53 мм
• Модульная ширина: 6 модулей (18 мм каждый)
• Рекомендовано для проектирования: да

Совместимость и монтаж

Блок питания шины DALI-301-PS250-DIN (230V, 250mA) INTELLIGENT совместим со всеми устройствами, соответствующими стандарту IEC 62386 (DALI-2). Для подключения используйте два провода: один - к шине DALI+, второй - к DALI-. Напряжение питания 16 В DC не требует полярности, но рекомендуется соблюдать её для удобства обслуживания. Монтаж выполняется на стандартную DIN-рейку без дополнительных креплений. Устройство занимает 6 модулей, что позволяет разместить его в типовых щитах вместе с другими компонентами системы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 61347-2-13 для источников питания LED-систем. Выполнен в классе защиты IP20 - не предназначено для установки во влажных или запылённых средах вне корпуса. Защита от перегрузки и короткого замыкания реализована внутренне - внешние предохранители не требуются.

Преимущества

• Стандартный формат DIN-рейки - легко интегрируется в существующую электрощитовую инфраструктуру
• Широкий диапазон входного напряжения (100–240 В AC) - работает в любой стране с сетью 230 В или 110 В
• Фиксированный выход 16 В / 250 мА - оптимизирован для большинства DALI-шин и драйверов
• Проектно рекомендован - проверенная конфигурация, снижающая риск ошибок при проектировании

Ограничения применения

Не подходит для питания более чем 10–12 устройств DALI одновременно, так как максимальный ток 250 мА ограничен стандартом. Не использовать в условиях повышенной влажности, прямого попадания воды или пыли - отсутствует защита выше IP20. Не рассчитан на работу в температурном режиме ниже 0C и выше +50C. Не применяется в качестве основного источника для мощных светодиодных драйверов - только для сигнальной шины DALI.

Примеры использования

• Управляемое освещение в офисах с датчиками движения и освещённости
• Системы уличного освещения с центральным управлением через DALI-контроллер
• Промышленные участки с программируемыми сценариями включения/выключения
• Здания с энергоэффективным освещением, сертифицированные по LEED или BREEAM

Практические советы

• Перед монтажом убедитесь, что суммарный ток всех подключенных DALI-устройств не превышает 250 мА - обычно это до 12 устройств
• При использовании длинных кабелей шины DALI (более 300 м) учтите потери напряжения - возможно потребуется усиление сигнала
• Подключение к шине осуществляйте после отключения питания - даже при выключенном входе, конденсаторы внутри могут сохранять заряд
• Для удобства сервиса оставьте доступ к клеммам - не закрывайте блок питания полностью крышкой щита
• Проверяйте соответствие модели Arlight 026166 с документацией контроллера - некоторые устройства требуют специфических параметров питания
