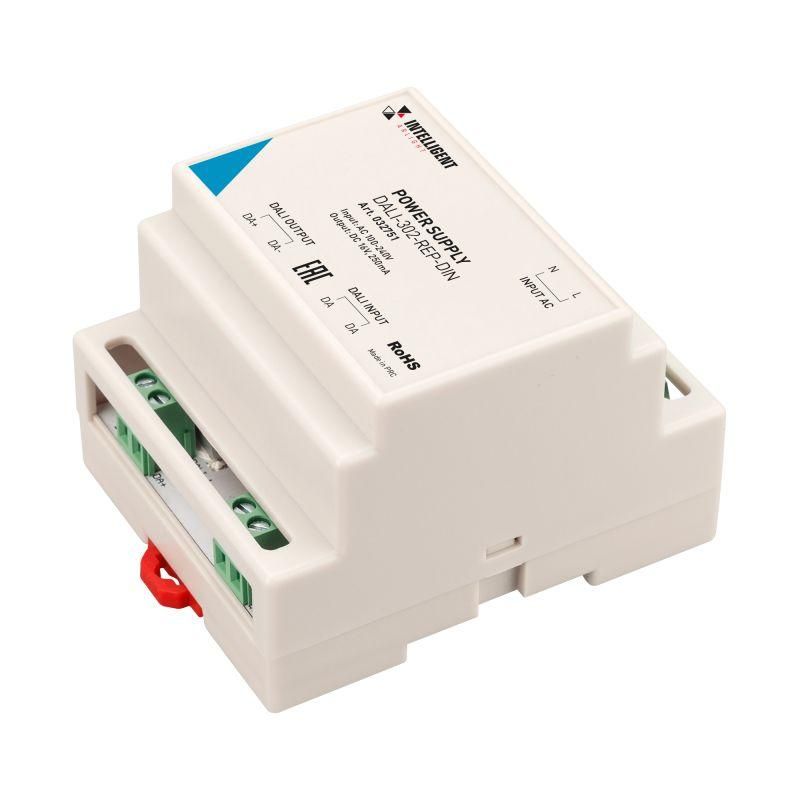

Блок питания шины INTELLIGENT ARLIGHT DALI-302-REP-DIN 230В 250мА IARL IP20 пластик 032751

Блок питания шины DALI-302-REP-DIN 230V 250mA IP20 пластик - это устройство, сочетающее функции источника питания и репитера (усилителя) сигнала DALI. Он позволяет расширить длину линии управления освещением до 300 метров, сохраняя качество связи между контроллером и светильниками. Подходит для систем автоматического освещения в офисах, складах и промышленных помещениях. Бренд Arlight, артикул 032751.

Назначение и область применения

Блок питания шины DALI-302-REP-DIN 230V 250mA IP20 пластик используется для усиления и передачи сигнала протокола DALI в длинных линиях управления освещением. Он решает проблему слабого сигнала при подключении большого количества светильников или при большой длине кабеля. Устройство работает как «мост» - принимает сигнал с одной части сети и передаёт его дальше без искажений. Применяется там, где требуется надёжная связь между центральным контроллером и группой светильников, особенно когда число устройств превышает возможности стандартной линии DALI (до 64 устройств или 300 м длины).

Технические характеристики

• Входное напряжение: 230 В переменного тока (работает в диапазоне 100–240 ВAC)
• Выходное напряжение: 16 В постоянного тока
• Выходной ток: 250 мА - достаточен для питания нескольких светильников или других устройств DALI
• Тип сигнала: DALI (совместим с DALI-2 и DT8)
• Функция: репитер (усилитель) сигнала - не генерирует команды, а лишь усиливает и передаёт существующий сигнал
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и воды; предназначен для установки внутри помещений
• Габариты: 149×40×28 мм
• Тип монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Блок питания шины DALI-302-REP-DIN 230V 250mA IP20 пластик совместим со всеми устройствами, поддерживающими стандарт DALI, включая современные версии DALI-2 и DT8. Для работы достаточно подключить входной и выходной DALI-кабели параллельно основной шине. Питание подаётся через стандартную сеть 230 В. Монтаж осуществляется на стандартную DIN-рейку в щите управления. Клеммы для подключения проводов доступны с лицевой стороны - удобно для обслуживания. Нет необходимости в программировании - устройство работает автономно после подключения.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита IP20 исключает использование вне помещений или во влажных зонах. Работает в температурном диапазоне, типичном для внутренних объектов (обычно +5C…+40C, точный диапазон не указан - рекомендуется проверять в документации производителя). Не содержит опасных компонентов, требующих специальной утилизации.

Преимущества

• Расширяет максимальную длину DALI-линии до 300 м - позволяет подключать больше светильников без потерь сигнала
• Поддерживает каскадирование до 10 устройств - идеально для крупных объектов
• Не влияет на команды DALI - полностью «прозрачен» для всех типов сообщений, включая адресацию и сценарии
• Автоматическая работа - не требует настроек, программирования или внешнего управления
• Компактный размер и DIN-монтаж - легко интегрируется в стандартные электрощиты

Ограничения применения

• Не является источником питания для самих светильников - только для линии DALI (выходной ток 250 мА рассчитан на питание модулей управления, а не светодиодных драйверов)
• IP20 - нельзя использовать в сырых, пыльных или наружных условиях
• Не поддерживает Power over DALI (PoD) - не обеспечивает питание светильников по той же линии, что и сигнал
• Не заменяет главный контроллер - только усиливает сигнал, который уже есть

Примеры использования

• Офисное здание с 50 светильниками, расположенными вдоль длинного коридора - один репитер удваивает возможную длину линии
• Складской комплекс с несколькими секциями, каждая из которых имеет свою группу светильников - несколько блоков DALI-302-REP-DIN позволяют объединить все участки в единую сеть
• Производственный цех с высокой плотностью светильников - репитеры обеспечивают стабильную работу системы при наличии более 64 устройств

Практические советы

• Перед установкой проверьте суммарную нагрузку на линию DALI - даже с репитером ток 250 мА ограничен, не перегружайте выход
• Используйте качественный двужильный кабель с экранированием для DALI-линий - снижает помехи и повышает надёжность
• При каскадировании нескольких репитеров располагайте их равномерно по длине линии - лучше 3 репитера на 250 м, чем один на конце
• Не подключайте репитер последним в цепи - он должен находиться между источником сигнала и удалёнными светильниками
• Обязательно соблюдайте полярность при подключении DALI-проводов - неверное подключение может нарушить работу всей сети
