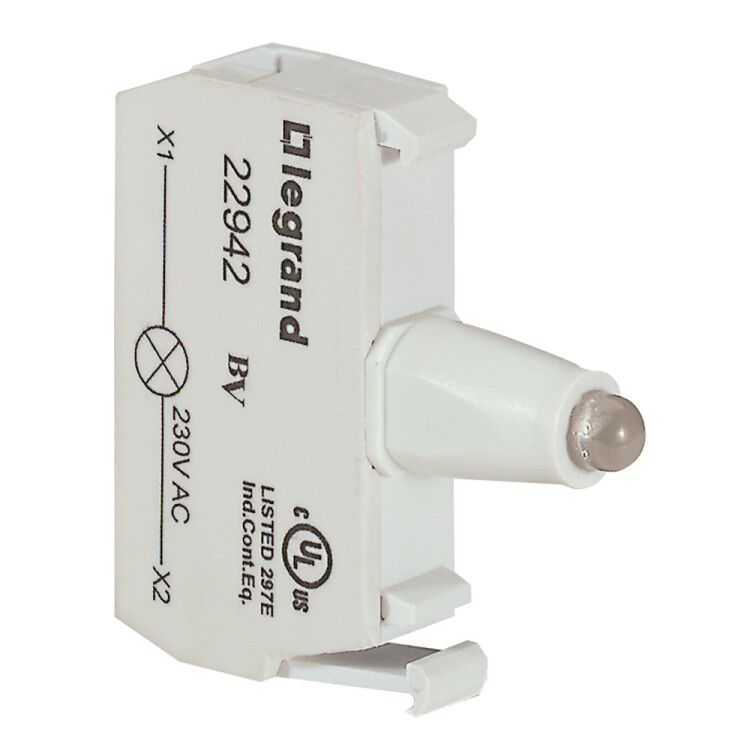

Блок контактов со светодиодом 230В под винт зел. Osmoz Leg 022942 Legrand

Блок подсветки для индикаторных кнопок и диффузоров 230 В~ зеленый под винт от Legrand (артикулы 022942 и 22942) предназначен для визуальной индикации состояния оборудования через светодиодную подсветку. Устройство совмещает функциональность и надежность в компактном решении, подходящем для монтажа в панели управления.

Назначение и область применения

Этот блок подсветки используется для освещения индикаторных кнопок и диффузоров в панелях управления. Он показывает, когда устройство включено - зеленый цвет сигнализирует о рабочем состоянии. Применяется в промышленной автоматизации: на станках, конвейерах, распределительных щитах, системах вентиляции и других объектах, где требуется четкая визуальная индикация.

Технические характеристики

• Цвет свечения: зеленый
• Источник света: светодиод (LED) - долговечный, энергоэффективный, не требует замены при нормальном использовании
• Рабочее напряжение: 220–240 В переменного тока (AC)
• Комплектация: встроенные светодиод и токоограничивающий резистор - готов к подключению без внешних элементов
• Тип крепления: фронтальный - устанавливается в предварительно просверленное отверстие с лицевой стороны панели
• Тип подключения: винтовые зажимы - надежное и проверенное соединение для проводов до 2,5 мм2
• Тип изделия: блок - единая сборка, не требует дополнительной сборки перед установкой

Совместимость и монтаж

Блок подсветки для индикаторных кнопок и диффузоров 230 В~ зеленый под винт совместим с большинством стандартных индикаторных кнопок и диффузоров, имеющих посадочное отверстие под фронтальное крепление. Для монтажа необходимо:

• Вырезать в панели отверстие соответствующего диаметра (не указано в спецификации - уточните по чертежу продукта Osmoz)
• Вставить блок изFrontal’noy стороны и зафиксировать механически
• Подключить два провода к винтовым клеммам: L (фаза) и N (нуль) - полярность важна, так как внутри есть резистор, рассчитанный на AC

Не требует дополнительного питания или преобразователей - работает напрямую от сети 230 В.

Безопасность и стандарты

Устройство спроектировано в соответствии с требованиями безопасности для электрооборудования в промышленных условиях. Хотя явные сертификаты не указаны, Legrand применяет внутренние стандарты, соответствующие европейским нормам IEC/EN. Работает в рамках допустимых температур и влажности типичных для помещений с контролируемым микроклиматом.

Преимущества

• Готов к применению: встроенная LED-лампа и резистор исключают необходимость самостоятельного подбора компонентов
• Долгий срок службы: светодиод обеспечивает более 50 000 часов работы без потери яркости
• Минимальное тепловыделение: безопасен для близлежащих материалов и чувствительных компонентов
• Стандартная форма: легко заменяет аналогичные устройства других производителей при модернизации

Ограничения применения

• Не предназначена для использования во взрывоопасных средах - отсутствуют соответствующие защиты (Ex-сертификация)
• Не рекомендовано подключение к постоянному току (DC) - резистор рассчитан на переменное напряжение 220–240 В
• Не имеет степени защиты IP - не предназначен для открытых площадок, сырых или запыленных мест без корпуса
• Не регулируемая яркость - фиксированная интенсивность свечения

Примеры использования

• Зеленая подсветка кнопки “Пуск” на пульте управления насосной станцией
• Индикация активного режима на панели конвейера в пищевой промышленности
• Сигнал “готово” на оборудовании для контроля технологического процесса
• Альтернатива старому ламповому индикатору в щите автоматики - без перепайки, просто замена

Практические советы

• Проверьте диаметр отверстия в панели перед заказом - хотя он не указан, для серии Osmoz типичный размер составляет 16–22 мм; используйте шаблон производителя
• При замене старого индикатора убедитесь, что новый блок подсветки для индикаторных кнопок и диффузоров 230 В~ зеленый под винт имеет ту же глубину посадки
• Не затягивайте винты слишком сильно - можно повредить контактные площадки
• Для многоканальных систем используйте одинаковые модели - это упрощает обслуживание и замену
• Если вы планируете использовать в щите с высокими помехами - прокладывайте провода отдельно от силовых цепей
