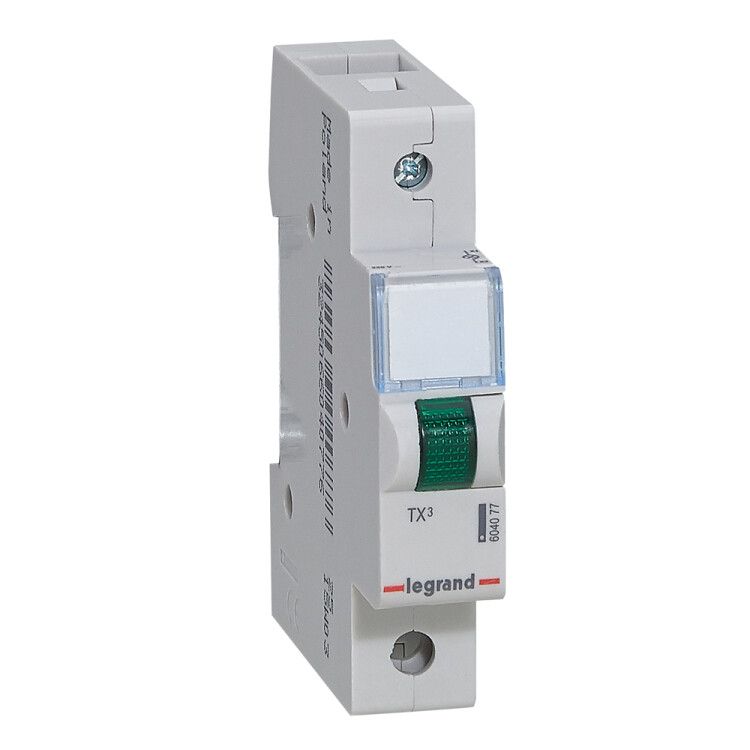

Моноблочный индикатор - 1 лампа зеленая модуль | 604077 Legrand

Индикатор световой модульный 230/250В зеленый от Legrand Euro (артикул 604077) - компактный элемент для визуального контроля состояния оборудования в распределительных щитах. Устройство работает от переменного тока, имеет светодиодную лампу и устанавливается в стандартную модульную рейку.

Назначение и область применения

Индикатор световой модульный 230/250В зеленый предназначен для отображения наличия напряжения в цепях управления, автоматических системах и силовых щитах. Подходит для установки в электрошкафах на DIN-рейку, где требуется четкая визуальная сигнализация - например, для указания на включенное состояние оборудования, готовности системы или исправной работы цепи.

Технические характеристики

• Цвет свечения: зелёный - оптимален для сигналов «норма» или «включено»
• Номинальное напряжение: 250 В AC - совместим с сетями 220–240 В, допускает кратковременные перегрузки до предела
• Тип лампы: светодиод (LED) - энергоэффективный, долговечный, не требует замены в течение всего срока службы устройства
• Максимальная мощность: 0,55 Вт - минимальное потребление, не нагружает схему управления
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах
• Глубина монтажа: 70 мм - необходимо учитывать свободное пространство за панелью
• Модульная ширина: 1 модуль (17,5 мм) - соответствует стандарту DIN EN 60715

Совместимость и монтаж

Индикатор световой модульный 230/250В зеленый устанавливается в стандартную модульную рейку типа DIN 35 мм. Монтаж осуществляется путём фиксации защёлками - устройство легко вставляется и извлекается без инструментов. Для подключения используются клеммы с зажимом для проводов до 2,5 мм2. Обязательно соблюдать полярность при подключении - хотя LED работает на переменном токе, внутри есть выпрямитель, и неверное подключение может повредить схему.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-5-1 для индикационных элементов. Сертифицировано для использования в бытовых и промышленных электрощитах. Напряжение 250 В обеспечивает безопасную работу в сетях с колебаниями +-10%. Отсутствие защиты от брызг и пыли (IP40) делает его непригодным для открытой установки или влажных сред.

Преимущества

• Светодиодная технология гарантирует срок службы более 50 000 часов - замена не требуется даже при постоянной работе
• Низкое энергопотребление снижает нагрузку на управляющие цепи и экономит энергию
• Модульная конструкция позволяет легко комбинировать с другими элементами (реле, автоматы) в одном шкафу
• Яркий зелёный цвет хорошо виден даже при ярком освещении

Ограничения применения

• Не предназначен для установки во влажных помещениях, на улице или в местах с высокой запылённостью - степень защиты IP40 недостаточна
• Не рекомендуется использовать в цепях с частыми импульсными перегрузками - возможен выход из строя внутреннего преобразователя
• Подходит только для переменного тока - не работает от постоянного напряжения
• Требуется минимум 70 мм глубины за панелью - не подходит для тонких или компактных шкафов

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнал «готово» на панели управления конвейера
• Отображение питания контроллера в автоматическом щите
• Визуальный статус вводного автомата в жилом или офисном щите

Практические советы

• При проектировании щита проверьте, что за задней стенкой достаточно места под глубину 70 мм - иначе индикатор не войдёт
• Выбирайте этот индикатор только для цепей с напряжением 220–240 В AC. Для других значений используйте модели с другим номиналом
• Не соединяйте несколько таких индикаторов последовательно - они рассчитаны на параллельное подключение к сети
• При замене старого индикатора убедитесь, что новый также имеет тип 1 модуль и аналогичное напряжение - Legrand CX3 совместим с большинством европейских решений
