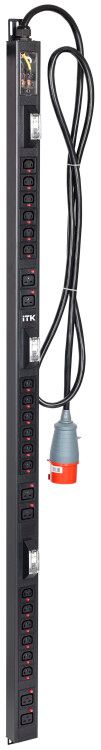

Блок распределения питания вертикальный BASE 38U 3фазы 32А 18 розеток C13 + 6 C19 кабель 3м вилка IEC60309 (промышленная) - BS-PV42-18C13-06C19-13 IEK

Блок распределения питания PDU ITK 38U 3-фазный 32А с 18 розетками C13 и 6 розетками C19 обеспечивает надёжное электропитание серверов и сетевого оборудования в стойках. Кабель длиной 3 м с промышленной вилкой IEC60309 позволяет легко подключить устройство к трёхфазной сети 400 В.

Назначение и область применения

PDU ITK предназначен для распределения электроэнергии в серверных стойках и шкафах. Подходит для установки в центрах обработки данных, телекоммуникационных помещениях, на производстве и в других местах, где требуется много точек питания с разными требованиями к мощности.

Розетки C13 используются для маломощного оборудования — серверов, коммутаторов, маршрутизаторов. Розетки C19 предназначены для более мощных устройств — UPS, хостов, NAS, мощных сетевых платформ. Комбинация этих розеток делает PDU ITK универсальным решением для смешанных нагрузок.

Технические характеристики

• Напряжение питания: 400 В (трёхфазная сеть)
• Максимальный ток: 32 А
• Количество розеток C13: 18
• Количество розеток C19: 6
• Высота корпуса: 38 U (стандартная высота для стоек 19")
• Тип подключения: с заземляющим контактом
• Подключение питания: соединительный кабель с вилкой IEC60309
• Длина кабеля: 3 м
• Ориентация монтажа: вертикальная
• Материал корпуса: термостойкая пластмасса

Совместимость и монтаж

PDU ITK совместим со всеми стандартными стойками 19" с шагом крепления 45 мм. Установка осуществляется через регулируемые кронштейны — их положение можно изменять для удобства доступа к кабелям или компактного размещения внутри шкафа.

Для фиксации предусмотрены монтажные штифты — позволяют закрепить PDU без инструментов. Это особенно удобно при частых переустановках или обслуживании.

Кабель с вилкой IEC60309 подключается напрямую к трёхфазному щиту или розетке с аналогичным разъёмом. Нельзя использовать адаптеры — это нарушает безопасность и соответствие нормам.

Безопасность и стандарты

PDU ITK изготовлен из термостойких материалов, устойчивых к перегреву. Конструкция защищена от токов короткого замыкания и перенапряжений — внутренние элементы рассчитаны на работу в условиях повышенной нагрузки.

Устройство соответствует российским ГОСТ и международным стандартам безопасности для электротехники. Разъёмы C13 и C19 выполнены в соответствии с IEC 60320, вилка — по IEC 60309, что гарантирует совместимость с европейскими и российскими системами питания.

Преимущества

• Гибкое сочетание розеток C13 и C19 — оптимизирует использование места в стойке
• Кабель 3 м с промышленной вилкой исключает необходимость в дополнительных удлинителях
• Вертикальная ориентация экономит горизонтальное пространство в шкафу
• Безынструментальная система крепления снижает время монтажа и сервисного обслуживания
• Высокая степень защиты материала корпуса — долговечность даже при постоянной работе

Ограничения применения

• Не поддерживает управление питанием (нет SNMP, remote control, счетчиков энергии)
• Не имеет встроенной защиты от скачков напряжения — внешняя защита должна быть уже установлена в щите
• Нельзя использовать с однофазными источниками — требует именно 400 В трёхфазного напряжения
• Запрещено подключать устройства с током выше 16 А к розеткам C13 — они рассчитаны максимум на 10 А
• Не рекомендуется для открытых помещений без защиты от пыли/влаги — IP-класс не указан, значит, нет специальной герметизации

Примеры использования

• Серверная стойка в ЦОД: 18 серверов через C13 + 6 UPS-устройств через C19
• Производственный автоматизированный участок: контроллеры, HMI-панели, датчики, приводы
• Телеком-шкаф: маршрутизаторы, SFP-модули, PoE-коммутаторы
• Инженерный пункт: тестовое оборудование, осциллографы, анализаторы сигналов

Практические советы

• Перед монтажом проверьте, чтобы входной кабель был подключен к трёхфазному автомату с номиналом ≥32 А и дифференциальной защитой
• Не перегружайте розетки C13 — максимальная нагрузка на одну такую розетку — 10 А (≈2,3 кВт). Для мощных устройств используйте только C19
• При использовании в многопользовательской среде помечайте каждую розетку — это ускоряет диагностику и ремонт
• Убедитесь, что посадочный диаметр кронштейнов соответствует вашей стойке — стандарт 45 мм, но некоторые модели имеют другие шаги
• При необходимости замены кабеля — используйте только оригинальный или сертифицированный аналог с тем же разъёмом IEC60309
