Блок распределения питания ITK BASE PDU PV1113 36U 3ф 32А 20C13 4C19 3м IEC60309 - BS-PV42-20C13-04C19-13 IEK

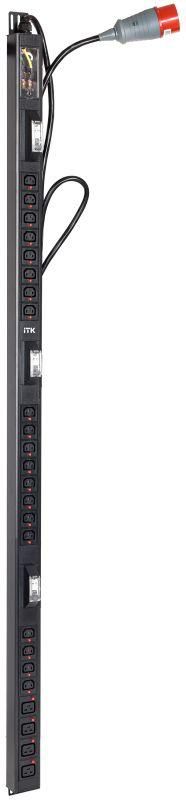

Блок распределения питания PDU ITK PV1113 — это вертикальный комбинированный устройство для равномерного распределения трёхфазного напряжения 400 В в серверных стойках и шкафах. Модель PV1113 обеспечивает питание через 20 розеток C13 и 4 розеток C19, имеет 3-метровый кабель с промышленной вилкой IEC60309 и рассчитана на нагрузку до 32 А. Подходит для установки в IT-инфраструктуру, центрах обработки данных и промышленных системах.

Назначение и область применения

PDU ITK PV1113 предназначен для распределения электроэнергии в серверных стойках, телекоммуникационных шкафах и промышленных объектах. Устройство подключается к трёхфазной сети 400 В и раздаёт питание на оборудование, требующее розеток типа C13 (компьютеры, маршрутизаторы, коммутаторы) и C19 (серверы, мощные NAS, UPS). Применяется там, где нужна надёжная, защищённая и компактная точка распределения энергии без необходимости встроенной коммутации или управления.

Технические характеристики

• Напряжение питания: 400 В переменного тока (трёхфазное)
• Максимальный ток: 32 А
• Тип ввода: IEC 60309 (промышленная вилка с заземлением)
• Длина кабеля: 3 м
• Розетки: 20 × C13, 4 × C19
• Высота корпуса: 38 U (соответствует заявленному 36U — допуск на монтажные элементы)
• Ориентация: Вертикальная, монтируется в стойку
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от пыли и воды)
• Цвет: чёрный (RAL 9005)
• Срок службы: 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

PDU ITK PV1113 устанавливается в стандартную 19-дюймовую стойку с помощью регулируемых кронштейнов. Положение кронштейнов можно изменить — как с использованием инструмента, так и без него, благодаря монтажным штифтам. Кабель с вилкой IEC60309 подключается к внешнему трёхфазному источнику питания; сам PDU не содержит выключателей, автоматических пробников или счётчиков. Для монтажа требуется свободное место в стойке минимум 38 U. Убедитесь, что входной кабель не перегибается и не зажимается при закрывании дверцы стойки.

Безопасность и стандарты

PDU ITK PV1113 соответствует требованиям российских и международных норм безопасности: IEC 60309, ГОСТ Р 51321.1. Конструкция выполнена из термостойких материалов, предотвращающих возгорание при перегрузке. Защита от короткого замыкания реализована через встроенную защиту вводного устройства (не в виде автономного автомата, а через срабатывание вводного автомата в щите). Наличие заземляющего контакта во всех розетках гарантирует безопасность при работе с оборудованием класса I. IP20 не обеспечивает защиту от пыли и брызг — не используйте в сырых или запылённых средах вне шкафа.

Преимущества

• Универсальное сочетание розеток C13 и C19 — покрывает большинство потребителей в IT-среде
• Гибкий монтаж: возможность изменения расположения кронштейнов без инструментов
• Кабель 3 м с промышленной вилкой — исключает необходимость в дополнительных переходниках
• Изготовлен из качественного термостойкого пластика — снижает риск повреждения при нагреве
• Чёрный цвет (RAL 9005) — гармонирует с большинством промышленных стоек

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, пыли или открытых площадках — IP20 недостаточно
• Отсутствуют функции удалённого управления, мониторинга или отключения — не подходит для “умных” систем
• Не имеет встроенного автоматического выключателя — защита зависит от внешнего УЗО/Автомата в щите
• Максимальная нагрузка 32 А — не рекомендуется подключать более 20–25 серверов одновременно без учёта реального потребления
• Высота 38 U — требует наличия достаточного места в стойке, не совместим с 36U-стойками без зазора

Примеры использования

• Подключение 15 серверов с C13 и 4 хранилища с C19 в одной стойке
• Распределение питания на коммутаторы, SFP-модули и контроллеры в телеком-шкафу
• Обеспечение питания тестового стенда с множеством рабочих станций
• Использование в производственных линиях для питания PLC, HMI и датчиков в закрытых шкафах

Практические советы

• Перед установкой проверьте суммарную мощность подключаемого оборудования — не превышайте 32 А (≈12,8 кВт при 400 В)
• Используйте розетки C19 только для устройств с высоким потреблением — они рассчитаны на 16 А, остальные — на 10 А
• Не забудьте про заземление: все устройства должны иметь трёхконтактные вилки
• При монтаже в плотном шкафу оставьте 1–2 U сверху и снизу для вентиляции
• PDU ITK PV1113 — это базовая модель. Если нужны управляемые функции — выбирайте другие серии, например, Smart PDU
• Артикул bs-pv42-20c13-04c19-13 — сохраняйте его при заказе запчастей или замене
