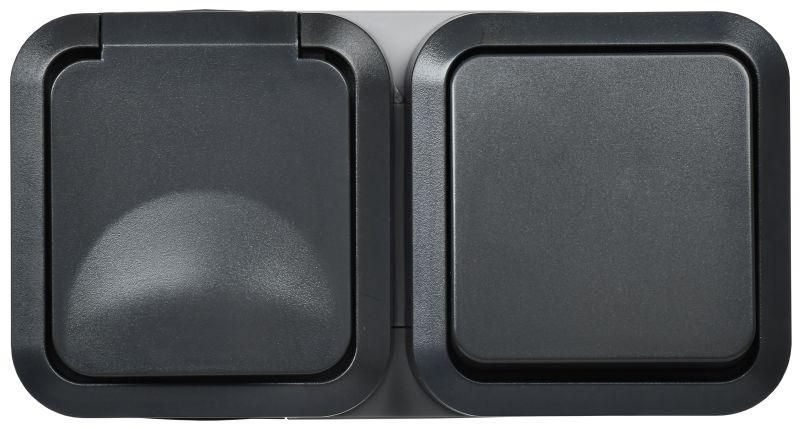

Блок розетка + выключатель горизонтальный TORS 16А IP55 графит - TS-G10-6-55-V-K53 IEK

Блок розетка + выключатель горизонтальный 16А IP55 TS142 графит от IEK - компактное комбинированное устройство для безопасного подключения оборудования и управления питанием в условиях высокой влажности и запыленности. Артикул ts-g10-6-55-v-k53 предназначен для открытой установки в гаражах, мастерских, на улице и других аналогичных объектах.

Назначение и область применения

Устройство сочетает в себе одну розетку с заземляющим контактом и одноклавишный выключатель OFF. Подходит для подключения переносного электрооборудования - болгарок, насосов, сварочных аппаратов, светильников и другого. Надежно работает там, где обычные бытовые розетки не подходят: в сырых помещениях, на открытом воздухе, в местах с частым попаданием пыли и брызг воды. Часто используется в гаражах, ремонтных зонах, на складах, террасах, навесах и производственных площадках.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузку до 3,5 кВт при 220 В
• Номинальное напряжение: 250 В - совместим с сетями 220–240 В
• Степень защиты: IP55 - защищено от пыли (не полностью герметично, но пыль не проникает в достаточном количестве для нарушения работы) и от струй воды из любого направления
• Розетка: одна, с заземляющим контактом - обеспечивает безопасную работу металлических приборов
• Выключатель: клавишный тип OFF - простое включение/выключение цепи
• Материал корпуса: термопласт - устойчив к ударным нагрузкам, не проводит ток, не горит
• Цвет: графит (RAL 7024) - матовый, не требует дополнительной отделки
• Габариты: 75×164×57 мм - компактный формат для ограниченного пространства
• Минимальная глубина монтажной коробки: 65 мм - требуется для правильной установки
• Срок службы: 10 лет - рассчитан на длительную эксплуатацию без замены
• Без галогенов - материал экологически безопасен, не выделяет токсичных веществ при нагреве

Совместимость и монтаж

Блок розетка + выключатель горизонтальный 16А IP55 TS142 графит монтируется открытым способом - к стене или щитовой панели. Для установки необходима монтажная коробка глубиной не менее 65 мм. Крепление осуществляется через два фиксирующих отверстия на задней стенке корпуса. Соединение проводов - винтовые зажимы. Убедитесь, что сечение жил соответствует допустимому для 16 А (обычно 1,5–2,5 мм2). Выключатель управляет только фазой - ноль и земля проходят напрямую к розетке. Не используйте с автоматическими выключателями - это не УЗО и не дифавтомат.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60884-1 для электроустановочных изделий. Защита IP55 снижает риск поражения током при случайном попадании воды или пыли. Материал корпуса самозатухающий - не поддерживает горение. Отсутствие галогенов делает продукт безопаснее при возможном перегреве. Работает при температуре от -25C до +40C - не рекомендован для постоянного использования ниже -30C.

Преимущества

• Объединяет две функции - розетка и выключатель - экономит место и упрощает схему подключения
• IP55 обеспечивает надежную защиту в сложных условиях, где обычная розетка выйдет из строя
• Термопластовый корпус прочный, не деформируется при перегрузке и не боится химических воздействий
• Графитовый цвет (RAL 7024) маскирует следы загрязнений - меньше заметны потертости и пыль
• Срок службы 10 лет - снижает затраты на обслуживание и замену

Ограничения применения

• Не предназначена для встраивания в стены - только открытый монтаж
• Не подходит для подключения мощных стационарных приборов (например, тепловых пушек выше 3,5 кВт)
• Не имеет автоматического отключения при утечке тока - не заменяет УЗО
• Не следует использовать в средах с постоянным воздействием прямого потока воды (например, рядом с мойками или душевыми)
• Не рекомендуется для установки в местах с температурой ниже -30C - материал становится хрупким

Примеры использования

• Гараж: подключение болгарки, компрессора, зарядного устройства - можно включить/выключить одним движением
• Мастерская: питание сварочного аппарата с удобным выключателем на уровне рук
• Терраса или навес: освещение и розетка для инструментов - защищено от дождя и пыли
• Складское помещение: управление светом и розеткой для переносного оборудования
• Дача: внешняя розетка для триммера или насоса - надежно работает даже после зимнего периода

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - минимум 65 мм, иначе корпус не закроется плотно
• Используйте медные провода сечением 2,5 мм2 для максимальной безопасности при 16 А
• Подключите этот блок через УЗО - он сам не защищает от утечек тока
• Не открывайте корпус во время работы - внутренние части находятся под напряжением
• При установке на улице лучше располагать блок под небольшим навесом - хотя IP55 защищает от брызг, прямой дождь со временем может повредить контактные группы
• Проверяйте состояние контактов раз в год - особенно при использовании в пыльных условиях
