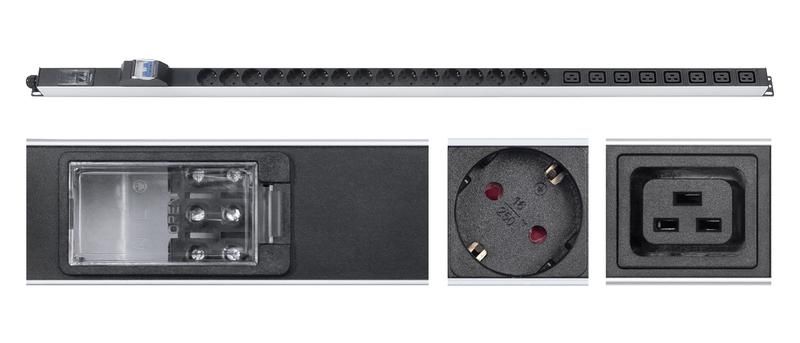

Блок розеток для 19" шкафов, 32А, 16 Schuko, 8 IEC C19 Cabeus 9545c

Блок розеток Cabeus 9545c (PDU-32-16S-8C19-B-T) предназначен для надёжного распределения электроэнергии в 19-дюймовых стойках - особенно там, где требуется одновременное питание оборудования с разными типами вилок: серверов, сетевых устройств и периферии. Алюминиевый корпус обеспечивает прочность и теплоотвод, а встроенный автомат на 32 А защищает всю цепь от перегрузок.

Назначение и область применения

Этот блок розеток используется для организации питания в серверных помещениях, телекоммуникационных стойках и промышленных шкафах. Он позволяет подключить до 24 устройств одновременно - 16 через стандартные Schuko (евро-розетки) и 8 через специализированные IEC 320 C19 (часто используемые в серверах и мощном оборудовании). Подходит для систем, требующих высокой плотности размещения розеток и надёжной защиты от перегрузок.

Технические характеристики

• Общее количество розеток: 24 (16 × Schuko, 8 × IEC 320 C19)
• Максимальный ток: 32 А
• Напряжение: 220–240 В AC
• Защита: автоматический выключатель на 32 А
• Материал корпуса: алюминий, толщина 1,2 мм
• Подключение входного кабеля: клеммная колодка, допустимое сечение провода до 10 мм2
• Форм-фактор: вертикальный, для монтажа в 19-дюймовые стойки
• Рекомендованная высота стойки: 34 U и выше

Совместимость и монтаж

Блок розеток Cabeus 9545c крепится вертикально к направляющим 19-дюймовой стойки с помощью встроенных кронштейнов, которые входят в комплект. Установка занимает несколько минут: достаточно совместить отверстия кронштейнов с пазами стойки и закрепить болтами. Входной кабель подключается к клеммной колодке - важно использовать провод сечением не более 10 мм2, чтобы избежать перегрева контактов. Монтаж возможен только в стойках глубиной, достаточной для свободного доступа к розеткам и кабельному вводу.

Преимущества

• Высокая плотность розеток: 24 точки питания в одном модуле, экономия места в стойке
• Использование алюминиевого корпуса снижает вес и повышает долговечность по сравнению со сталью
• Автоматический выключатель на 32 А предотвращает аварийные ситуации при перегрузке
• Клеммная колодка вместо встроенного шнура даёт гибкость в выборе входного кабеля
• Schuko и C19 в одной платформе позволяют подключать как бытовую, так и промышленную/серверную технику

Ограничения применения

• Не предназначено для работы при температуре ниже 0 C или выше +40 C - не проверено на экстремальные условия
• Не поддерживает управление по сети (не IP-совместим); нельзя удалённо отключать розетки
• Не рекомендуется для установки в стойки менее 34 U - из-за физических размеров и необходимости зазора для кабелей
• Входной кабель необходимо подключать самостоятельно; готовые шнуры не входят в комплект
• Не подходит для трёхфазного питания - только однофазное 220 В

Примеры использования

• Подключение серверов с C19 и сетевых коммутаторов с Schuko в одной стойке
• Питание тестового стенда с несколькими компьютерами, принтерами и диагностическим оборудованием
• Распределение энергии в telecom-шкафах, где требуется много точек питания без увеличения числа PDU
• Замена нескольких отдельных удлинителей в шкафу на один компактный и защищённый блок

Практические советы

• Перед монтажом проверьте, что ваша стойка имеет достаточную свободную высоту - минимум 34 U, и что кабели не будут перегибаться при подключении
• Выбирайте входной кабель с запасом по длине и сечением 6–10 мм2 - меньшие сечения могут нагреваться при максимальной нагрузке
• Не подключайте устройства с суммарной мощностью свыше 7 kW (32 А × 230 В = ~7,4 кВт) - соблюдайте коэффициент безопасности
• Убедитесь, что все розетки Schuko имеют заземление - алюминиевый корпус не заменяет защитное заземление оборудования
• При использовании в условиях повышенной запылённости регулярно осматривайте контакты - хотя корпус герметичен, сами розетки не имеют IP-защиты
