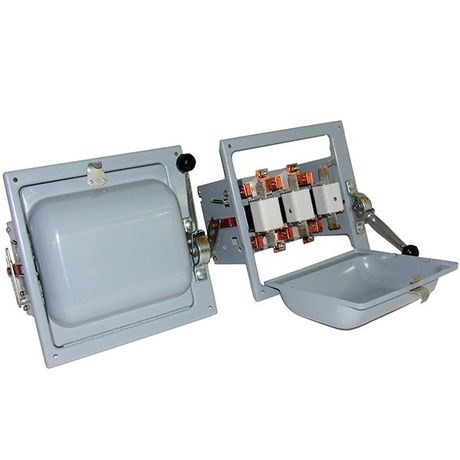

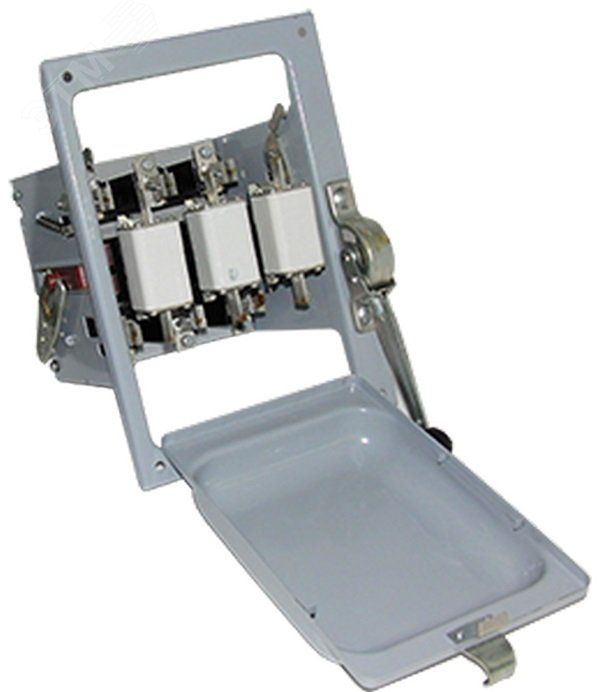

Блок с предохранителем-выключателем БПВ-4У3 400А медные держатели ПН2-400 (медь) Электротехник ET014806

Блок с предохранителем-выключателем БПВ-4У3 400А с медными держателями и ПН2-400 (медь) от бренда Электротехник предназначен для коммутации и защиты электрических цепей постоянного тока до 400 А. Устройство сочетает функции выключателя и предохранителя в одном корпусе, что упрощает монтаж и повышает надёжность в промышленной автоматике.

Назначение и область применения

Блок с предохранителем-выключателем БПВ-4У3 400А используется для безопасного отключения и защиты цепей постоянного тока в силовых установках. Подходит для применения на станках, конвейерах, сварочном оборудовании, системах управления приводами и других устройствах, где требуется быстрый доступ к отключению и замена предохранителей без демонтажа всей системы.

Технические характеристики

• Номинальный ток: 400 А
• Тип тока: постоянный (DC)
• Материал держателей: медь - обеспечивает низкое переходное сопротивление и высокую теплопроводность
• Тип предохранителя: ПН2-400 (медь) - совместим с предохранителями этого типа, рассчитанными на 400 А
• Конструкция: компактный блок с механическим выключателем и сменным предохранителем

Совместимость и монтаж

Блок с предохранителем-выключателем БПВ-4У3 400А требует установки предохранителя ПН2-400 (медь) соответствующего типоразмера. Медные держатели обеспечивают плотный контакт с элементом, снижают нагрев и исключают необходимость в дополнительных шунтах. Для монтажа используются болтовые соединения - рекомендуется соблюдать момент затяжки, указанный в паспорте изделия. Кабельные входы должны иметь достаточную площадь сечения для тока 400 А - обычно это многожильные провода сечением не менее 95–120 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 12433 для аппаратов коммутационных в цепях постоянного тока. Конструкция защищает от случайного прикосновения к токоведущим частям при закрытом положении выключателя. Предохранители ПН2-400 имеют индикацию срабатывания - визуальный контроль перегрузки возможен без вскрытия корпуса.

Преимущества

• Объединённая функция выключателя и предохранителя - экономит место и время при обслуживании
• Медные держатели снижают потери энергии и риск перегрева при длительной нагрузке
• Простая замена предохранителя - не требует отключения всего оборудования
• Высокая механическая прочность корпуса - устойчив к вибрациям и перепадам температур

Ограничения применения

• Не предназначено для работы в цепях переменного тока - только для постоянного тока (DC)
• Работает в условиях, где температура окружающей среды не превышает +40 C; при более высоких значениях необходимо снижение допустимой нагрузки
• Запрещается использовать с предохранителями другого типа или номинала - это нарушает гарантию и создаёт риск аварий
• Не имеет встроенной защиты от перенапряжений - для таких задач требуется дополнительное оборудование

Примеры использования

• Защита цепей питания частотных преобразователей на промышленных линиях
• Отключение и защита сварочных машин постоянного тока
• Коммутирование и защита аккумуляторных батарей в системах бесперебойного питания
• Распределительные щиты в металлургических и машиностроительных производствах

Практические советы

• Перед заменой предохранителя всегда отключите питание - даже при выключенном выключателе часть цепи может находиться под напряжением
• Проверяйте состояние медных держателей на предмет окисления - при наличии налёта очищайте контакты мягкой щёткой
• Выбирайте предохранитель ПН2-400 (медь) только от проверенных производителей - некачественные аналоги могут не сработать при перегрузке
• При проектировании учтите габариты БПВ-4У3 400А - он занимает значительное пространство, поэтому нужна свободная зона вокруг для теплоотвода
• Для систем с частыми включениями/отключениями используйте устройство только в режиме, предусмотренном заводом - избыточная частота операций сокращает срок службы механизма выключателя
