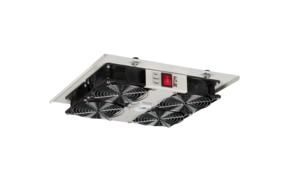

Вентиляторный блок TLK для шкафов серии TFI и TWI глубиной от 450 мм 4 вентилятора - ЭКО38310 TLK-FAN4-TERM-I-GY

Блок вентиляторный для шкафов TFI-R, TFI, TWI-R, TWI глубиной от 450 мм, 4 вентилятора с терморегулятором, без шнура питания, серый - модуль для активного охлаждения внутри телекоммуникационных и силовых шкафов. Бренд TLK предлагает этот вариант как часть серии Lite, где четыре вентилятора работают совместно с терморегулятором, обеспечивая точную температурную защиту оборудования. Артикулы эко38310 и tlk-fan4-term-i-gy соответствуют одному изделию.

Назначение и область применения

Блок вентиляторный предназначен для принудительного охлаждения внутреннего пространства шкафов серии TFI и TWI, особенно когда оборудование генерирует тепло и требует стабильной температуры. Подходит для установки в телекоммуникационные, серверные, автоматизации и распределительные шкафы. Монтируется вместо заглушек в крышу или нижнюю часть шкафа, если его глубина не менее 450 мм. Применяется там, где важно избежать перегрева контроллеров, преобразователей, коммутационных устройств.

Технические характеристики

• Количество вентиляторов: 4 шт., диаметром 120 мм каждый
• Размеры корпуса: 320×320 мм, высота - 0 мм (плоский монтаж)
• Материал корпуса: сталь 1 мм с порошковым покрытием (RAL 7035, светло-серый)
• Степень защиты IP20 - защита от крупных частиц, но не от воды и пыли
• Терморегулятор: включение при заданной температуре от 0 до 60 C, выключение - при снижении на 7 C +-4 C
• Электропитание: 220 В, 50 Гц; разъем типа IEC 60320 C14 с предохранителем
• Климатическое исполнение: УХЛ 4.2 по ГОСТ 15150-69
• Рабочий диапазон температур: +5…+40 C
• Относительная влажность: 45–80 % при 25 C
• Атмосферное давление: 60,0–106,7 мПа (450–880 мм рт. ст.)

Совместимость и монтаж

Блок вентиляторный для шкафов TFI-R, TFI, TWI-R, TWI устанавливается в заранее подготовленные прямоугольные проемы в стенках шкафов серии TLK. Размеры 320×320 мм точно соответствуют стандартным отверстиям под заглушки. Крепится саморезами через фланец корпуса. Нет необходимости в сверлении - достаточно удалить заглушку. Электропитание подключается внешним кабелем с вилкой C13 (не в комплекте). Разъем C14 расположен на тыльной стороне корпуса. Все вентиляторы запитываются параллельно от одного источника - один кабель управляет всеми четырьмя.

Безопасность и стандарты

Устройство имеет встроенный предохранитель на входе питания, защищающий цепь от перегрузки. Соответствует требованиям ГОСТ 15150-69 для климатического исполнения УХЛ 4.2 - то есть рассчитано на работу в условиях нормального производственного помещения, без экстремальных температур и влаги. IP20 исключает использование в сырых, пыльных или открытых зонах. Предназначен исключительно для внутренней установки в закрытые металлические шкафы.

Преимущества

• Четыре вентилятора обеспечивают равномерный воздушный поток по всей площади шкафа
• Терморегулятор позволяет экономить энергию - вентиляторы включаются только при необходимости
• Порошковое покрытие устойчиво к механическим повреждениям и коррозии
• Плоская форма (0 мм по высоте) не занимает лишнее пространство внутри шкафа
• Совместим со стандартными шкафами TLK - не требуется адаптеров или доработок

Ограничения применения

• Не допускается установка во влажных, пыльных или наружных помещениях - степень защиты IP20 недостаточна
• Не работает при температуре ниже +5 C или выше +40 C
• Не содержит собственный кабель питания - необходимо приобрести отдельно кабель с вилкой C13
• Подходит только для шкафов глубиной ≥450 мм - меньшая глубина не позволит правильно смонтировать блок
• Не рекомендован для шкафов с высокими уровнями электромагнитных помех - отсутствует экранирование

Примеры использования

• Шкаф управления частотным преобразователем на производстве
• Телекоммуникационный шкаф с оборудованием оптоволоконной связи
• Щит автоматизации технологической линии с PLC и реле
• Распределительный щит с большим количеством контакторов и тепловых реле

Практические советы

• Перед монтажом проверьте, что отверстие в шкафе точно соответствует 320×320 мм - иначе потребуется доработка
• Выбирайте кабель питания с вилкой C13 достаточной длины, чтобы он легко доставал до ближайшей розетки без натяжения
• Настройте терморегулятор на 35–40 C - этого достаточно для большинства промышленных систем, избегая постоянной работы вентиляторов
• Проверяйте наличие предохранителя перед первым включением - он может быть снят для транспортировки
• Не используйте блок в качестве единственной системы охлаждения в шкафах с мощностью heat load > 500 Вт - возможен перегрев
