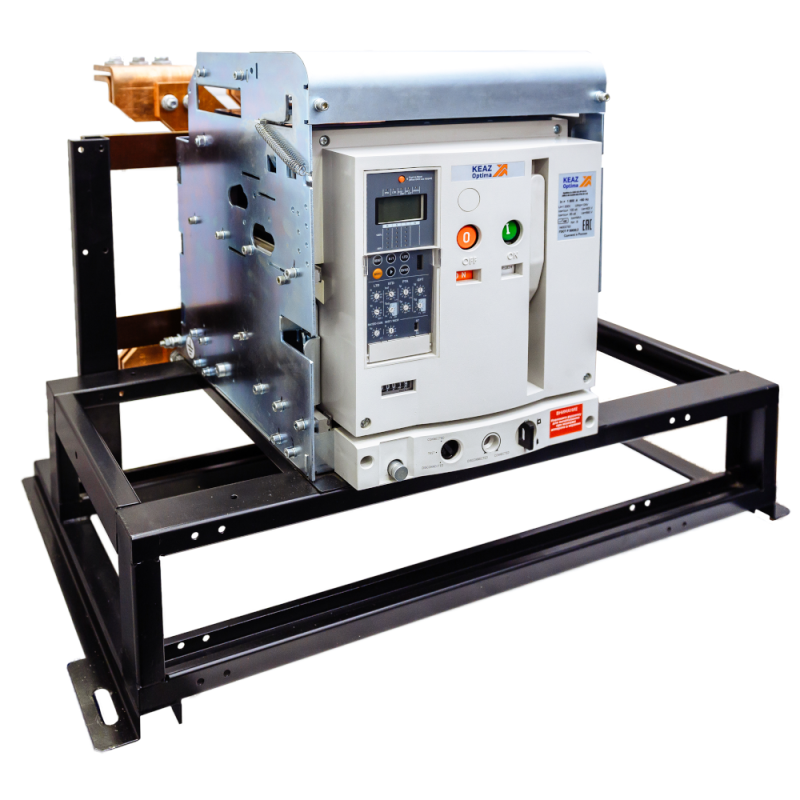

Блок замены автоматического выключателя-АВМ20СВ/НВ-OptiMat A-1600-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-05 КЭАЗ 309500

Блок замены автоматического выключателя АВМ20СВ/НВ OptiMat A-1600-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-05 предназначен для замены устаревших или отказавших автоматических выключателей в существующих щитах без переделки конструкции. Этот продукт от КЭАЗ позволяет обновить защиту оборудования с минимальным простоем, сохраняя совместимость с уже установленными системами управления.

Назначение и область применения

Блок замены автоматического выключателя АВМ20СВ/НВ OptiMat A-1600-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-05 используется для модернизации старых распределительных устройств, где требуется повысить надежность, увеличить отключающую способность или заменить устаревший расцепитель. Подходит для промышленных объектов: станций управления, производственных линий, насосных станций, энергообъектов. Особенно эффективен там, где невозможно или невыгодно менять всю ячейку - достаточно заменить только выключатель.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока, включая промышленные системы 400–690 В.
• Номинальный ток: 1600 А - рассчитан на постоянную нагрузку до 1600 А, соответствует высоким требованиям крупных потребителей.
• Количество полюсов: 3 - трёхполюсная конструкция для трехфазных цепей.
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до 85 кА, что обеспечивает защиту даже в мощных распределительных сетях.
• Тип расцепителя: электронный - точная настройка порогов перегрузки и короткого замыкания, возможность диагностики состояния сети.
• Диапазон установки расцепителя перегрузки: 1600 А - фиксированный предел, не регулируемый; подбирается под конкретную нагрузку.
• Моторный привод: встроенный - позволяет дистанционно включать и отключать выключатель через внешние команды, без ручного воздействия.
• Конструкция: выдвижное/выкатное устройство - вынимается из корпуса для обслуживания без демонтажа проводов.
• Способ монтажа: монтажная плата - устанавливается на жесткую основу внутри шкафа, не требует DIN-рейки.
• Подключение силовой цепи: болтовое - надежное соединение с медными шинами или кабелями через зажимы M12–M16.
• Степень защиты IP00 - не имеет внешней защиты, применяется только внутри закрытых щитов;
• Управление: кнопка нажимная - ручное управление доступно через фронтальную кнопку включения/отключения;
• Вспомогательные контакты: 6 шт. - используются для сигнализации положения (включен/отключен), связи с системами АВР и контроля.

Совместимость и монтаж

Блок замены автоматического выключателя АВМ20СВ/НВ OptiMat A-1600-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-05 является прямой ретрофит-заменой для модели 291966 OptiMat A-1600-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-03. Сохраняет те же габариты, расположение клемм, тип разъемов для вторичных цепей и схему крепления. Монтаж выполняется без сверления, резки или изменения шкафа. Все крепежи, инструкция и паспорт входят в комплект. Разъемы для управления совпадают с оригиналом - можно подключить без переоборудования кабельных трасс.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-2 для низковольтных выключателей. Наличие электронного расцепителя гарантирует селективность и точность срабатывания. Отключение при КЗ происходит за доли секунды, снижая риск повреждения оборудования. Однако, поскольку степень защиты IP00, использование вне герметичных шкафов запрещено - контакт с токоведущими частями возможен при открытой дверце.

Преимущества

• Не требует реконструкции шкафа - экономит время и деньги.
• Встроенная система управления - позволяет выполнять дистанционное включение/отключение и интегрировать в АВР.
• Высокая отключающая способность (85 кА) - обеспечивает безопасность в условиях повышенных токов КЗ.
• Шесть вспомогательных контактов - дают гибкость для создания сложных схем управления и сигнализации.
• Готовые разъемы - позволяют выполнить замену силами обслуживающего персонала, без вызова специалистов.
• Срок службы и надежность выше, чем у аналогов - благодаря современной технологии производства КЭАЗ.

Ограничения применения

• Не предназначена для наружной установки - IP00 требует обязательного размещения внутри закрытого металлического шкафа.
• Фиксированный номинал расцепителя (1600 А) - нельзя изменить диапазон чувствительности, подбор осуществляется на этапе заказа.
• Требуется наличие свободного места в шкафу - габариты устройства значительны, проверьте соответствие по чертежам.
• Не поддерживает коммуникацию по протоколам (Modbus, Profibus) - управление только через дискретные сигналы и кнопки.

Примеры использования

• Замена устаревшего автомата в главном вводе промышленного цеха с 63 кА на 85 кА.
• Обновление распределительного щита на насосной станции без остановки всего участка.
• Добавление функции дистанционного управления в существующую систему АВР с использованием встроенных вспомогательных контактов.
• Ремонт после аварии - быстрая замена вышедшего из строя выключателя в течение одного рабочего дня.

Практические советы

• Перед монтажом проверьте соответствие габаритов и расположения клемм с вашим старым оборудованием - используйте чертежи из паспорта.
• При подключении силовых кабелей соблюдайте момент затяжки болтов - указанный в инструкции, чтобы избежать перегрева.
• Используйте все 6 вспомогательных контактов - они позволяют контролировать состояние выключателя в SCADA-системе.
• При работе с моторным приводом убедитесь, что источник питания 220 В или 380 В (по схеме) подключен правильно - иначе привод не сработает.
• Плановое обслуживание: каждые 2 года проверяйте состояние контактов и чистоту внутренних механизмов - особенно при наличии пыли в помещении.
