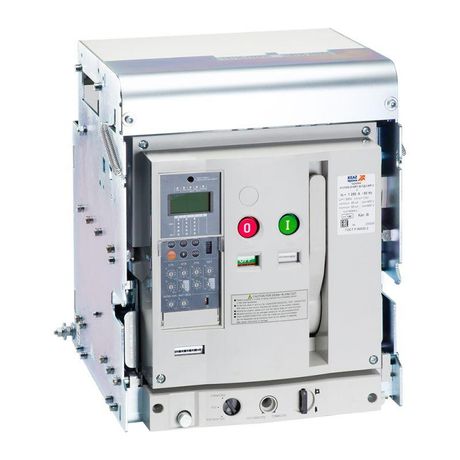

Выключатель автоматический 3п 1600А OptiMat A 1600 S2 3P 85 D MR8.0 B C2200 M2 P01 S1 03 КЭАЗ 277240

Автоматический выключатель OptiMat A-1600-S2-3P-85-D-MR8.0-B-C2200-M2-P01-S1-03 КЭАЗ - это трёхполюсный воздушный выключатель на 1600 А с высокой отключающей способностью 85 кА, предназначенный для защиты и коммутации мощных электрических цепей в промышленных распределительных устройствах. Выключатель OptiMat A-1600-S2-3P-85-D-MR8.0-B-C2200-M2-P01-S1-03 КЭAZ оснащён выдвижной конструкцией и моторным приводом, что упрощает обслуживание и повышает безопасность при работе.

Назначение и область применения

Выключатель Optimat A-1600-S2-3P-85-D-MR8.0-B-C2200-M2-P01-S1-03 КЭАЗ предназначен для защиты силовых цепей постоянного и переменного тока от перегрузок, коротких замыканий и аварийных режимов. Применяется в качестве главного вводного автомата или секционного выключателя в распределительных щитах среднего и крупного масштаба. Подходит для объектов с высокими требованиями к надёжности: промышленные предприятия, энергообъекты, метрополитены, судостроение, системы бесперебойного питания.

Технические характеристики

• Номинальный ток: 1600 А
• Номинальное напряжение: до 690 В переменного тока
• Отключающая способность: 85 кА при переменном токе
• Количество полюсов: 3
• Тип конструкции: выдвижное/выкатное исполнение - позволяет извлекать аппарат из корпуса без демонтажа проводов
• Диапазон настройки тепловой защиты: 640–1600 А - гибкая адаптация под нагрузку
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Тип подключения: болтовое - требует точного затягивания клемм
• Управление: кнопка нажимная для ручного включения/отключения
• Вспомогательные контакты: 6 шт. - для сигнализации состояния, удалённого управления и блокировок
• Моторный привод: да - обеспечивает дистанционное управление и автоматическое включение/отключение

Совместимость и монтаж

Выключатель OptiMat A-1600-S2-3P-85-D-MR8.0-B-C2200-M2-P01-S1-03 КЭАЗ устанавливается в специализированные ячейки или сборочные рамы, совместимые с выкатными системами КЭАЗ. Для монтажа требуется свободное пространство вокруг аппарата для выдвижения - минимум 800 мм глубины перед панелью. Болтовое подключение требует соблюдения момента затяжки - используйте динамометрический ключ. Моторный привод подключается к внешнему источнику управления 220 В AC / 24 В DC - проверьте соответствие напряжения в проекте. Вспомогательные контакты можно использовать для индикации положения (включен/отключен) и связи с системами АСУ ТП.

Безопасность и стандарты

Выключатель OptiMat A-1600-S2-3P-85-D-MR8.0-B-C2200-M2-P01-S1-03 КЭАЗ соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для работы в условиях промышленных помещений класса IP20. Конструкция исключает случайное прикосновение к токоведущим частям при закрытой двери. Выдвижная система снижает риск поражения током при техническом обслуживании - работа выполняется при отключении питания и фиксированном положении выкатного механизма.

Преимущества

• Высокая отключающая способность 85 кА - гарантирует надёжную работу даже при серьёзных КЗ
• Выкатная конструкция - экономит время на обслуживание и ремонт
• Широкий диапазон настройки защиты (640–1600 А) - позволяет точно подстроить под реальную нагрузку
• Интегрированный моторный привод - реализует автоматизацию и дистанционное управление без модульных доработок
• 6 вспомогательных контактов - обеспечивают гибкую интеграцию в системы контроля и безопасности

Ограничения применения

• Не предназначен для установки вне помещения - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды
• Требует жестко закреплённой металлической рамы - не допускается монтаж на пластиковые или деревянные панели
• Работает только в нормальных температурных условиях: от -25C до +40C - не используется в холодильных камерах или на открытых площадках
• Не имеет встроенного заземления - необходимо обеспечивать отдельный контур заземления согласно ПУЭ
• Подключение через болты требует регулярной проверки затяжки - ослабление вызывает нагрев и выход из строя

Примеры использования

• Главный ввод в распределительном пункте (РП) завода с суммарной нагрузкой около 1 МВт
• Секционный выключатель в двухцепной системе питания цеха
• Защита трансформатора 10/0,4 кВ, 1600 кВА
• Коммуникационный узел в метро - управление питанием эскалаторов и вентиляции
• Система бесперебойного питания (UPS) с байпасом и автоматическим переключением

Практические советы

• Перед первым запуском проверьте настройку тока срабатывания термической защиты - она должна быть ниже максимальной рабочей нагрузки цепи
• При использовании моторного привода убедитесь, что источник управления (например, PLC) имеет достаточную мощность и защиту от импульсных помех
• Для удобства диагностики подключите хотя бы один вспомогательный контакт к световому индикатору на лицевой панели
• При плановом обслуживании всегда отключайте питание, затем выдвигайте выключатель и фиксируйте его в сервисном положении
• Не используйте выключатель OptiMat A-1600-S2-3P-85-D-MR8.0-B-C2200-M2-P01-S1-03 КЭАЗ в сетях с постоянным током - он рассчитан только на переменный ток
