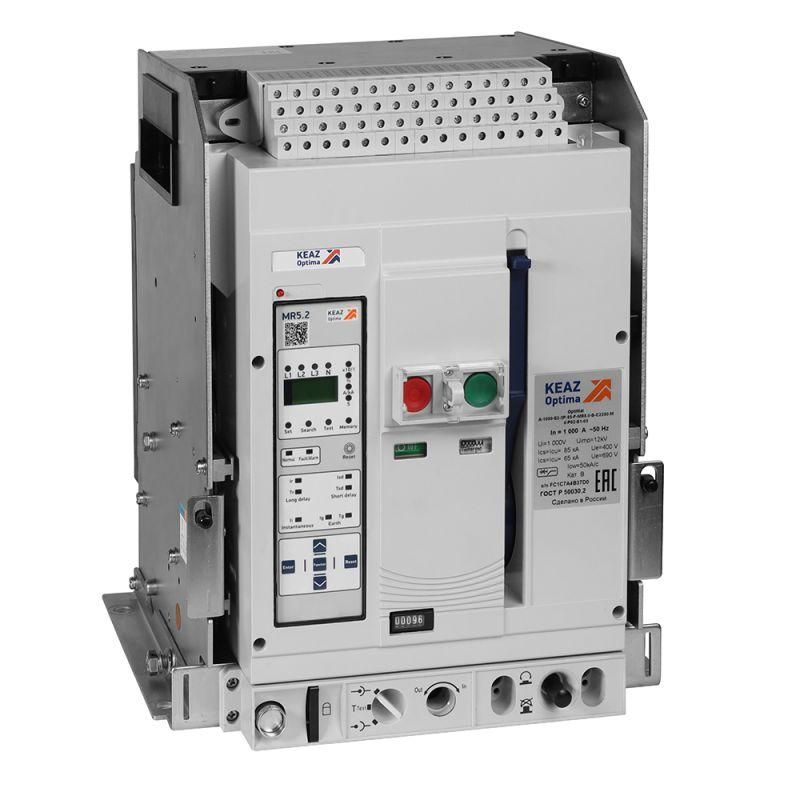

Выключатель автоматический воздушный OptiMat A-1600-S1-3P-50-D-MR5.2-B-C2200-M2-P05-S2-06 КЭАЗ 366230

Автоматический выключатель OptiMat A-1600-S1-3P-50-D-MR5.2-B-C2200-M2-P05-S2-06 от КЭАЗ предназначен для защиты и коммутации мощных электрических цепей в промышленных объектах. Высокая отключающая способность, выдвижная конструкция и электронный расцепитель делают этот выключатель надёжным решением для систем с большими нагрузками.

Назначение и область применения

OptiMat A-1600-S1-3P-50-D-MR5.2-B-C2200-M2-P05-S2-06 используется для защиты силовых цепей переменного тока в распределительных устройствах высокой мощности. Подходит для установки в промышленных щитах, на подстанциях, в цехах с крупными двигателями, конвейерами, сварочным оборудованием и другими потребителями с токами до 1600 А. Применяется там, где требуется точная настройка защиты и возможность обслуживания без полного отключения сети.

Технические характеристики

• Номинальное напряжение: 690 В — работает в сетях до среднего класса напряжений, включая 400 В и 660 В.
• Количество полюсов: 3 — защищает трёхфазную цепь.
• Номинальный ток: 1600 А — максимальный постоянный ток, который выключатель может проводить без нагрева.
• Номинальная отключающая способность: 50 кА — способен безопасно отключить аварийный ток короткого замыкания до 50 тысяч ампер.
• Тип расцепителя: электронный — позволяет точно настраивать пороги срабатывания по току, времени и другим параметрам.
• Степень защиты: IP20 — защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытый щит.
• Вид привода: двигательный — обеспечивает автоматическое включение/выключение через внешний управляющий сигнал.
• Тип подключения: болтовое — фиксация шин и кабелей с помощью болтов, требует правильного момента затяжки.
• Количество переключающих контактов: 6 — позволяет реализовать сложные схемы управления и сигнализации.
• Рабочая температура: от -40 °C до +70 °C — подходит для холодных и жарких помещений, включая неотапливаемые зоны.
• Способ монтажа: на винты — крепится к раме или платформе с помощью болтовых отверстий.

Совместимость и монтаж

OptiMat A-1600-S1-3P-50-D-MR5.2-B-C2200-M2-P05-S2-06 имеет выдвижную конструкцию — устройство можно вывести из корпуса щита для осмотра, диагностики или замены без демонтажа шин. Это снижает время простоев. Для монтажа необходима прочная металлическая рама с отверстиями под винты. Учитывайте посадочные размеры — выключатель занимает значительное место, требует свободного пространства перед собой для выдвижения. Подключение шин возможно как спереди, так и сзади — с возможностью поворота, что удобно при ограниченном доступе к щиту. Все клеммы рассчитаны на медные шины сечением, соответствующее 1600 А.

Безопасность и стандарты

OptiMat A-1600-S1-3P-50-D-MR5.2-B-C2200-M2-P05-S2-06 соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Электронный расцепитель обеспечивает многоступенчатую защиту: от перегрузки, короткого замыкания и несимметрии токов. Наличие кнопки нажимной для ручного управления позволяет оператору вручную отключить оборудование в экстренной ситуации. Максимальная отключающая способность до 150 кА (по заявлениям производителя) указывает на повышенную надёжность при серьёзных авариях — хотя номинальная величина — 50 кА, реальная предельная способность выше.

Преимущества

• Высокая отключающая способность — до 150 кА, что превышает базовые требования многих проектов.
• Устойчивость к механическому износу — до 30 000 циклов включения/отключения, что увеличивает срок службы в частых режимах работы.
• Работа в широком диапазоне температур — от -40 °C до +70 °C, подходит для суровых условий.
• Интерфейс меню на русском языке — упрощает настройку расцепителя без перевода документации.
• Гарантия 5 лет — один из самых длинных сроков среди аналогов в этом классе.
• Подключение шин с двух сторон — даёт гибкость при проектировании щитов и экономит пространство.

Ограничения применения

• Не предназначена для установки на открытом воздухе — степень защиты IP20 не защищает от влаги и пыли, требует герметичного щита.
• Не подходит для бытовых или маломощных объектов — слишком большой ток и цена, избыточен для нагрузок ниже 800 А.
• Требует специализированного обслуживания — электронный расцепитель нуждается в программировании и диагностике, не все мастера умеют работать с таким типом.
• Занимает много места — выдвижная конструкция требует минимум 80–100 см свободного пространства перед щитом.

Примеры использования

• Главный входной автомат в промышленном цехе с несколькими тяжёлыми станками.
• Защита главного питания на заводе по производству стали или алюминия.
• Коммутирующее устройство в системе бесперебойного питания (UPS) средней и большой мощности.
• Щиты управления на нефтеперерабатывающих предприятиях, где важна надёжность и ремонтопригодность.

Практические советы

• При заказе проверьте совпадение номинала тока (1600 А) с вашей нагрузкой — не выбирайте меньший, но и не берите сильно больше — это нецелесообразно.
• Для монтажа используйте момент затяжки, указанный в руководстве — переусердствовать нельзя, чтобы не повредить контактные поверхности.
• Обязательно запишите настройки расцепителя — они сохраняются в памяти, но потеря питания без батареи может сбросить параметры.
• При использовании в условиях сильной вибрации — дополнительно закрепите выключатель антивибрационными прокладками.
• Для сервисного обслуживания всегда отключайте питание и применяйте процедуры LOTO (блокировка-маркировка) — даже при выключенном положении есть опасность остаточных зарядов.
