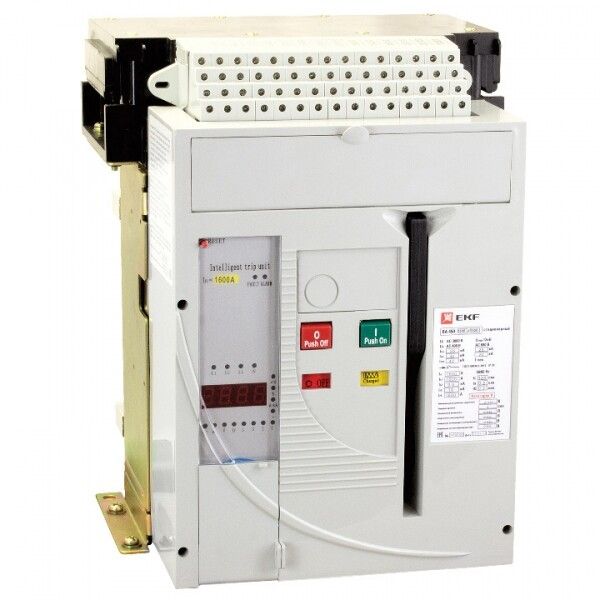

Автоматический выключатель ВА-450 1600/1600А 3P 55кА выкатной EKF | mccb450-1600-1600v

Автоматический выключатель ВА-450 1600/1600А 3P 55кА выкатной — это надёжное коммутационное устройство серии PROxima от EKF, предназначенное для защиты мощных трёхфазных сетей от перегрузок, коротких замыканий и замыканий на землю. Выкатная конструкция обеспечивает безопасную замену и обслуживание без отключения всей системы.

Назначение и область применения

Автоматический выключатель ВА-450 1600/1600А 3P 55кА выкатной используется в качестве вводного аппарата в распределительных устройствах высокой мощности. Применяется в ГРЩ, ЩС, на низкой стороне трансформаторных подстанций 10/0,4 кВ, для защиты электродвигателей, отходящих линий и систем автозапуска резерва. Подходит для установки в промышленных объектах, энергообъектах, крупных производственных цехах и объектах ЖКХ.

Технические характеристики

• Количество полюсов: 3 — защищает все три фазы одновременно;
• Номинальный ток: 1600 А — максимальный постоянный ток, который выключатель может проводить без отключения;
• Номинальная отключающая способность: 55 кА — способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400–690 В — работает в сетях переменного тока до 690 В, 50 Гц;
• Тип расцепителя: термомагнитный — сочетает тепловую защиту от перегрузок и магнитную от коротких замыканий;
• Диапазон настройки защиты от перегрузки: 640–1600 А — можно точно настроить порог срабатывания под нагрузку оборудования;
• Диапазон регулировки расцепителя КЗ: 6400–128000 А — позволяет адаптировать чувствительность к импульсным токам;
• Защита от замыканий на землю: да — реагирует на утечки тока в землю, повышает безопасность;
• Моторный привод: да — позволяет дистанционно включать/выключать аппарат через внешний сигнал;
• Расцепитель минимального напряжения: да — отключает при снижении напряжения ниже заданного уровня (защита от просадок);
• Степень защиты: IP30 — защищён от доступа к токоведущим частям инструментами, но не от пыли и влаги — требует установки в закрытых щитах;
• Тип подключения: болтовое — надёжное механическое соединение с шинами или кабелями;
• Способ монтажа: монтажная плата — устанавливается на специальные направляющие в сборке;
• Индикатор отключения и указатель расцепления: да — наглядно показывает причину отключения (перегрузка, КЗ, МН);
• Количество переключающих контактов: 4 — позволяет использовать один контакт для сигнализации состояния;
• Гарантийный срок: 84 месяца — длительная гарантия, подтверждает качество сборки и компонентов.

Совместимость и монтаж

Автоматический выключатель ВА-450 1600/1600А 3P 55кА выкатной совместим с панелями, оборудованными стандартными направляющими для выкатных модулей серии ВА-45. Установка возможна только в закрытые металлические шкафы с доступом спереди. Для работы с моторным приводом требуется подключение управляющего напряжения (обычно 220 В AC или 24 В DC — уточнять по схеме). Болтовое подключение требует соблюдения момента затяжки — не более 15 Н·м для входных клемм. Перед монтажом проверьте соответствие сечения кабелей (минимально 2×185 мм² для 1600 А).

Безопасность и стандарты

Автоматический выключатель ВА-450 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Защита от замыканий на землю реализована в соответствии с классом B. Конструкция исключает случайное прикосновение к токоведущим частям при закрытой передней крышке. Отключение при минимальном напряжении предотвращает запуск оборудования при нестабильном питании.

Преимущества

• Выкатная конструкция позволяет менять расцепитель или сам выключатель без демонтажа шин и отключения всего щита — экономит время на обслуживании;
• Широкий диапазон настройки защит — точная адаптация под конкретную нагрузку, минимизация ложных срабатываний;
• Поддержка дистанционного управления через моторный привод — удобно для автоматизации и удалённого контроля;
• Наличие защиты от замыканий на землю — повышает безопасность в условиях повышенной влажности или старой изоляции;
• Чёткая индикация причины отключения — ускоряет диагностику отказов;
• Длительная гарантия (7 лет) — подтверждает долговечность компонентов и сборки.

Ограничения применения

• Не предназначен для установки на открытом воздухе — степень защиты IP30 требует герметичного шкафа;
• Не подходит для сетей постоянного тока — только переменный ток 50 Гц;
• Требует значительного места в щите — габариты больше, чем у обычных автоматов;
• Не рекомендован для бытовых или маломощных объектов — избыточен по токовым параметрам;
• Для работы с моторным приводом необходим источник управления — нельзя просто подключить к сети без дополнительной схемы.

Примеры использования

• Вводный автомат в ГРЩ промышленного цеха с мощностью 1 МВт;
• Защита главного двигателя насосной станции 1000 кВт;
• Линия питания группы станков с ЧПУ в автомобильном заводе;
• Система АВР с секционированием — три выключателя ВА-450 обеспечивают переключение между основным и резервным питанием;
• Отходящая линия от трансформатора 10/0,4 кВ к распределительному пункту.

Практические советы

• Перед установкой проверьте, что сечение кабелей соответствует 1600 А — недостаточное сечение вызовет перегрев;
• Настройте защиту от перегрузки ближе к фактической рабочей нагрузке, но не выше 90% от номинала — так повысится надёжность;
• При использовании моторного привода убедитесь, что управляющее напряжение стабильно — скачки могут повредить катушку;
• Обязательно используйте защитные крышки и блокировки — даже при IP30 открытый доступ опасен;
• При замене выкатного автомата всегда отключайте питание и проверяйте отсутствие напряжения — даже при отключенном положении есть риск остаточного заряда;
• Для сервисного обслуживания храните резервный расцепитель того же типа — замена занимает менее 15 минут благодаря выкатному механизму.
