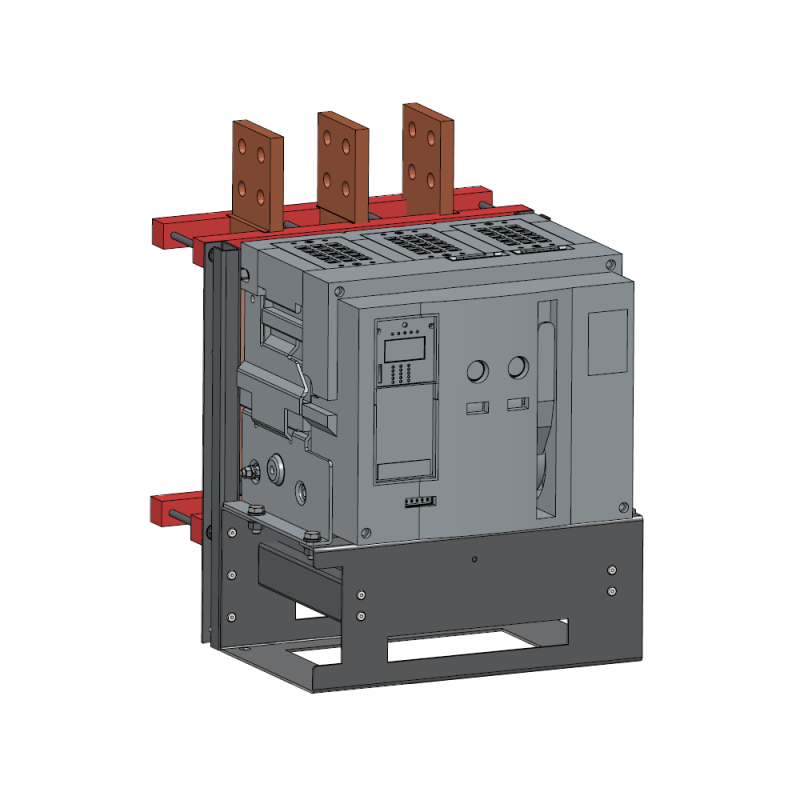

Блок замены автоматического выключателя Э25С OptiMat A-1600-S2-3P-85-F-MR8.1-B-C2200-M2-P00-S1-03 предназначен для замены устаревших или отказавших вводных автоматических выключателей без демонтажа существующего корпуса и проводки. Бренд Кэаз предлагает этот продукт как решение для быстрого и экономичного обновления энергооборудования в промышленных объектах.

Назначение и область применения

Блок замены автоматического выключателя Э25С OptiMat A-1600-S2-3P-85-F-MR8.1-B-C2200-M2-P00-S1-03 используется для модернизации старых щитов и распределительных устройств, где требуется сохранить имеющуюся монтажную платформу и внешние коммуникации. Это особенно актуально для предприятий, где простои недопустимы - например, на пищевых производствах, химзаводах, в системах водоснабжения и на транспорте. Устройство работает как вводной автоматический выключатель в трёхфазных сетях переменного тока до 690 В.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Номинальное напряжение: 690 В
• Номинальный ток: 1600 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА - обеспечивает безопасное отключение даже при крупном КЗ
• Тип расцепителя: электронный - позволяет точно настраивать защиту от перегрузки и короткого замыкания
• Диапазон настройки защиты от перегрузки: 640–1600 А - гибкая адаптация под нагрузку
• Моторный привод: встроенный - управление дистанционно через сигналы АВР или системы контроля
• Способ монтажа: на монтажную плиту - совместим с оригинальным местом установки
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, не предназначено для открытых площадок
• Климатическое исполнение: У3 - умеренные климатические зоны с контролируемой средой
• Диапазон рабочих температур: от –25 C до +70 C
• Количество вспомогательных контактов: 6 - для сигнализации состояния, удаленного управления и связи с АВР
• Подключение силовой цепи: болтовое - надёжное и проверенное соединение
• Наличие окна: да - возможность визуального определения положения контактов
• Тип элемента управления: кнопка нажимная - ручное включение/выключение
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Блок замены автоматического выключателя Э25С OptiMat A-1600-S2-3P-85-F-MR8.1-B-C2200-M2-P00-S1-03 спроектирован как точная замена модели 286509 OptiMat. Он полностью соответствует по габаритам, расположению клемм и типу крепления. Монтаж выполняется на уже установленную монтажную плату без сверления или изменения основания. Все необходимые крепёжные детали и инструкция входят в комплект. Подключение вторичных цепей осуществляется через стандартные разъёмы - это исключает необходимость переделки проводки. Для опытного монтажника работа занимает менее часа, что минимизирует простои.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для высокотоковых распределительных устройств. Номинальная отключающая способность 85 кА гарантирует безопасность при аварийных режимах. Электронный расцепитель предотвращает ложные срабатывания и обеспечивает избирательность защиты. Отсутствие степени защиты выше IP20 указывает на то, что устройство следует использовать внутри закрытых щитовых помещений, защищённых от пыли и влаги.

Преимущества

• Не требует замены всего щита - снижает затраты на ремонт до 70%
• Встроенная система управления с моторным приводом - готова к работе с АВР без доп. оборудования
• Шесть вспомогательных контактов - позволяют легко интегрировать в современные системы учёта и управления
• Высокая отключающая способность - повышает уровень безопасности сети
• Настройка тока перегрузки в широком диапазоне - адаптивность под изменяющиеся условия эксплуатации
• Визуальное окно положения контактов - ускоряет диагностику и обслуживание

Ограничения применения

• Не применяется вне закрытых щитовых комнат - степень защиты IP20 не защищает от воды, пыли и агрессивной среды
• Не рекомендован для мобильных или временных установок - предназначен для постоянной фиксированной установки
• Требуется наличие подходящей монтажной платы от оригинального аппарата 286509 - нельзя установить на любую другую раму
• Работает только в сетях переменного тока - не поддерживает DC
• Температурный диапазон ограничен - не годится для холодильных камер или жарких производств без принудительного охлаждения

Примеры использования

• Обновление вводного автомата на заводе по производству мясной продукции - вместо замены целого щита менеджеры заменили лишь блок, сохранив все провода и интерфейсы
• Модернизация системы питания насосной станции - после выхода из строя старого автомата был установлен новый блок замены без остановки работы
• Оснащение нового АВР на участке металлургии - встроенный двигатель позволил подключить управление через PLC без дополнительных реле

Практические советы

• Перед установкой обязательно проверьте соответствие монтажной платы - она должна быть от оригинального устройства 286509 OptiMat
• Проверьте состояние контактных поверхностей на монтажной плате - грязь или оксиды могут вызвать нагрев
• При первом запуске проведите тестирование всех вспомогательных контактов - используйте мультиметр для проверки замыкания
• Настройку тока перегрузки делайте после запуска оборудования, когда известна реальная нагрузка - начинайте с нижнего порога (640 А) и увеличивайте постепенно
• Не открывайте крышку во время работы - даже при IP20 внутренние части находятся под напряжением
• При использовании в условиях колебаний температуры - следите, чтобы окружающий воздух не превышал +70 C
