Блок замены автоматического выключателя-Э25С-OptiMat A-1600-S2-3P-85-F-MR8.0-B-C2200-M2-P00-S1-03| 287562 | КЭАЗ

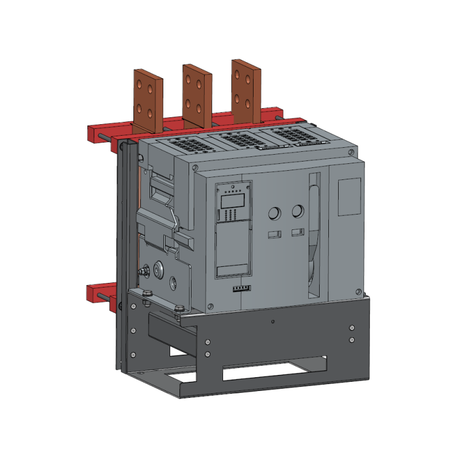

Блок замены автоматического выключателя Э25С OptiMat A-1600-S2-3P-85-F-MR8.0-B-C2200-M2-P00-S1-03 предназначен для замены устаревших или отказавших вводных автоматических выключателей без демонтажа шкафа или изменения проводки. Бренд КЭАЗ Optima обеспечивает совместимость с существующими системами управления, а артикул 287562 указывает на точную модель, подходящую для модернизации мощных электрощитов.

Назначение и область применения

Блок замены автоматического выключателя Э25С OptiMat A-1600-S2-3P-85-F-MR8.0-B-C2200-M2-P00-S1-03 используется для замены старых вводных автоматов в распределительных щитах без полной реконструкции системы. Подходит для объектов с высокой нагрузкой - промышленные линии, насосные станции, энергообъекты, где требуется надежный вводной аппарат с возможностью дальнейшей автоматизации.

Технические характеристики

• Тип: Автоматический выключатель переменного тока (AC)
• Номинальное напряжение: 690 В
• Номинальный ток: 1600 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА - способен безопасно отключить сверхтоки даже при аварийных режимах
• Тип расцепителя: Электронный - позволяет точно настраивать защиту от перегрузки и короткого замыкания
• Диапазон настройки защиты от перегрузки: 640–1600 А - гибкая адаптация под реальную нагрузку
• Моторный привод: Встроенный - обеспечивает дистанционное управление и возможность интеграции в системы АВР
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, не предназначено для открытой установки вне корпуса
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Диапазон рабочих температур: от –25 C до +70 C - работает в условиях холодных ангаров и жарких помещений
• Климатическое исполнение: У3 - рассчитан на умеренный климат с контролируемой влажностью
• Количество вспомогательных контактов: 6 - для передачи сигналов состояния (закрыт/открыт) в систему управления
• Способ монтажа: Монтажная плата - фиксируется на раме или платформе внутри щита
• Подключение силовой цепи: Болтовое - надёжное, проверенное соединение, требует затяжки моментом по инструкции
• Наличие окна: Да - позволяет визуально определить положение контактов без вскрытия корпуса
• Тип элемента управления: Кнопка нажимная - ручное включение/выключение
• Гарантийный срок: 60 месяцев - один из самых длинных в классе

Совместимость и монтаж

Блок замены автоматического выключателя Э25С OptiMat A-1600-S2-3P-85-F-MR8.0-B-C2200-M2-P00-S1-03 спроектирован как прямая замена для аналогичных устройств старого образца. Он имеет те же габариты, расположение болтовых зажимов и разъёмов для вторичных цепей, что позволяет установить его вместо старого аппарата без переделки шкафа. Все крепления, инструкция и паспорт входят в комплект. Монтаж выполняется силами обслуживающего персонала - не требуется вызов специализированных бригад. Для работы необходимо отключить питание, снять старый выключатель, закрепить новый на монтажной плате и подключить силовые и управляющие провода по цветовой маркировке.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для коммутационной аппаратуры. Номинальная отключающая способность 85 кА гарантирует безопасное отключение при максимальных токах КЗ. Электронный расцепитель предотвращает ложные срабатывания и обеспечивает селективность. Защита от перегрузки настраивается в диапазоне 640–1600 А, что исключает риск перегрева кабелей. IP20 не допускает попадания воды или пыли внутрь - использование вне герметичных шкафов запрещено.

Преимущества

• Не требует замены всего шкафа - экономия до 70% стоимости ремонта
• Минимальное время простоя - замена занимает несколько часов, а не дни
• Встроенный двигательный привод - готов к работе с системами АВР без дополнительных модулей
• Шесть вспомогательных контактов - позволяют легко интегрировать в SCADA, PLC и другие системы контроля
• Высокая отключающая способность - 85 кА подходит для крупных промышленных объектов
• Гарантия 5 лет - выше среднего показателя для данной категории продукции

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует наличия корпуса или шкафа
• Не поддерживает механический привод - если система управления использует только рычаги, потребуется замена всей схемы
• Требует стабильного питания для электронного расцепителя - при частых просадках напряжения возможны сбои в работе защиты
• Не совместим с выключателями других серий - нельзя использовать как универсальный заменитель; подходит только для замены именно OptiMat A-1600-S2-3P-85-F-MR8.0-B-C2200-M2-P00-S1-03

Примеры использования

• Замена старого автомата в вводном щите цеха с мощностью 1 МВт
• Обновление системы в распределительном пункте тепловой станции без остановки производства
• Модернизация щита на пищевом предприятии с внедрением АВР через встроенные контакты
• Ремонт после выхода из строя автомата в подстанции, где невозможно отключить питание на длительный срок

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров и расположения болтовых зажимов с вашим старым оборудованием - даже небольшое отличие может помешать установке
• При подключении силовых кабелей соблюдайте момент затяжки - указан в инструкции, переусердствовать опасно
• Настройку тока срабатывания защиты делайте после включения нагрузки - начните с минимального значения 640 А и повышайте постепенно
• Используйте вспомогательные контакты для сигнализации состояния: откройте цепь на пульте управления, чтобы видеть, когда выключатель отключен
• Для долгой службы следите за чистотой контактов - периодически протирайте их сухой тряпкой, особенно в помещениях с повышенной запылённостью
• Не устанавливайте рядом с источниками сильного нагрева - температура выше +70 C снижает срок службы электроники
