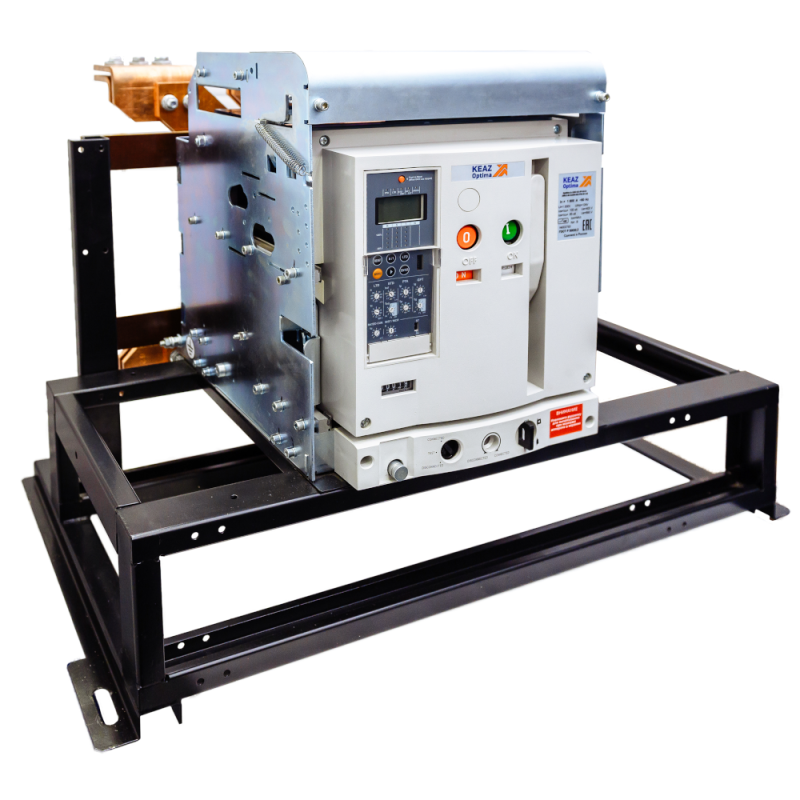

Блок замены выключателя автоматического (Ретрофит) БЗАВ-АВМ20СВ/НВ-OptiMat A-1600-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-03 | 336342 КЭАЗ

Блок замены автоматического выключателя АВМ20СВ/НВ OptiMat A-1600-S2-3P-85-D-MR8.1-B-C2200-M2-P01 предназначен для замены устаревших или повреждённых автоматических выключателей в существующих распределительных щитах без переделки монтажной платформы. Этот продукт от КЭАЗ позволяет обновить систему защиты, сохранив уже установленную шину и корпус, что снижает время простоя и стоимость ремонта.

Назначение и область применения

Блок замены автоматического выключателя АВМ20СВ/НВ OptiMat A-1600-S2-3P-85-D-MR8.1-B-C2200-M2-P01 используется для модернизации старых распределительных устройств, где ранее были установлены аналогичные модели АВМ20СВ/НВ. Он подходит для промышленных объектов: цехов, насосных станций, компрессорных установок, конвейерных линий - там, где требуется надёжная защита от перегрузок и коротких замыканий при высоких токах.

Технические характеристики

• Номинальное напряжение: 690 В - работает в трёхфазных сетях до 690 В переменного тока.
• Номинальный ток длительной нагрузки: 1600 А - способен бесперебойно проводить ток до 1600 ампер без перегрева.
• Номинальная отключающая способность: 85 кА - способен безопасно отключить цепь при токе короткого замыкания до 85 тысяч ампер.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Диапазон установки расцепителя перегрузки: 1–600 А - можно настроить чувствительность защиты в широком диапазоне, адаптируя под конкретную нагрузку.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не рассчитан на пылевлагозащиту; требует установки внутри закрытого щита.
• Тип подключения силовой цепи: Подключение на шину - монтируется прямо на DIN-шину, не требует внешних кабельных соединений.
• Моторный привод: Да - позволяет дистанционно включать и отключать выключатель через команду из пульта или системы автоматизации.
• Тип элемента управления: Кнопка нажимная - наличие механической кнопки для ручного управления в аварийных ситуациях.
• Количество вспомогательных контактов: 6 - обеспечивают сигналы состояния (включен/отключен) для систем контроля и сигнализации.
• Конструкция прибора: Выдвижное/выкатное устройство - позволяет легко извлекать блок для обслуживания без демонтажа всей системы.

Совместимость и монтаж

Блок замены автоматического выключателя АВМ20СВ/НВ OptiMat A-1600-S2-3P-85-D-MR8.1-B-C2200-M2-P01 совместим с монтажными рамками и шинами, предназначенными для оригинальных выключателей АВМ20СВ/НВ. Установка выполняется путём вставки в готовую направляющую - никаких сверления или доработки конструкции не требуется. Моторный привод подключается к стандартным клеммам управления, вспомогательные контакты используются для интеграции в SCADA или PLC-системы. Для работы с моторным приводом необходим источник постоянного или переменного тока 220 В (указан в описании производителя C2200).

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-2 и ГОСТ Р 50030.2. Применение в соответствии с инструкцией обеспечивает безопасность персонала и оборудования. IP20 не допускает использование вне закрытых щитов - установка в открытых зонах с риском попадания пыли или влаги запрещена.

Преимущества

• Замена без переделки - сохраняет существующую инфраструктуру, экономит время и деньги.
• Выкатная конструкция - удобство диагностики и замены без отключения всего щита.
• Широкий диапазон настройки расцепителя - гибкая адаптация под изменяющиеся нагрузки.
• Моторный привод + 6 вспомогательных контактов - идеально для автоматизированных систем.
• Высокая отключающая способность (85 кА) - гарантирует безопасность даже при серьёзных авариях.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает герметичность.
• Требуется наличие шины и монтажной рамки, совместимой с моделью АВМ20СВ/НВ - не подходит для новых установок без предварительной подготовки.
• Не предназначено для частого ручного включения/отключения - основное применение - автоматическая защита, ручная кнопка - только для экстренных ситуаций.
• Не рекомендовано использовать в сетях с напряжением выше 690 В или постоянном токе - выход за пределы номинала недопустим.

Примеры использования

• Замена отказавшего автомата на участке конвейера в пищевом цехе, где необходимо сохранить существующую шину и минимизировать простои.
• Обновление защиты в распределительном щите насосной станции после увеличения мощности насосов - новый расцепитель настраивается на 450 А вместо прежних 300 А.
• Интеграция в систему автоматизации завода: моторный привод управляет выключателем через PLC, а 6 вспомогательных контактов передают состояние в операторскую панель.

Практические советы

• Перед заменой проверьте соответствие типоразмера и расположения шины - даже незначительное отличие может помешать установке.
• Настройте расцепитель перегрузки точно под текущую нагрузку - слишком высокая настройка снижает защиту, слишком низкая вызывает ложные отключения.
• Убедитесь, что питание моторного привода (C2200) соответствует заявленному значению - обычно 220 В AC, но проверьте документацию устройства.
• При работе с выкатным механизмом используйте только рукоятки, предусмотренные конструкцией - не тяните за кабели или контакты.
• После установки протестируйте работу вспомогательных контактов - они должны давать точный сигнал в систему управления.
