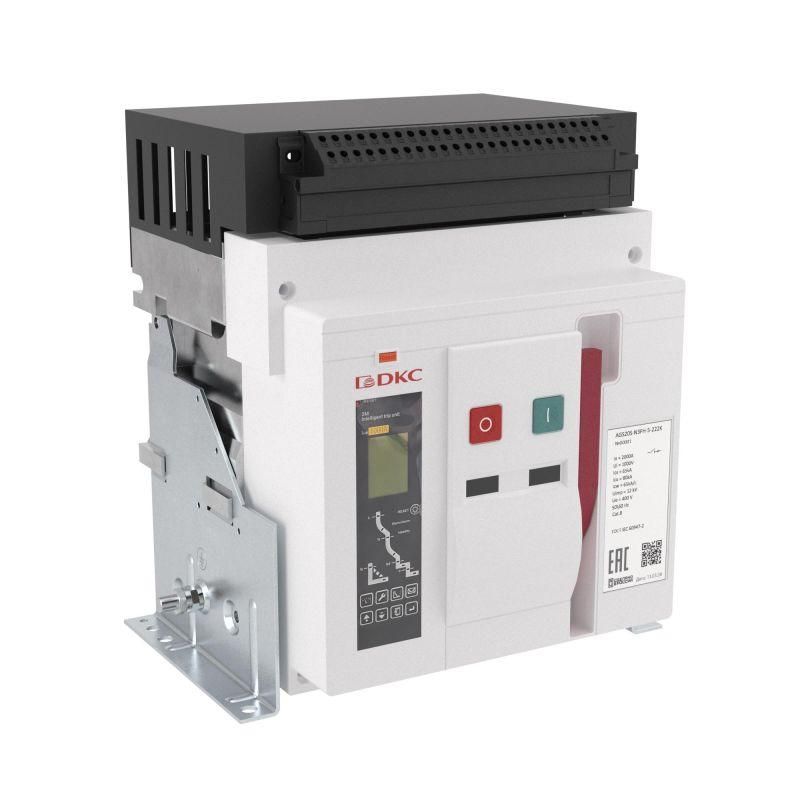

Выключатель автоматический воздушный AGS16S 3Р 1600А 80кА расцепитель 3H фиксированный управление 220В AC горизонт. подключение YON AGS16S-N3FH-6-222K ДКС

Автоматический выключатель воздушный AGS16S 3P 1600A 80kA расцепитель 3H фиксированный управление 220V AC - устройство для защиты и управления мощными электрическими цепями в системах низкого напряжения. Произведённый компанией DKC, он обеспечивает надёжную работу в промышленных объектах, где требуется высокая отключающая способность и точная защита от аварийных режимов.

Назначение и область применения

Автоматический выключатель воздушный AGS16S 3P 1600A 80kA расцепитель 3H фиксированный управление 220V AC используется для коммутации и защиты электрических цепей с током до 1600 А. Он защищает оборудование от перегрузок, коротких замыканий и замыканий на землю. Подходит для установки в распределительных щитах крупных предприятий: заводов, энергообъектов, водоканалов, метрополитена, а также в системах питания технологического оборудования с высокой нагрузкой.

Технические характеристики

• Номинальное напряжение: 380 В (работает в сетях до 415 В)
• Номинальный ток: 1600 А
• Количество полюсов: 3
• Номинальная отключающая способность: 80 кА - способен безопасно отключить сверхтоки при серьёзных КЗ
• Тип расцепителя: электронный 3H - позволяет настраивать три уровня защиты: длинная задержка, короткая задержка и мгновенная отсечка
• Управление: моторный привод, питание 220 В AC - возможность удалённого включения/отключения через внешние системы управления
• Конструктивное исполнение: стационарное - устанавливается жестко в шкаф, не предназначено для выдвижения
• Защита от замыканий на землю: да - функция GFD (Ground Fault Detection) активна
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли
• Переключающие контакты: 4 - используются для сигнализации состояния (замкнут/разомкнут) и подключения к системам контроля
• Способ монтажа: вертикальный - требует установки строго в вертикальном положении
• Дополнительный расцепитель: независимый - позволяет отключить аппарат дистанционно по сигналу извне
• Диапазон регулировки расцепителя КЗ: 1600 А - максимальная настройка мгновенной отсечки равна номинальному току

Совместимость и монтаж

Автоматический выключатель воздушный AGS16S 3P 1600A 80kA расцепитель 3H фиксированный управление 220V AC совместим со стандартными силовыми шкафами, рассчитанными на токи выше 1000 А. Монтаж выполняется только в вертикальной плоскости - горизонтальная установка недопустима. Для подключения необходимо использовать медные шины или кабели с сечением не менее 240–300 мм2. Управляющее напряжение 220 В AC подводится к клеммам моторного привода - проверьте соответствие сети перед запуском. Коннекторы для сигнальных контактов (4 шт.) позволяют интегрировать выключатель в SCADA или PLC-системы.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Электронный расцепитель 3H обеспечивает селективную защиту, снижая риск ложных срабатываний. Защита от замыканий на землю повышает безопасность персонала и предотвращает возгорания. IP20 не предусматривает защиту от влаги - применение допускается только внутри закрытых помещений с контролируемой средой.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для мест с большой короткозамкнутой мощностью
• Электронный расцепитель 3H - гибкая настройка чувствительности и времени срабатывания
• Моторный привод с управлением 220 В AC - удобно интегрируется в автоматизированные системы
• Функция защиты от замыканий на землю - снижает риски поражения током и пожара
• Чёткая сигнализация через 4 переключающих контакта - легко диагностируется состояние аппарата

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• IP20 исключает использование на улице, в сырых помещениях, в цехах с брызгами воды или пылью
• Стационарное исполнение - нельзя выдвигать для обслуживания; необходим доступ к тыльной стороне шкафа
• Регулировка мгновенной отсечки ограничена 1600 А - не подходит для цепей с меньшим номиналом, где нужна более низкая отсечка
• Требуется вертикальная установка - невозможна горизонтальная или перевёрнутая монтажная ориентация

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощным оборудованием (пресса, сварочные станки, конвейеры)
• Щит питания насосной станции водоснабжения с высокой пусковой нагрузкой
• Центральный выключатель в подстанции промышленного комплекса
• Защита главного ввода в административном здании с многочисленными потребителями

Практические советы

• При проектировании учтите, что AGS16S 3P 1600A 80kA расцепитель 3H фиксированный управление 220V AC занимает значительное место - подготовьте достаточный свободный объем в шкафу
• Подключение моторного привода - используйте кабель с сечением не менее 1,5 мм2 и соблюдайте полярность
• Настройка расцепителя 3H должна проводиться специалистом с использованием программного обеспечения YON - некорректные параметры могут привести к отказу защиты
• Проверяйте целостность заземления перед первым включением - защита от замыканий на землю работает только при правильном подключении PE
• Для частого дистанционного управления рекомендуется использовать независимый расцепитель + кнопку в операторской панели
• Не устанавливайте рядом с источниками тепла - температурный коэффициент влияет на точность срабатывания расцепителя
