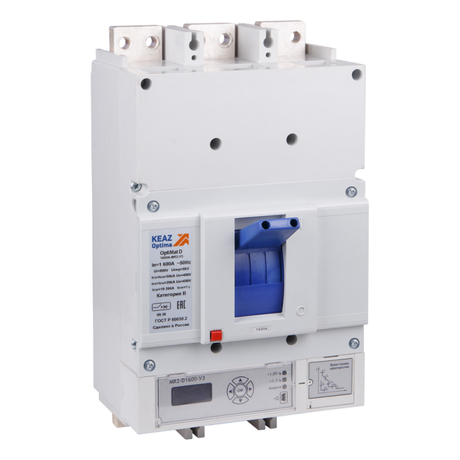

Выключатель автоматический OptiMat D1250N-MR2-У3| 307838 | КЭАЗ

Автоматический выключатель OptiMat D1250N-MR2-У3 в литом корпусе от КЭАЗ предназначен для защиты электрических цепей переменного тока с номинальным током до 1250 А. Этот выключатель сочетает надёжную механическую прочность литого корпуса с современным электронным расцепителем, что делает его подходящим для промышленных объектов с высокими требованиями к управлению и безопасности. Артикул 307838 соответствует модели из серии OptiMat D.

Назначение и область применения

OptiMat D1250N-MR2-У3 в литом корпусе используется для защиты кабельных линий, трансформаторов, двигателей и другого силового оборудования от перегрузок, коротких замыканий и снижения напряжения. Применяется в распределительных щитах крупных предприятий: металлургии, химической промышленности, энергообъектах, на конвейерах и в системах бесперебойного питания. Подходит для установки в помещениях с контролируемой средой благодаря защите IP20.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока, включая системы с высоким напряжением.
• Номинальный ток длительной нагрузки: 1250 А - способен постоянно проводить ток до этой величины без перегрева.
• Номинальная отключающая способность Icu: 40 кА - способен безопасно отключить цепь при токе короткого замыкания до 40 тысяч ампер.
• Количество полюсов: 3 - трёхполюсная конструкция для защиты трёхфазных цепей.
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени, обеспечивает диагностику параметров сети.
• С расцепителем минимального напряжения: да - автомат отключается при падении напряжения ниже заданного уровня, предотвращая повреждение оборудования.
• Тип привода: ручной - операционное управление осуществляется рычагом, без необходимости внешнего управления.
• Тип подключения силовой цепи: на шину - монтаж выполняется через сборные шины, исключает использование кабельных зажимов.
• Способ монтажа: монтажная плата - устанавливается на жёсткую поверхность, требует фиксации болтами или крепёжными планками.
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначен для влажных или запылённых сред.
• Моторный привод опционально - можно дополнительно оснастить приводом для удалённого или автоматического включения/отключения.

Совместимость и монтаж

OptiMat D1250N-MR2-У3 в литом корпусе совместим со стандартными шинами DIN и монтажными платами, предусмотренными для выключателей серии OptiMat D. Установка возможна только на вертикальной плоскости. Для работы требуется свободное пространство вокруг аппарата - минимум 50 мм сверху и снизу для теплоотвода. Конструкция выдвижного/выкатного устройства позволяет выводить аппарат из корпуса для обслуживания без демонтажа шин. Подключение на шину требует точного соблюдения усилия затяжки - рекомендовано использовать динамометрический ключ.

Безопасность и стандарты

OptiMat D1250N-MR2-У3 в литом корпусе соответствует международному стандарту IEC 60947-2 и российским ГОСТ Р 50030.2. Произведён на заводе КЭАЗ, сертифицированном по ISO 9001. Электронный расцепитель имеет внутреннюю самодиагностику и контроль температурного режима, что снижает риск аварийного отказа.

Преимущества

• Электронный расцепитель обеспечивает гибкую настройку защитных характеристик - можно задать время и ток срабатывания по нескольким параметрам.
• Функция защиты от минимального напряжения предотвращает некорректную работу оборудования после просадок в сети.
• Литой корпус обеспечивает повышенную механическую прочность и долговечность даже при частых коммутациях.
• Возможность установки моторного привода позволяет интегрировать выключатель в системы автоматизации без изменения базовой конструкции.
• Подключение на шину ускоряет монтаж и снижает количество точек соединений, уменьшая риск нагрева.

Ограничения применения

• Не предназначена для открытых площадок, улиц, помещений с высокой влажностью или пылью - степень защиты IP20 недостаточна.
• Запрещено применять в цепях постоянного тока - рассчитан только на переменный ток.
• Не поддерживает вспомогательные контакты - нельзя подключить сигнализацию или дистанционное управление без модификаций.
• Требуется профессиональный монтаж - неправильная затяжка шин или неверная установка на плату могут вызвать перегрев или выход из строя.

Примеры использования

• Защита главного входа в цех с мощностью 800–1200 кВт.
• Щитовая распределения на заводе по производству стали - защита медных шин 3x1200 А.
• Центральный распределительный пункт на пищевом производстве с частыми пусками больших насосов.
• Интеграция в систему АСУ ТП с последующим подключением моторного привода для дистанционного управления.

Практические советы

• Перед установкой проверьте соответствие сечения шины и контактной группы - не допускаются адаптеры или переходники.
• При настройке электронного расцепителя используйте программное обеспечение КЭАЗ - параметры должны быть сохранены в памяти устройства.
• Обязательно проведите тестирование отключения при максимальном токе короткого замыкания перед вводом в эксплуатацию.
• Для удобства обслуживания предусмотрите место для выдвижения аппарата - не менее 1 метра свободного прохода спереди.
• Если нужна сигнализация состояния - выбирайте модель с вспомогательными контактами (например, OptiMat D1250N-MR2-У3-C), так как эта версия их не содержит.
