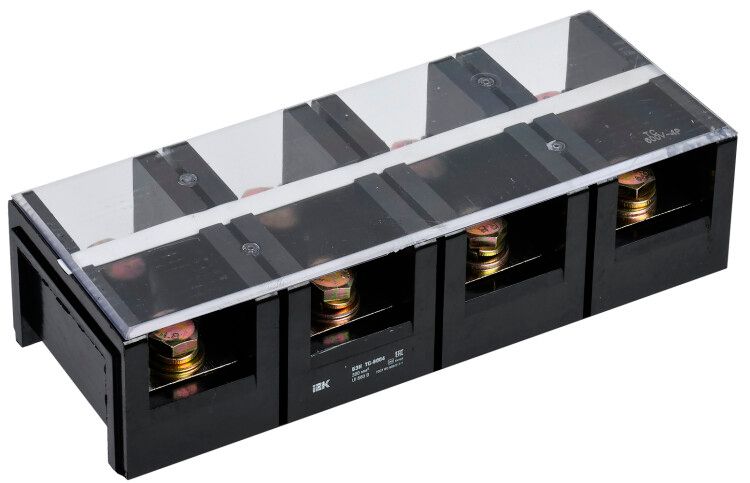

Блок зажимов БЗН TC-6004 300 мм2 600A 4 пары | YZN42-04-300-K02 IEK

Блок зажимов БЗН TC-6004 300 мм2 600A 4 пары от IEK предназначен для надёжного болтового соединения и ответвления медных и алюминиевых проводников сечением 185–300 мм2 в силовых цепях переменного и постоянного тока. Устройство обеспечивает компактное, безопасное и долговечное распределение тока до 600 А, что делает его популярным решением для промышленной автоматизации и энергоустановок.

Назначение и область применения

Блок зажимов БЗН TC-6004 300 мм2 600A 4 пары используется для создания прочных электрических соединений между мощными кабелями. Подходит для ответвлений, коммутаций и распределения тока в распределительных щитах, пультах управления, станках, конвейерах и других системах с высокой нагрузкой. Применяется в цепях переменного тока до 660 В и постоянного - до 440 В. Особенно эффективен там, где требуется плотная упаковка соединений и минимизация габаритов.

Технические характеристики

• Номинальный ток: 600 А
• Номинальное напряжение: 660 В (AC), 440 В (DC)
• Количество полюсов: 4
• Количество зажимов на один полюс: 2 (всего 8 точек подключения)
• Диапазон сечений проводников: 185 – 300 мм2
• Тип присоединения: болтовое / винтовое
• Способ монтажа: непосредственная фиксация на панели
• Ширина устройства: 100 мм
• Позиция подключения: сбоку
• Материал токоведущих частей: латунь
• Материал корпуса: карболит (негорючий)
• Класс воспламеняемости: V1 - самозагасание после удаления источника пламени
• Рабочая температура: от -40 C до +50 C
• Цвет: чёрный
• Срок службы: 15 лет

Совместимость и монтаж

Блок зажимов БЗН TC-6004 300 мм2 600A 4 пары монтируется прямо на металлическую или пластиковую монтажную панель с помощью стандартных крепёжных отверстий. Каждый полюс имеет два входа - для подводящего и отходящего провода. Соединение осуществляется через винты, затягиваемые отвёрткой. После установки проводников необходимо закрыть устройство прозрачной крышкой - она защищает от случайного контакта и внешних воздействий. Учитывайте ширину 100 мм при проектировании расположения на панели. Нельзя использовать для проводов меньше 185 мм2 - они не будут надёжно зажаты.

Безопасность и стандарты

Корпус изготовлен из карbolita с классом воспламеняемости V1 - материал не поддерживает горение и самостоятельно гаснет после прекращения действия открытого огня. Это соответствует требованиям безопасности для промышленных объектов. Работа при температуре до -40 C позволяет применять блок в холодных условиях, включая улицу или неотапливаемые помещения. Напряжение 660 В AC соответствует нормам для среднего и крупного промышленного оборудования.

Преимущества

• Высокая плотность соединений: четыре полюса с двумя зажимами каждый позволяют заменить несколько одиночных зажимов, экономя место.
• Стабильность контакта: латунные токоведущие части обеспечивают низкое переходное сопротивление даже при длительной нагрузке 600 А.
• Защита от возгорания: карболитовый корпус снижает риск распространения огня в случае перегрева.
• Долговечность: срок службы 15 лет при соблюдении условий эксплуатации.
• Простота обслуживания: прозрачная крышка позволяет контролировать состояние соединений без вскрытия.

Ограничения применения

• Не предназначено для проводников сечением менее 185 мм2 - возможен плохой контакт и нагрев.
• Не рекомендуется для частых отсоединений - многократная затяжка винтов может повредить резьбу или износить контактные поверхности.
• Не следует использовать в агрессивных химических средах - карболит устойчив к механическим нагрузкам, но не ко всем растворителям.
• Подключение алюминиевых проводов требует предварительной обработки (обезжиривание, антиоксидантная паста) для предотвращения окисления.

Примеры использования

• Распределение тока от главного кабеля 300 мм2 к нескольким двигателям на конвейере.
• Объединение выходов нескольких преобразователей частоты в одном щите.
• Альтернатива шинопроводу в местах с ограниченным пространством.
• Создание точки отбора питания для системы аварийного освещения от основного кабеля.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 185–300 мм2. Меньшие провода не зажмутся должным образом.
• При работе с алюминием всегда применяйте специальную смазку против окисления - это продлит срок службы контакта.
• Затягивайте винты равномерно и по моменту, указанному в документации производителя - переусиливать нельзя, чтобы не повредить резьбу.
• После сборки обязательно закрывайте крышку - она не просто декоративна, а является частью защиты от поражения током.
• Проверяйте температуру зажимов при первом запуске - если есть перегрев, возможно, плохо затянут контакт или неверно выбрано сечение.
• Блок зажимов БЗН TC-6004 300 мм2 600A 4 пары от IEK совместим с большинством стандартных монтажных панелей - убедитесь, что отверстия под крепёж совпадают.
