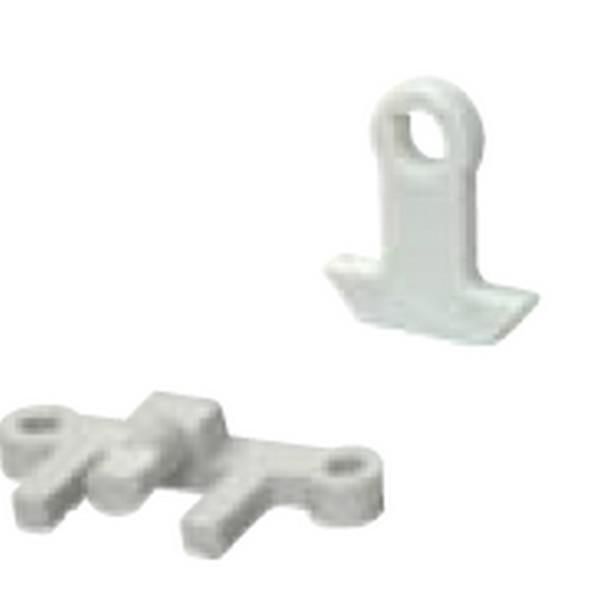

Блокировка механическая AR-12M для выключателя LS Electric 83411621001

Механическая блокировка AR-12M - устройство для физического предотвращения одновременного включения двух контакторов или переключателей, обеспечивает безопасную последовательность операций в цепях управления. Артикул 83411621001 от LS Electric применяется в системах автоматизации, где важна механическая надёжность, а не электронная логика.

Назначение и область применения

Механическая блокировка AR-12M используется для исключения опасного состояния - когда два устройства, например, контакторы прямого и обратного хода, включены одновременно. Это особенно важно в управлении двигателями, которые должны работать только в одном направлении за раз. Блокировка устанавливается между двумя контактными аппаратами одного типа и размера, препятствуя их совместному срабатыванию за счёт физической связи.

Технические характеристики

• Тип: механическая взаимоблокировка
• Совместима с контактными аппаратами серии LS Electric (например, LC1D, LC2D)
• Работает без внешнего питания - полностью механический принцип действия
• Установочная ширина соответствует стандартным модульным корпусам контакторов
• Максимальный ток через блокировку: не регулируется - не проводит ток, только передаёт движение

Совместимость и монтаж

AR-12M монтируется на две рядом установленные базовые единицы контакторов одинакового типоразмера. Для установки требуется вынуть фиксирующие пластмассовые элементы с боковой стороны контакторов и защёлкнуть блокировку на специальные крепления. Убедитесь, что расстояние между контактными аппаратами точно соответствует габаритам блокировки - отклонение более чем +-1 мм может нарушить работу. Монтаж выполняется до подключения силовых и управляющих цепей.

Безопасность и стандарты

Механическая блокировка AR-12M соответствует требованиям IEC 60947-4-1 и IEC 60947-5-1 для устройств управления. Поскольку она работает без электроники, её отказ невозможен при потере питания или сбоях в контроллере - это повышает уровень безопасности в соответствии с нормами SIL и PL.

Преимущества

• Не требует внешнего питания - работает всегда, даже при аварийном отключении сети
• Высокая долговечность - металлические детали износостойкие, срок службы десятки лет
• Избавляет от необходимости программной интерлокации - снижает сложность системы управления
• Обеспечивает гарантированную блокировку, недостижимую при использовании только реле или ПЛК

Ограничения применения

• Подходит только для контакторов того же типоразмера и серии, что и предназначено - несовместима с другими брендами или моделями вне LS Electric
• Не работает при установке на контакторы с различной шириной корпуса или расположением крепёжных выступов
• Не позволяет изменять порядок блокировки после монтажа - замена направления движения требует демонтажа
• Не подходит для защиты от трёх и более одновременных включений - только парная блокировка

Примеры использования

• Управление двигателем насоса с функциями «вперёд/назад» - предотвращает короткое замыкание при случайном включении обоих контакторов
• Станки с реверсивным приводом - гарантирует, что двигатель не начнёт вращаться в противоположную сторону во время работы
• Конвейеры с двойным питанием - исключает риск перегрузки при попытке запуска с двух источников

Практические советы

• Перед установкой проверьте, чтобы контакторы были закреплены жёстко - люфт увеличивает вероятность некорректной работы блокировки
• Не используйте AR-12M в условиях сильной вибрации без дополнительной фиксации - возможен самопроизвольный сдвиг
• При обслуживании оборудования отключите питание и осмотрите механизм блокировки на наличие засоров или деформаций
• Запасные части для AR-12M доступны отдельно - можно заменить лишь повреждённый элемент, не меняя весь комплект
