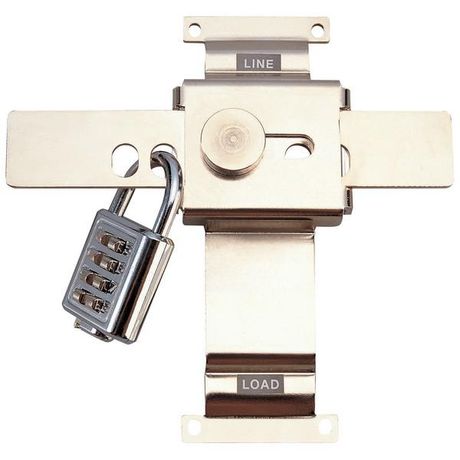

Блокировка механическая взаимная MIT13, TD160 3 пол. LS Electric 56121171811

Механическая взаимная блокировка 3 полюсная MIT13, TD160 от LS Electric обеспечивает физическое запирание двух автоматических выключателей, исключающее их одновременное включение. Это решение применяется там, где требуется гарантированная последовательность включения оборудования - например, в системах резервного питания или на участках с опасностью параллельного подключения.

Назначение и область применения

Механическая взаимная блокировка 3 полюсная MIT13, TD160 предназначена для установки на два соседних автоматических выключателя серии TD160. Её задача - препятствовать одновременному замыканию контактов обоих устройств. Такой механизм необходим в случаях, когда включение одного аппарата должно исключать включение другого: например, при переключении между основным и резервным питанием, на станциях управления насосными группами или в цепях с двумя источниками энергии.

Технические характеристики

• Тип: Механическая взаимная блокировка
• Число полюсов: 3
• Совместима с: Автоматическими выключателями серии TD160
• Место установки: Передняя панель двух смежных выключателей
• Крепление: Напрямую к корпусам выключателей, без дополнительных кронштейнов
• Рабочий ток: Не регулируется - блокировка не коммутирует ток, только фиксирует положение рычагов

Совместимость и монтаж

Механическая взаимная блокировка 3 полюсная MIT13, TD160 совместима только с автоматическими выключателями LS Electric серии TD160. Она устанавливается на две единицы, расположенные рядом, без зазора. Для монтажа необходимо:

• Выключить питание и убедиться в отсутствии напряжения
• Снять декоративную крышку с передней панели выключателей (если есть)
• Закрепить блокировку на защелках, расположенных на боковых сторонах корпусов
• Провернуть рычаги выключателей в положение “OFF” - блокировка должна щелкнуть на место

Не устанавливайте блокировку на выключатели других серий - она не будет фиксироваться и не обеспечит надёжной защиты.

Преимущества

• Физическая блокировка исключает человеческий фактор - невозможно случайно включить оба устройства
• Нет необходимости в сложной электронной системе управления - работает без питания
• Простая установка: не требует сверления, проводки или программирования
• Износостойкая конструкция из прочного пластика и металлических элементов

Ограничения применения

• Поддерживается только для двух выключателей - нельзя использовать для трёх и более
• Не подходит для выключателей других производителей или серий, кроме TD160
• Не обеспечивает защиту от перегрузок или КЗ - это функция самого автомата
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации

Примеры использования

• Переключение между сетью и дизель-генератором в объектах с критичной нагрузкой
• Работа двух насосов в режиме “основной/резервный”
• Обеспечение безопасного обслуживания цепей с несколькими источниками питания
• Цеховые системы, где недопустимо одновременное включение двух мощных потребителей

Практические советы

• Перед установкой проверьте, что оба выключателя находятся в одном ряду и имеют одинаковый шаг крепления - иначе блокировка не зафиксируется
• При частых операциях переключения периодически осматривайте механизм на предмет заклинивания или износа пластиковых деталей
• Не используйте силу при установке - если блокировка не встаёт легко, проверьте правильность положения рычагов выключателей
• Механическая взаимная блокировка 3 полюсная MIT13, TD160 не является средством защиты от доступа посторонних - для этого нужна дополнительная запирающая система
