Комплект для механической блокировки MI KIT 2-way Type E G LS Electric 72313460511 LSIS

Комплект для механической блокировки MI KIT 2-way Type E G LS Electric/Lsis предназначен для предотвращения одновременного включения двух контакторов или автоматических выключателей в цепях управления. Этот комплект обеспечивает физическую блокировку между двумя устройствами, что повышает безопасность в системах с переключением режимов работы. Артикул 72313460511 соответствует решениям LS Electric и LSIS, применяемым в промышленной автоматике.

Назначение и область применения

Комплект для механической блокировки MI KIT 2-way Type E G LS Electric/Lsis используется там, где необходимо исключить возможность одновременной активации двух противоположных состояний - например, «вперёд/назад» у двигателя или «питание A / питание B» в системах резервирования. Он применяется в паре с контактными аппаратами LS Electric или LSIS, совместимыми по габаритам и типу крепления. Подходит для станков, транспортеров, лифтов, систем вентиляции и других установок с требованием безопасности по принципу «только одно состояние включено».

Технические характеристики

• Тип блокировки: механическая, 2-ходовая (двухпозиционная)
• Совместимость: предназначена для контакторов и автоматических выключателей серий Type E, G, LS от LS Electric и LSIS
• Монтаж: крепится на переднюю панель устройств через стандартные крепёжные отверстия
• Материал корпуса: термостойкий пластик, устойчивый к воздействию масла и химикатов
• Работает при температуре от -25C до +60C

Совместимость и монтаж

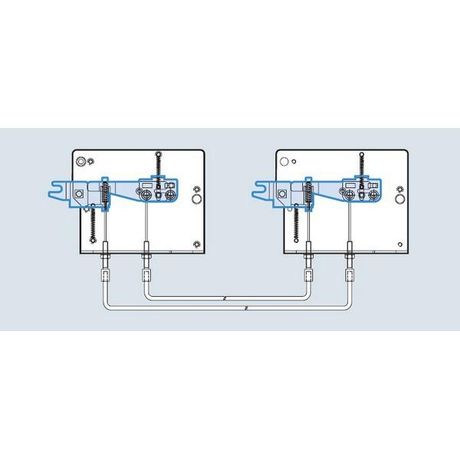

Комплект для механической блокировки MI KIT 2-way Type E G LS Electric/Lsit совместим только с контактными аппаратами LS Electric и LSIS моделей Type E и Type G. Убедитесь, что установленные устройства имеют одинаковый размер и расположение крепёжных штырей - иначе блокировка не заработает. Монтаж выполняется после установки контакторов: комплект крепится поверх них, соединяя рычаги так, чтобы при включении одного аппарата второй физически блокировался. Инструкция по сборке прилагается к изделию.

Безопасность и стандарты

Комплект для механической блокировки MI KIT 2-way Type E G LS Electric/Lsis соответствует требованиям IEC 60947-4-1 и EN 60947-4-1 по надёжности механических интерлоков. Применение этого компонента снижает риск аварийного замыкания в цепях с переключаемыми нагрузками, что важно для соблюдения норм OSHA и ГОСТ Р 50030.5.1.

Преимущества

• Физическая блокировка исключает человеческий фактор - невозможно случайно включить два устройства одновременно
• Не требует внешнего питания или электроники - работает всегда, даже при отключении электроэнергии
• Устойчив к вибрациям и запылённым средам благодаря прочному корпусу
• Заменяет сложные электронные системы блокировки, снижая стоимость и увеличивая надёжность

Ограничения применения

• Не подходит для контакторов других брендов (Schneider, Siemens, ABB) - габариты и форма крепления отличаются
• Не работает с моделями Type F, H, J - только Type E и Type G
• Не рекомендуется использовать в условиях постоянного воздействия воды или агрессивных химикатов - материал не имеет IP-защиты
• Не предназначен для частых циклов включения/выключения свыше 1000 раз в час - возможен износ механических элементов

Примеры использования

• Станок с управлением «вперёд/назад» - блокирует включение обратного направления при работающем прямом ходе
• Система резервного питания - предотвращает одновременное подключение основного и резервного источника
• Лифтовая система - гарантирует, что двигатель не получит команду на подъём и спуск одновременно
• Конвейер с реверсом - исключает заклинивание из-за противоположных сигналов управления

Практические советы

• Перед установкой проверьте модель контактора - она должна точно соответствовать Type E или Type G
• Измерьте расстояние между крепёжными отверстиями на обоих аппаратах - они должны совпадать с зазором в комплекте
• Не затягивайте болты слишком сильно - это может деформировать механизм блокировки
• Проверяйте работу блокировки вручную перед первым включением: попробуйте включить один контактор, затем - другой; второй должен быть заблокирован
• При обслуживании не снимайте комплект полностью - достаточно отсоединить лишь одну сторону, сохранив целостность механизма
