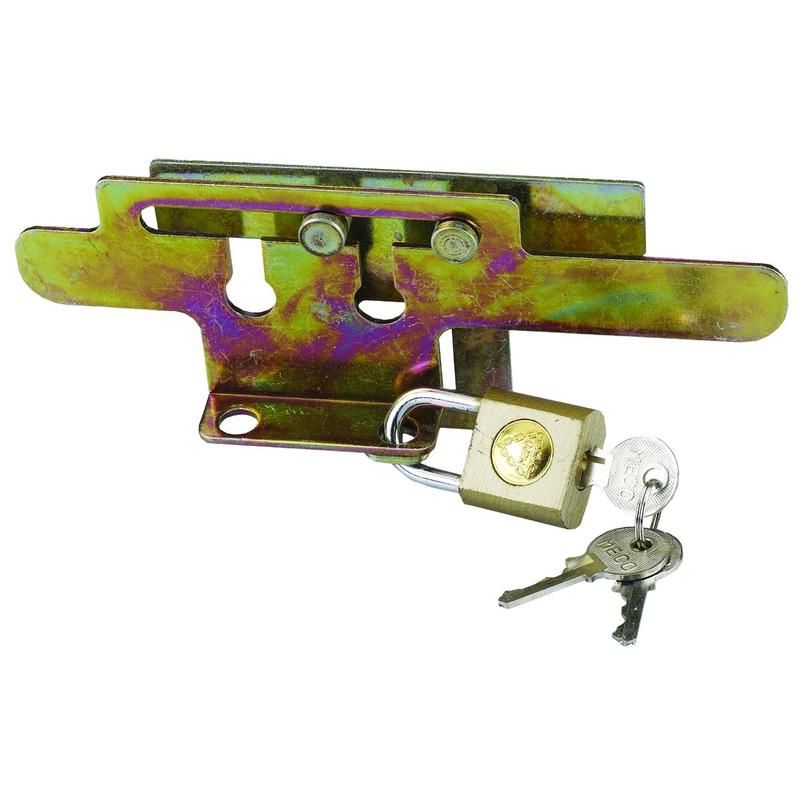

Блокировка механическая MIT21-M8 для NM8N-125 (R) 3P CHINT 269679

Механическая блокировка MIT21-M8 для NM8N-125 (R) от CHINT предназначена для предотвращения одновременного включения двух автоматических выключателей в цепях с переключением питания. Устройство устанавливается на серию NM8N-Aксессуары и обеспечивает механическую интерлокацию между двумя выключателями, что повышает безопасность в системах резервирования.

Назначение и область применения

MIT21-M8 используется для создания взаимной блокировки между двумя автоматическими выключателями типа NM8N-125 (R). Это необходимо в схемах, где нельзя допустить одновременное замыкание двух источников питания - например, при переключении между основным и резервным питанием, в системах бесперебойного электроснабжения или на объектах с требованиями безопасности по ГОСТ Р 50030.4.1.

Технические характеристики

• Тип: Механическая блокировка
• Совместима с: Автоматическими выключателями NM8N-125 (R)
• Исполнение: Для установки на корпус выключателя
• Работает без внешнего питания
• Материал: Инженерный пластик и металлические элементы

Совместимость и монтаж

MIT21-M8 совместима исключительно с моделями NM8N-125 (R) из серии NM8N Аксессуары. Блокировка крепится на боковые поверхности двух соседних выключателей через специальные фиксирующие защелки. Монтаж выполняется после установки выключателей на DIN-рейку. Перед установкой проверьте, чтобы расстояние между осевыми линиями выключателей соответствовало габаритам блокировки - устройство рассчитано на стандартную компоновку одного ряда.

Безопасность и стандарты

MIT21-M8 для NM8N-125 (R) соответствует принципам электробезопасности, предусмотренным для механических интерлоков в соответствии с IEC 60947-1 и ГОСТ Р 50030.4.1. Принцип работы основан на физическом препятствии - отсутствие электронных компонентов снижает риск отказа из-за помех или потери питания.

Преимущества

• Не требует внешнего управления или питания
• Устойчив к вибрациям, запыленности и перепадам температур
• Обеспечивает надежную блокировку даже при длительной эксплуатации
• Легко демонтируется для обслуживания выключателей

Ограничения применения

• Не работает с другими типами выключателей - только с NM8N-125 (R)
• Не поддерживает блокировку более чем двух аппаратов
• Не предназначен для использования в условиях постоянного воздействия открытого пламени или химически активных сред
• Запрещено применять в качестве единственной защиты от ошибочного включения - требуется дополнительная система LOTO

Примеры использования

• Переключение между сетью и дизель-генератором на промышленном участке
• Резервирование питания для насосных станций
• Системы управления технологическим оборудованием с двойным источником
• Электроустановки в пищевой и фармацевтической промышленности, где важна минимизация человеческого фактора

Практические советы

• Перед установкой MIT21-M8 убедитесь, что оба выключателя находятся в положении “OFF” - иначе механизм не зафиксируется
• Проверяйте свободный ход рычагов после монтажа: они должны перемещаться плавно, без заклинивания
• При необходимости замены одного из выключателей - снимите блокировку перед отсоединением проводов
• Не используйте силу при установке - если деталь не встаёт легко, проверьте соответствие модели и правильность расположения
