Блокировка механическая MIT23-M8 для NM8N-400/630 (R) | 269683 CHINT

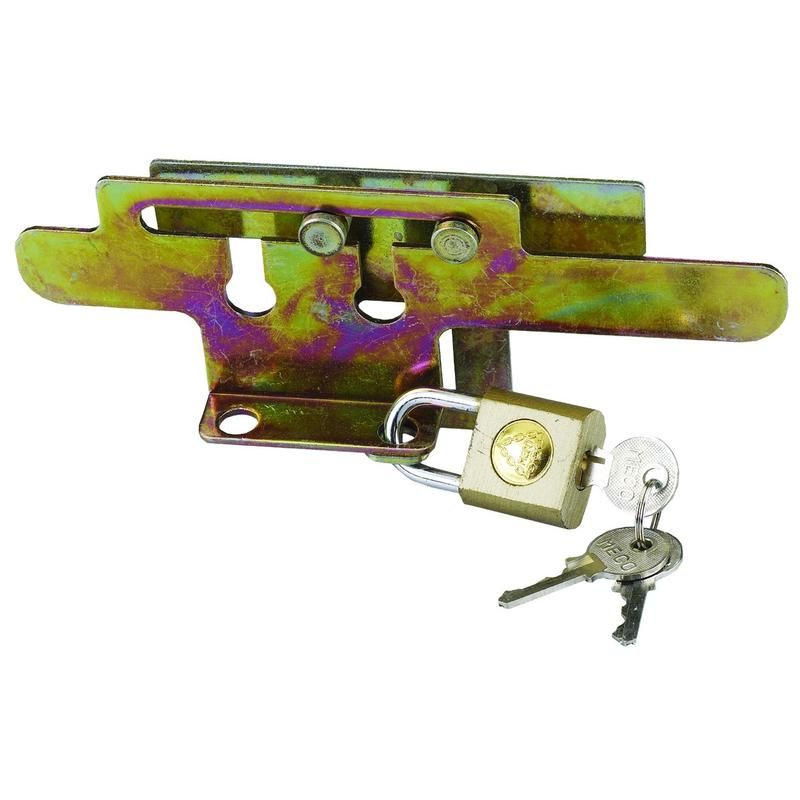

Механическая блокировка MIT23-M8 для NM8N-400/630 (R) от CHINT предназначена для предотвращения одновременного включения двух автоматических выключателей в цепях с переключением питания, обеспечивая безопасную работу оборудования. Эта блокировка совместима исключительно с сериями NM8N-400 и NM8N-630.

Назначение и область применения

MIT23-M8 используется для механической блокировки двух автоматических выключателей типа NM8N-400 или NM8N-630, чтобы они не могли быть включены одновременно. Это необходимо в системах с резервным питанием, где требуется избежать параллельного подключения двух источников - например, основной сети и дизель-генератора. Применяется в распределительных щитах промышленных объектов, на производствах, в энергообъектах и других местах, где важна последовательная коммутация.

Технические характеристики

• Тип: Механическая блокировка
• Совместима с: Выключателями NM8N-400 и NM8N-630
• Установка: На переднюю панель выключателей
• Материал корпуса: Инжекционный пластик высокой прочности
• Рабочая температура: От -25C до +60C
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)

Совместимость и монтаж

MIT23-M8 устанавливается только на выключатели серии NM8N-400/630 (R) от CHINT. Блокировка фиксируется на лицевой части аппаратов через специальные крепления, не требует сверления или доработки шкафа. Для установки необходимо, чтобы два выключателя находились рядом друг с другом - зазор между ними не должен превышать допустимый для зацепления механизма блокировки. Подключение проводов не требуется - устройство полностью механическое.

Безопасность и стандарты

MIT23-M8 соответствует требованиям безопасности для электроустановок низкого напряжения. Хотя сама блокировка не имеет отдельного сертификата, она прошла испытания на совместимость с выключателями NM8N, которые соответствуют IEC 60947-2. Использование блокировки повышает уровень безопасности системы, снижая риск аварийного параллельного включения источников питания.

Преимущества

• Гарантированная взаимная блокировка - один выключатель нельзя включить, пока другой находится во включенном положении
• Не требует внешнего питания или электроники - надежна даже при отказе управления
• Простая установка без инструментов - монтируется за несколько секунд
• Износостойкий механизм - рассчитана на многократные операции включения/выключения

Ограничения применения

• Не работает с другими моделями выключателей - даже с аналогичными от других брендов
• Не подходит для выключателей меньшего номинала (например, NM8N-100–250)
• Не защищает от попадания пыли и влаги - не применяется в открытых или сырых помещениях без дополнительной защиты щита
• Не позволяет использовать функцию дистанционного управления - блокировка действует только при ручном управлении

Примеры использования

• Переключение между сетью и резервным генератором в больницах или серверных
• Обеспечение безопасного режима работы на конвейерах с двумя источниками питания
• Щитовые комплекты на заводах, где требуется исключить параллельное питание от двух трансформаторов

Практические советы

• Перед установкой проверьте, что оба выключателя - именно модели NM8N-400 или NM8N-630 (R); другие версии не подходят
• Убедитесь, что выключатели установлены на одной плоскости и точно напротив друг друга - смещение более 2 мм может нарушить работу блокировки
• Не используйте MIT23-M8 в условиях повышенной запыленности - для таких сред выбирайте щиты со степенью защиты IP54 и выше
• При обслуживании всегда отключайте питание и физически блокируйте оба аппарата - механическая блокировка MIT23-M8 не заменяет процедуры LOTO (Lock Out Tag Out)
