Блокировка механическая MIT24-M8 для NM8N-800 (R) | 269685 CHINT

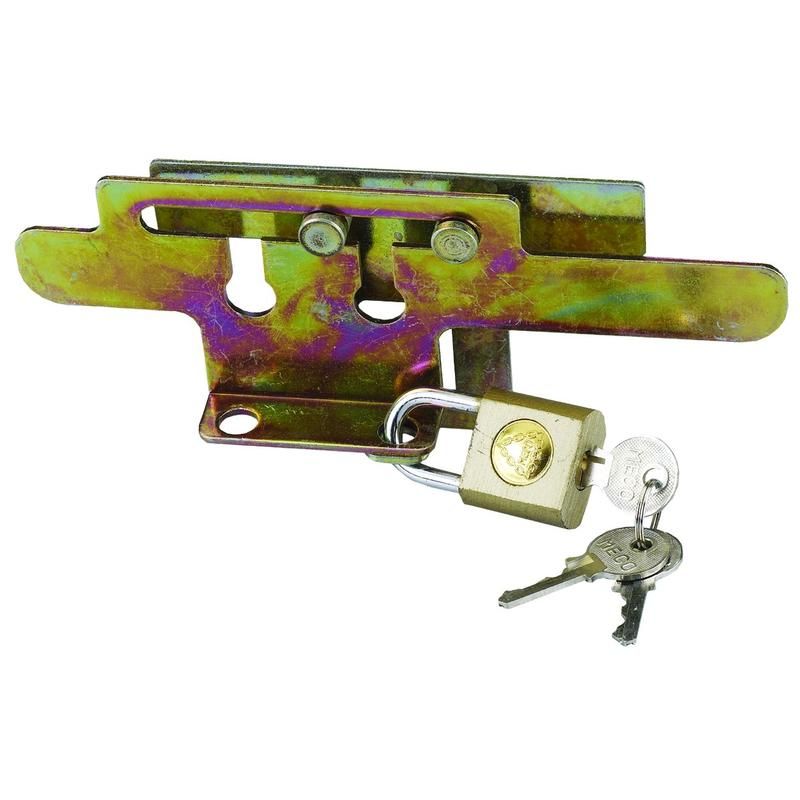

Механическая блокировка MIT24-M8 для NM8N-800 (R) от CHINT предназначена для предотвращения одновременного включения двух автоматических выключателей в цепях с переключением питания. Устройство устанавливается на серию NM8N-Aксессуары и обеспечивает механическую интерлокацию между двумя аппаратами.

Назначение и область применения

MIT24-M8 используется для реализации системы “не допускать включение обоих выключателей одновременно”. Это необходимо в системах с резервным питанием, где требуется исключить параллельное подключение основного и резервного источника тока. Применяется в распределительных щитах промышленных объектов, на участках с автономными источниками энергии, в системах бесперебойного питания.

Технические характеристики

• Совместима с автоматическими выключателями серии NM8N-800 (R)
• Тип блокировки: механическая, физическое препятствие движению рычагов
• Установка: на переднюю панель выключателей, без необходимости модификации корпуса
• Рабочий ток: не регулируется - блокировка не коммутирует ток, только фиксирует положение рычагов
• Степень защиты: не указана - не является герметичным устройством

Совместимость и монтаж

MIT24-M8 совместима только с выключателями NM8N-800 (R) из серии NM8N Аксессуары. Для установки требуется два соседних аппарата одинаковой модели. Блокировка крепится на направляющие пластины выключателей с помощью защелок - никаких инструментов не требуется. После установки рычаги выключателей становятся взаимоблокированными: при включенном одном второе невозможно включить, и наоборот.

Безопасность и стандарты

MIT24-M8 соответствует требованиям безопасности для механических блокировочных устройств, применяемых в электроустановках до 1000 В. Сертификация по ГОСТ Р МЭК 60947-2 не применяется напрямую - устройство не является самостоятельной коммутационной аппаратурой, а лишь компонентом системы управления.

Преимущества

• Не требует внешнего питания - работает полностью механически
• Исключает человеческий фактор: нельзя обойти блокировку без демонтажа
• Высокая надежность: нет электронных элементов, которые могут выйти из строя
• Быстрая установка и снятие - позволяет оперативно менять конфигурацию щита

Ограничения применения

• Подходит только для выключателей NM8N-800 (R); несовместима с другими моделями или брендами
• Не поддерживает более чем две позиции - нельзя использовать для тройного переключения
• Не защищена от воздействия воды, пыли и агрессивной среды - не рекомендуется для открытых площадок без бокса
• Не предназначен для частого переключения - длительная эксплуатация в условиях постоянного перемещения может вызвать износ механизмов

Примеры использования

• Переключение между сетью и дизель-генератором в больницах или серверных
• Резервирование питания на конвейерах в пищевой промышленности
• Обеспечение безопасного режима обслуживания оборудования с несколькими источниками питания

Практические советы

• Перед установкой проверьте, что оба выключателя имеют одинаковый тип крепления и расположение рычагов - отличия в габаритах помешают работе MIT24-M8
• Убедитесь, что в щите достаточно места для свободного движения рычагов при заблокированном состоянии
• При замене одного из выключателей - обязательно используйте тот же артикул NM8N-800 (R): любая другая модель нарушит работу блокировки
• Не устанавливайте MIT24-M8 рядом с источниками сильных вибраций - возможна потеря точности фиксации
