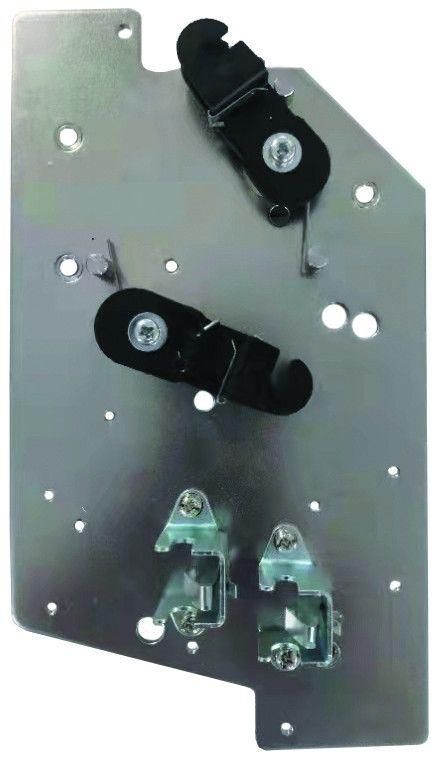

Блокировка механическая троссами для 3х выкатных ВА-730 | 27308DEK DEKraft APC

Механическая блокировка троссами для 3-х выкатных ВА-730 от DEKraft (артикул 27308dek) обеспечивает синхронную работу трёх автоматических выключателей через физическое связывание их положений - предотвращает одновременное включение более чем одного аппарата в системе с одной входной линией.

Назначение и область применения

Эта блокировка предназначена для установки на три выкатных автомата серии ВА-730 от DEKraft. Она используется там, где важно исключить параллельное питание нагрузки от нескольких источников - например, в системах резервирования питания, переключения между основной и запасной линией, или при работе с несколькими источниками энергии (генератор/сеть). Благодаря механической связи, когда один выключатель включён, другие принудительно остаются в положении «выкл».

Технические характеристики

• Рассчитана на использование с тремя выкатными автоматическими выключателями модели ВА-730;
• Использует тросовые механизмы передачи движения между корпусами выключателей;
• Поддерживает как вертикальную, так и горизонтальную установку модулей;
• Не требует внешнего питания - полностью механический принцип работы;
• Совместима только с выкатными рамками ВА-730 от DEKraft и SE (Dekraft).

Совместимость и монтаж

Блокировка 27308dek совместима исключительно с выкатными автоматами ВА-730 от DEKraft. Установка выполняется после монтажа всех трёх выключателей в шкафу. Тросы подсоединяются к специальным креплениям на боковых сторонах корпусов - требуется точная регулировка натяжения для равномерного перемещения всех механизмов. Монтаж допускается только при отключённом питании. После сборки проверьте свободный ход каждого рычага без заеданий.

Преимущества

• Гарантированная блокировка - невозможно случайно включить два выключателя одновременно;
• Устойчивость к помехам - работает даже при скачках напряжения или отказе электроники;
• Простой ремонт - нет сложных компонентов, достаточно заменить повреждённый трос;
• Поддерживает гибкие схемы: работа одного, двух или только одного активного аппарата из трёх.

Ограничения применения

• Не применяется с другими сериями автоматов - только ВА-730;
• Не подходит для сред с высокой вибрацией без дополнительной фиксации тросов;
• Запрещено использовать в условиях постоянного воздействия воды или агрессивных химикатов - материал тросов не рассчитан на такие условия;
• Не обеспечивает электрическую изоляцию - только механическую блокировку положений.

Примеры использования

• Резервирование питания в цеху: основная линия - ВА-730 №1, резервная - ВА-730 №2, генератор - ВА-730 №3; блокировка гарантирует, что включится только один источник;
• Переключение между сетями в АТП: при аварии на одном участке система автоматически переводит нагрузку на другой, исключая параллельное включение;
• Объединение трёх силовых щитов в единую систему управления с жёстким порядком включения.

Практические советы

• Перед установкой проверьте, чтобы все три выкатных элемента были установлены на одной плоскости - перекос вызывает перегрузку тросов;
• Регулярно осматривайте тросы на предмет износа, особенно в местах прохода через направляющие - замена троса занимает менее 15 минут;
• Не используйте смазку на тросах - она собирает пыль и снижает надёжность передачи усилия;
• При необходимости замены одного из выключателей - снимите блокировку до демонтажа, чтобы не деформировать тросовый механизм.
