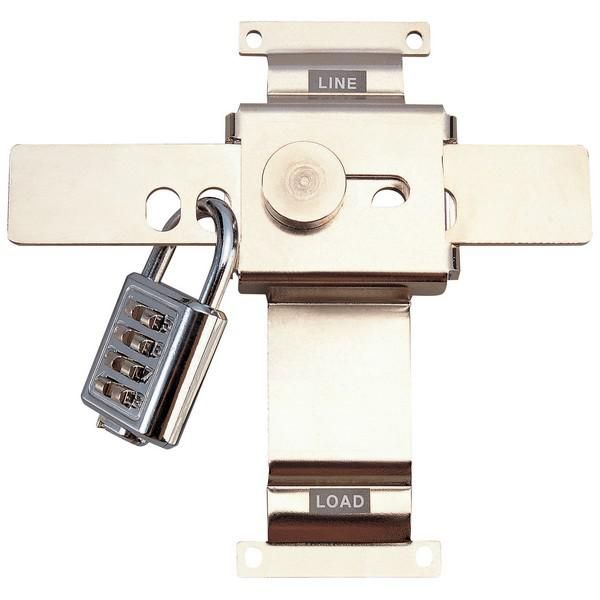

Блокировка механическая взаимная MIT23, TS250 3 пол. LS Electric 56121172811

Механическая взаимная блокировка 3 полюсная MIT23, TS250 от LS Electric обеспечивает физическое запирание двух автоматических выключателей, исключающее их одновременное включение. Это решение применяется там, где требуется гарантированная последовательность включения оборудования - например, в системах резервного питания или на участках с переключением между источниками.

Назначение и область применения

Механическая взаимная блокировка 3 полюсная MIT23, TS250 предназначена для установки на два соседних автоматических выключателя одного типа - чтобы они не могли быть включены одновременно. Это необходимо в случаях, когда одновременная работа двух устройств может вызвать опасность: замыкание цепи, перегрузку сети, повреждение оборудования или нарушение технологической последовательности.

Подходит для применений в распределительных щитах промышленных объектов, на станциях резервирования питания, в системах управления насосными станциями, конвейерами и других автономных цепях с двойным питанием.

Технические характеристики

• Тип: Механическая взаимная блокировка
• Количество полюсов: 3
• Совместима с сериями автоматических выключателей: TS250
• Место установки: Передняя панель двух смежных автоматических выключателей
• Крепление: Напрямую к корпусам выключателей, без дополнительных кронштейнов
• Работает без внешнего питания - полностью механический принцип действия

Совместимость и монтаж

Механическая взаимная блокировка 3 полюсная MIT23, TS250 совместима только с автоматическими выключателями серии TS250 от LS Electric. Она не работает с другими моделями, даже если они имеют аналогичный габарит.

Монтаж выполняется следующим образом:

• Установите два выключателя TS250 рядом друг с другом, соблюдая рекомендованное расстояние между ними.
• Снимите декоративную крышку с передней части каждого выключателя (если есть).
• Закрепите блокировку на защелках, расположенных на боковых поверхностях корпусов - она должна плотно сесть на оба устройства.
• Проверьте движение рычагов: при включенном одном выключателе второй должен быть заблокирован в положении «выкл».

Не используйте силу при установке - если элемент не фиксируется легко, проверьте соответствие модели и правильность расположения выключателей.

Преимущества

• Гарантирует безопасность: исключает человеческую ошибку при переключении источников питания
• Не требует электроэнергии - работает всегда, даже при отключении сети
• Простая установка - не нужны дополнительные провода, контроллеры или датчики
• Высокая надежность: металлические детали устойчивы к износу и воздействию среды
• Сохраняет целостность системы защиты - не нарушает IP-классификацию выключателей

Ограничения применения

• Поддерживается только для пары выключателей TS250 - нельзя использовать с другими типами или количеством аппаратов
• Не подходит для автоматических выключателей с боковым выводом клемм - возможна механическая интерференция
• Не предназначен для работы в условиях постоянного вибрационного воздействия выше нормы - может произойти самопроизвольное освобождение блокировки
• Не обеспечивает электрическую блокировку - только механическую; для сложных систем может потребоваться дополнительная сигнализация

Примеры использования

• Переключение между основным и резервным питанием в цехе - один выключатель активен, другой всегда заблокирован
• Интервалы обслуживания: при ремонте одной линии вторая остается заблокированной, чтобы случайно не включить ее
• Производственные линии с двумя двигателями, которые не должны работать одновременно из-за нагрузки на трансформатор
• Щитовые помещения с несколькими входами - предотвращение попадания энергии с нескольких сторон

Практические советы

• Перед установкой убедитесь, что оба выключателя находятся в положении «выключено» - иначе блокировка не зафиксируется
• При замене одного из выключателей - обязательно используйте новый комплект MIT23, TS250, так как старый может не подходить по точности посадки
• Не устанавливайте блокировку на выключатели, установленные с зазором более 2–3 мм - это снижает надежность фиксации
• Регулярно проверяйте свободное перемещение рычагов - при наличии грязи или окисления протирайте контакты сухой тряпкой
• Эта модель не является заменой электрической блокировки - если система требует контроля через PLC, комбинируйте MIT23, TS250 с соответствующими контактами
