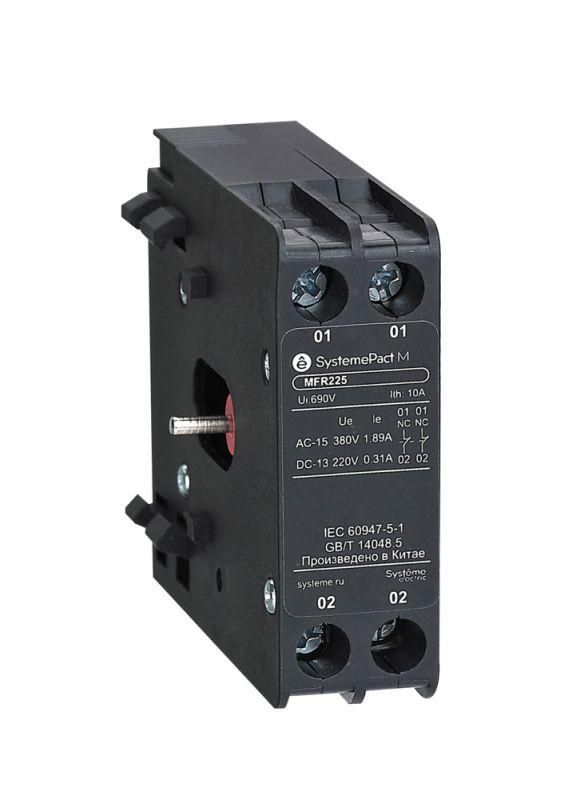

Блокировка механическая для контакторов MC1G 120-225А SE MFR225 APC

Блокировка механическая для контакторов MC1G 120–225A SE - устройство для надёжного предотвращения одновременного включения двух контакторов в реверсивной схеме. Применяется в системах управления двигателями, где требуется безопасная смена направления вращения. Артикул mfr225, бренд Systeme Electric.

Назначение и область применения

Механическая блокировка для контакторов MC1G 120–225A SE обеспечивает физическое исключение возможности включения обоих контакторов одновременно. Это необходимо в реверсивных схемах управления электродвигателями - например, когда требуется менять направление вращения вала. Без такой блокировки возможен короткий замыкание между фазами из-за параллельного срабатывания контактов. Устройство устанавливается между двумя контакторами одной серии и гарантирует взаимную блокировку их рычагов.

Технические характеристики

• Тип изделия: механическая блокировка
• Способ монтажа: втычной - устанавливается прямо на корпус контактора без дополнительных креплений
• Рабочий ток: совместим с контактными группами контакторов MC1G номиналом 120–225 А
• Совместимость: только с контактными модулями серии SystemePact MC1G
• Не требует внешнего питания - работает за счёт механической связи

Совместимость и монтаж

Блокировка mfr225 совместима исключительно с контактными элементами системы SystemePact MC1G. Она устанавливается встык между двумя соседними контакторами - один слева, другой справа. Процедура проста: после установки контакторов на DIN-рейку, блокировка вставляется в специальные пазы на боковых стенках корпусов до щелчка. Никаких инструментов не требуется. После монтажа проверьте, что рычаги контакторов свободно перемещаются, но не могут быть включены одновременно.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок, применяемых в промышленном оснащении. Хотя явного указания стандарта в данных нет, конструкция реализует принципы IEC 60947-4-1 - обеспечение взаимоблокировки в реверсивных цепях. Благодаря механической природе, блокировка остаётся работоспособной даже при отказе автоматики или потере питания.

Преимущества

• Гарантированная блокировка без зависимости от электроники - работает всегда, даже при аварии
• Быстрый и интуитивный монтаж - не нужны болты, провода или настройки
• Износостойкая конструкция - металлические детали выдерживают многократные переключения
• Замена контактора не требует переустановки блокировки - она сохраняет положение при демонтаже одного из контакторов

Ограничения применения

• Подходит только для контакторов MC1G 120–225A - несовместима с другими сериями, включая MCP, MCB или аналоги других брендов
• Не предназначена для использования в схемах с более чем двумя контакторами
• Не обеспечивает электрическую блокировку - её нельзя использовать вместо программной защиты в ПЛК
• Не рекомендовано применять в условиях постоянных ударных нагрузок или вибраций выше нормы - возможен сдвиг механизма

Примеры использования

• Реверсивные станки с ЧПУ - смена направления движения шпинделя
• Элеваторы и лифты - управление подъёмом/опусканием груза
• Конвейеры с обратным ходом - регулировка направления транспортировки
• Вентиляционные установки с функцией реверса воздушного потока
• Транспортные средства с электроприводом - смена передвижения вперёд/назад

Практические советы

• Перед установкой убедитесь, что контакторы установлены рядом, без зазора - расстояние между ними должно точно соответствовать габаритам блокировки
• Проверяйте, чтобы блокировка плотно вошла в пазы - слабый захват снижает надёжность
• Не используйте блокировку с контактами, которые уже имеют встроенную механическую связь - это вызовет конфликт
• При обслуживании одного из контакторов - не снимайте блокировку полностью; достаточно отвести её в сторону, сохранив ориентацию
• Артикул mfr225 - единственный подходящий вариант для этой модели. Аналоги других производителей не обеспечивают точного совпадения по форме и усилию срабатывания
