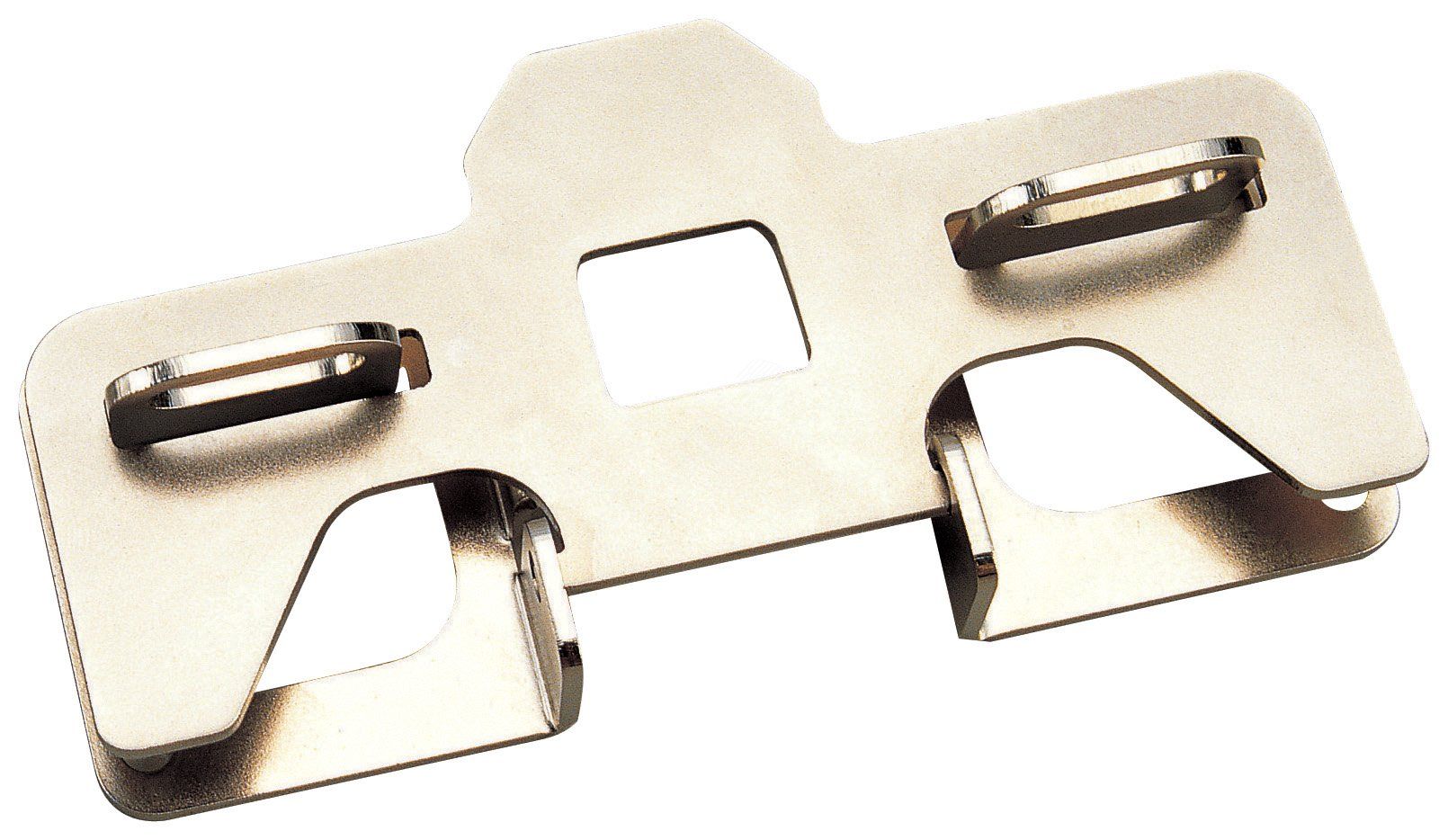

Блокировка навесным замком PHL2 TS250 LS Electric 56771172802 LSIS

Блокировка навесным замком PHL2 TS250 от LS Electric предназначена для механической фиксации рычага автоматического выключателя в положении «ВКЛЮЧЕНО» или «ОТКЛЮЧЕНО», обеспечивая безопасную блокировку питания. Артикул 56771172802 совместим с 3- и 4-полюсными моделями и применяется там, где требуется запирание оборудования от случайного включения.

Назначение и область применения

Блокировка навесным замком PHL2 TS250 используется для предотвращения неквалифицированного или случайного переключения автоматических выключателей. Она фиксирует рычаг в одном из двух состояний - «ВКЛЮЧЕНО» или «ОТКЛЮЧЕНО» - и позволяет установить навесной замок, что соответствует требованиям безопасности при проведении работ на оборудовании.

Подходит для установки на 3- и 4-полюсных автоматах, часто применяемых в распределительных щитах промышленных объектов, цехах, насосных станциях и системах конвейеров.

Технические характеристики

• Тип блокировки: механическая, с возможностью установки навесного замка
• Совместимость: 3- и 4-полюсные автоматы LS Electric (серии T-series, аналогичные по габаритам)
• Материал корпуса: термостойкий пластик, устойчивый к воздействию окружающей среды
• Фиксация: захватывает рычаг выключателя, не требует доработки самого аппарата
• Размеры: адаптированы под стандартный шаг крепления автоматов LS Electric

Совместимость и монтаж

Блокировка PHL2 TS250 устанавливается на автоматические выключатели LS Electric серий, имеющие одинаковый форм-фактор. Для монтажа:

• Убедитесь, что автомат находится в положении «ОТКЛЮЧЕНО»
• Совместите отверстия блокировки с крепёжными элементами на корпусе автомата
• Зафиксируйте устройство до характерного щелчка - оно плотно сядет на рычаг
• Заведите шток замка через отверстие в блокировке и закройте навесной замок

Не требует инструментов. После установки рычаг становится недоступен для перемещения, пока замок не будет открыт.

Безопасность и стандарты

Изделие соответствует принципам LOTO (Lockout-Tagout) - международному подходу к безопасной изоляции энергоисточников. Хотя явного указания стандарта в данных нет, конструкция выполнена так, чтобы гарантировать надёжную физическую блокировку, исключающую самопроизвольное включение.

Преимущества

• Не требует переделки автомата - устанавливается поверх существующего механизма
• Обеспечивает однозначную визуальную сигнализацию: если замок закрыт - оборудование заблокировано
• Выдерживает многократные операции открывания/закрывания без потери прочности
• Простая установка даже в условиях ограниченного доступа

Ограничения применения

• Не совместим с автоматами других брендов, кроме LS Electric / LSIS, если они имеют отличный профиль рычага
• Не предназначен для использования на одно- или двухполюсных автоматах
• Не обеспечивает электрическую изоляцию - только механическую блокировку
• Не работает при повреждённом или деформированном рычаге выключателя

Примеры использования

• Блокировка питания на станке во время техобслуживания
• Фиксация вводного автомата в распределительном щите при плановых работах
• Запрет включения конвейера при ремонте зоны обслуживания
• Изолирование участка сети при проверке электроустановок по наряду-допуску

Практические советы

• Перед установкой проверьте, что рычаг автомата свободно движется - если он заедает, блокировка не сработает
• Выбирайте навесной замок с достаточным внутренним диаметром штыря - типовой размер отверстия в PHL2 TS250 рассчитан на стандартные замки 6–8 мм
• При использовании в пыльных или влажных помещениях используйте герметичные замки с классом защиты IP65+
• Не используйте силовые методы для принудительного включения автомата - это может сломать блокировку или механизм автомата
• Артикул 56771172802 - единственный вариант этой модели; другие номера не являются аналогами
