Блокировка навесным замком PHL3 TS630 LS Electric 56771173802 LSIS

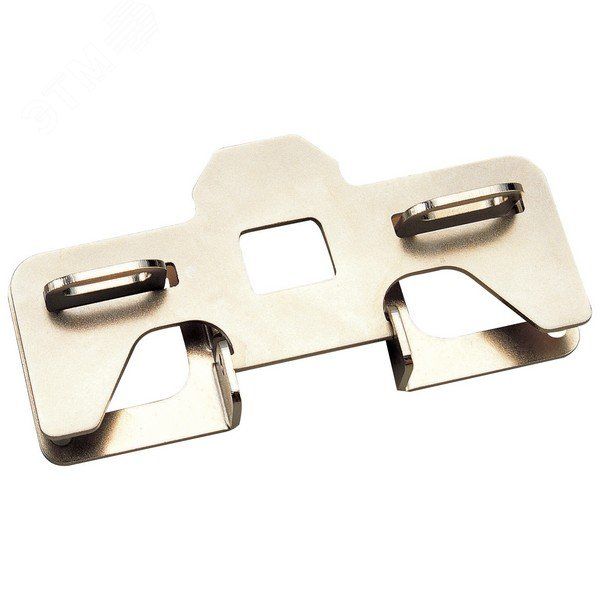

Блокировка навесным замком PHL3 TS630 от LS Electric предназначена для механической фиксации положения рычага автоматического выключателя - в состоянии «ВКЛЮЧЕНО» или «ОТКЛЮЧЕНО». Это решение применяется там, где требуется запрет на случайное или несанкционированное включение/выключение оборудования. Артикул 56771173802 совместим с 3- и 4-полюсными автоматическими выключателями серии TS630.

Назначение и область применения

Блокировка навесным замком PHL3 TS630 используется для обеспечения безопасности при проведении техобслуживания, ремонта или модификации электрооборудования. Она предотвращает включение автомата, пока на него установлен навесной замок. Применяется на выключателях, где важно исключить человеческий фактор - например, на станках, конвейерах, распределительных щитах, насосных станциях и других объектах с высокой степенью ответственности.

Технические характеристики

• Тип устройства: механическая блокировка рычага
• Совместимость: 3- и 4-полюсные автоматы серии TS630
• Метод крепления: фиксация через захват рычага, без сверления и доработки корпуса
• Рабочее положение: фиксирует рычаг в двух состояниях - «ВКЛЮЧЕНО» и «ОТКЛЮЧЕНО»
• Запирающий элемент: предназначен для установки стандартного навесного замка (не входит в комплект)

Совместимость и монтаж

Устройство устанавливается на автоматические выключатели LS Electric серии TS630 без инструментов. Блокировка надевается на рычаг переключения и фиксируется за счет собственной формы. Для работы необходимо использовать внешний навесной замок - он вставляется в проушину блокировки. Подходящий диаметр штока замка: до 9 мм. Перед установкой проверьте, что рычаг автомата имеет свободный ход и не повреждён.

Безопасность и стандарты

PHL3 TS630 соответствует принципам LOTO (Lockout-Tagout) - международной практике безопасного отключения энергоустановок. Конструкция не содержит электронных компонентов, поэтому работает без питания и не требует обслуживания. Несмотря на отсутствие сертификатов в данных, устройство выполнено из прочного пластика и металлических деталей, устойчивых к воздействию окружающей среды в условиях цеха.

Преимущества

• Не требует переделки автомата - просто одевается на рычаг
• Обеспечивает надёжную физическую блокировку, недоступную для обхода
• Поддерживает два режима фиксации - для «ВКЛ» и «ОТКЛ»
• Изготовлено компанией LS Electric - известным производителем коммутационной аппаратуры

Ограничения применения

• Не подходит для автоматических выключателей других серий или брендов - только для TS630
• Не защищает от демонтажа самого блокирующего устройства - только от включения через рычаг
• Требует наличия навесного замка - сам по себе не является замком
• Не рекомендуется для использования во взрывоопасных зонах без дополнительной защиты

Примеры использования

• На станке с ЧПУ - чтобы ремонтник мог работать без риска внезапного включения
• В распределительном щите - для изоляции участка сети при плановых работах
• На насосной станции - когда необходимо отключить питание и закрепить это действие ключом
• На конвейере - для соблюдения правил OSHA и внутренних регламентов предприятия

Практические советы

• Выбирайте навесной замок с толщиной штока не более 9 мм - иначе он не войдёт в проушину
• Перед установкой убедитесь, что рычаг автомата легко перемещается - если он заедает, блокировка может не сработать
• Фиксируйте блокировку только после того, как оборудование полностью отключено и проверено на отсутствие напряжения
• При использовании нескольких блокировок на одном щите используйте цветные метки на замках - так легче определить, кто и почему заблокировал устройство
• Не используйте PHL3 TS630 на автоматах с повреждённым или деформированным рычагом - это снижает надёжность фиксации
