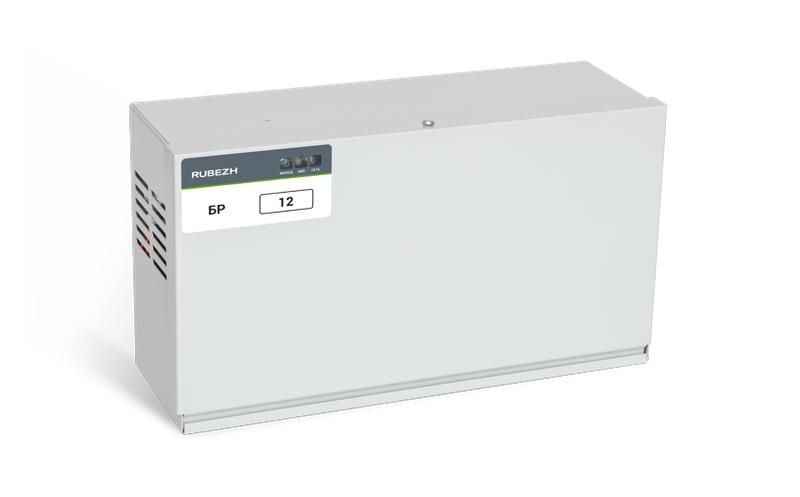

Бокс резервного электропитания БР 12 2х12 без АКБ под 2х12А.ч 12В бел. Рубеж Rbz-045567

Бокс резервного электропитания 12 В 2х12 А.ч без аккумулятора под аккумулятор 2х12 А.ч 12 В белый (артикул rbz-045567, бренд Рубеж) предназначен для автономного питания устройств при отключении основного электропитания. Устройство не содержит аккумуляторы - они устанавливаются пользователем самостоятельно. Подходит для совмещения с источниками бесперебойного питания серии ИВЭПР.

Назначение и область применения

Бокс резервного электропитания используется для временного поддержания работы оборудования при отключении сети. Он не является самостоятельным источником энергии - работает только в паре с ИВЭПР (например, ИВЭПР 12/2, ИВЭПР 12/3,5, ИВЭПР 12/5). Когда пропадает питание, бокс передаёт энергию от установленных аккумуляторов на подключенное устройство, продлевая время автономной работы. Применяется в системах управления, телекоммуникационном оборудовании, промышленной автоматике, где важна непрерывность работы.

Технические характеристики

• Номинальное напряжение: 12 В
• Ёмкость поддерживаемых аккумуляторов: 2 × 12 А·ч (требуется установка двух одинаковых батарей)
• Входное напряжение: 140–265 В, 50 Гц (работает при колебаниях сети)
• Выходное напряжение: 13,65 В (постоянный ток)
• Максимальный выходной ток: 5 А
• Защита от перегрузки: плавкий предохранитель 5 А
• Индикация: LED-индикаторы «СЕТЬ», «ВЫХОД», «ЗАРЯД»
• Сигнал «Авария»: сухой контакт реле (для подключения к системам контроля)
• Гальваническая развязка: между выходом и корпусом / сетью
• Материал корпуса: металл
• Цвет: белый

Совместимость и монтаж

Бокс резервного электропитания подключается к ИВЭПР двумя способами:

• Вход: к сети 230 В - для зарядки аккумуляторов;
• Выход: к клеммам «+Р» и «–Р» ИВЭПР - для передачи энергии при отключении сети.

Для минимизации потерь напряжения используйте медный провод сечением не менее 1,5 мм2 и как можно меньшей длины. Место для установки аккумуляторов рассчитано под два герметичных свинцово-кислотных элемента 12 В, ёмкостью 12 А·ч каждый. Обязательно устанавливайте батареи одной модели и одного года выпуска - различие в ёмкости или состоянии снизит эффективность системы.

Безопасность и стандарты

Устройство имеет встроенную защиту от:

• короткого замыкания на выходе (плавкий предохранитель 5 А);
• обратной полярности подключения аккумуляторов;
• замыкания на клеммах батарей;
• глубокого разряда - бокс не начинает зарядку, если напряжение на АКБ ниже 10 В (считается признаком неисправности).

Гальваническая развязка исключает риск поражения током при прикосновении к корпусу. Сигнал «Авария» по сухому контакту позволяет интегрировать бокс в системы мониторинга объектов.

Преимущества

• Автоматическая работа: зарядка при появлении сети, отдача энергии при её пропадании - никакого вмешательства не требуется.
• Стабильная работа при плохом качестве электроснабжения - широкий диапазон входного напряжения (140–265 В).
• Поддержка нескольких боксов: можно подключить несколько единиц к одному ИВЭПР для увеличения времени автономной работы.
• Чёткая индикация состояния: три LED-индикатора позволяют оперативно определить наличие питания, зарядки и работоспособности системы.
• Простота обслуживания: доступ к аккумуляторам, возможность замены без демонтажа всего устройства.

Ограничения применения

• Не применяется как самостоятельный источник питания - требует обязательного подключения к ИВЭПР.
• Не заряжает аккумуляторы с напряжением ниже 10 В - такие батареи считаются неисправными и должны быть заменены.
• Максимальный ток нагрузки - 5 А; превышение вызывает срабатывание защиты.
• Не предназначен для эксплуатации во взрывоопасных средах или при температуре выше +40 C (по умолчанию, без указания в документации - ограничение на основе типовой нормы для аналогичных устройств).
• Не подходит для длительного хранения в условиях высокой влажности без дополнительной защиты.

Примеры использования

• Система видеонаблюдения в удаленном пункте - бокс обеспечивает работу камер 8–12 часов после отключения сети.
• Контроллер технологического участка на заводе - подключение двух боксов удваивает время автономной работы при ремонтах ЛЭП.
• Телефонная станция малой мощности - бокс защищает связь при краткосрочных перебоях электроэнергии.
• Автоматические шлагбаумы и системы контроля доступа - надёжное резервное питание при внезапных отключениях.

Практические советы

• Выбирайте аккумуляторы с одинаковым сроком службы и ёмкостью - смешивание старых и новых батарей снижает общую эффективность.
• Перед первым использованием проверьте напряжение на каждой АКБ - оно должно быть выше 10 В, иначе бокс не начнёт зарядку.
• Проверяйте состояние предохранителя F1 регулярно - особенно после срабатывания защиты.
• При установке в шкафу обеспечьте вентиляцию - нагрев снижает срок жизни аккумуляторов.
• Не закрывайте индикаторы - они нужны для диагностики в реальном времени.
• Если сигнал «Авария» активирован постоянно - проверьте целостность аккумуляторов, подключение к ИВЭПР и наличие сетевого напряжения.
