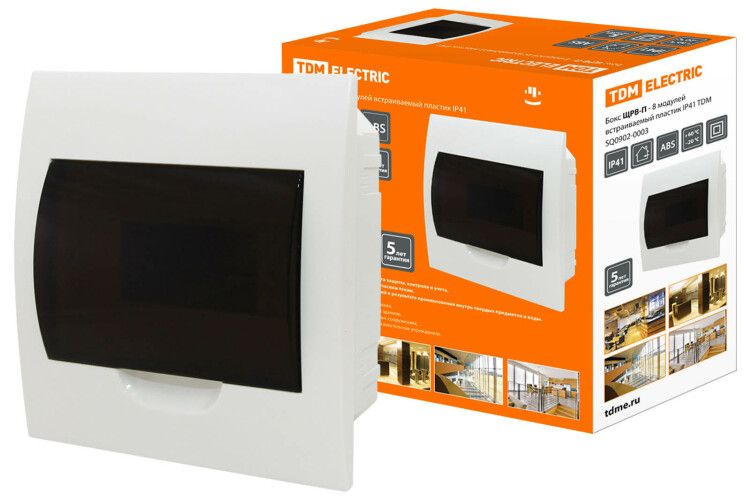

Бокс пластиковый встраиваемый ЩРВ-П-8 модулей IP40 | SQ0902-0003 TDM

Бокс встраиваемый пластиковый ЩРВ-П-8 модулей IP41 от TDM ELECTRIC - компактный корпус для скрытой установки в стену, предназначенный для размещения модульного оборудования: автоматических выключателей, УЗО, реле и других устройств на DIN-рейке. Подходит для бытовых, коммерческих и промышленных объектов.

Назначение и область применения

ЩРВ-П-8 модулей IP41 предназначен для внутреннего монтажа модульной аппаратуры в стены зданий. Обеспечивает защиту от случайного прикосновения к токоведущим частям и сохраняет целостность оборудования внутри. Применяется в:

• Жилых домах и коттеджных поселках
• Офисах, школах, больницах и других общественных зданиях
• Производственных и административных помещениях
• Объектах строительства и инфраструктуры

Технические характеристики

• Количество модулей: 8 (стандартная ширина 18 мм на модуль)
• Внутренняя глубина: 85 мм
• Глубина установки в стену: 56 мм
• Материал корпуса: ударопрочный ABS-пластик, не поддерживающий горение, устойчив к УФ-излучению
• Степень защиты: IP41 - защита от твердых предметов более 1 мм и вертикально падающих капель воды
• Конструкция: однорядная, с одной дверцей
• Тип крышки: закрытого типа, прозрачная - позволяет визуально контролировать состояние аппаратуры без открывания
• Цвет: белый (RAL 9010)
• DIN-рейка: встроена, регулируемая по высоте
• Количество положений кронштейна DIN-рейки: 6
• Поддерживаемая глубина оборудования: от 6 до 25 мм

Совместимость и монтаж

ЩРВ-П-8 модулей IP41 рассчитан на скрытую установку в стену. Для монтажа требуется подготовить нишу глубиной не менее 56 мм. Корпус оснащен выштампованными вводами на боковых и задних стенках - их можно легко удалить для прокладки кабелей. DIN-рейка фиксируется в одном из шести положений, что позволяет адаптировать расположение под оборудование различной глубины. Крепление осуществляется с помощью саморезов, совместимых с крестовой и плоской отвертками.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Степень защиты IP41 предотвращает доступ к токоведущим элементам со стороны человека и защиту от вертикально падающей влаги. Материал корпуса - самозагасающий ABS-пластик, не распространяющий горение. Прозрачная дверца снижает риск случайного контакта с оборудованием при открытой двери.

Преимущества

• Прозрачная дверца обеспечивает визуальный контроль состояния аппаратуры без вскрытия корпуса
• Защелка фиксирует дверцу в открытом положении - удобно при работе с проводкой
• Выштампованные вводы позволяют быстро проделывать отверстия под кабели без дополнительных инструментов
• Регулируемый кронштейн DIN-рейки с 6 уровнями высоты - гибкая настройка под разные типы устройств
• Универсальные саморезы - подходят под любую отвертку, ускоряют сборку
• Устойчивость к УФ-излучению - материал не желтеет и не теряет прочность даже при длительном воздействии света

Ограничения применения

ЩРВ-П-8 модулей IP41 не предназначен для установки во внешних условиях, в сырых или агрессивных средах. IP41 не обеспечивает защиту от брызг сбоку, струй воды или пыли. Не рекомендуется использовать в помещениях с постоянным повышенным уровнем влажности (например, банях, прачечных, холодильных камерах). Также не подходит для монтажа оборудования глубже 25 мм - например, некоторых старых или крупных автоматов.

Примеры использования

• Электрощиток в квартире - для установки УЗО, автоматов и счетчиков
• Распределительный щит в офисе - для группового управления освещением и розетками
• Щиток в учебном классе - для безопасного размещения силовой аппаратуры
• Временные щиты на стройплощадке - при скрытой прокладке проводки в стенах

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 56 мм, чтобы корпус полностью ушел в стену
• Не используйте для оборудования глубиной свыше 25 мм - оно будет выпирать и мешать закрыванию дверцы
• При прокладке кабелей сначала удалите нужные вводы, затем протяните провода - так проще избежать повреждения изоляции
• При использовании в жилых помещениях убедитесь, что щиток установлен вне зоны доступа детей
• ЩРВ-П-8 модулей IP41 от TDM ELECTRIC совместим с большинством современных модульных устройств - проверяйте только глубину и ширину
