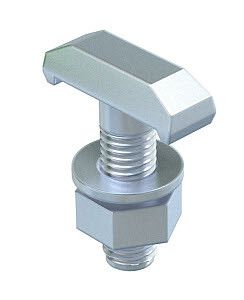

Болт с Г-образной головкой M10x30mm (MS50HB M10x30 ZL) | 1148218 OBO Bettermann

Болт с Г-образной головкой M10x30 мм MS50HB ZL - это специализированный крепёж от OBO BETTERMANN, предназначенный для фиксации электротехнических компонентов на монтажных рейках системы MS50HB. Артикул 1148218 обеспечивает надёжное соединение в распределительных щитах и панелях.

Назначение и область применения

Болт с Г-образной головкой M10x30 мм MS50HB ZL используется исключительно для крепления оборудования на монтажных рейках стандарта MS50HB, совместимых с профилем шириной 10–12 мм. Применяется в электрощитах, панелях управления, автоматических линиях и других объектах, где требуется быстрая и надёжная установка устройств: модульных автоматов, клеммных колодок, реле, УЗО, предохранителей.

Технические характеристики

• Резьба: М10 - метрическая, шаг 1,5 мм, подходит для стандартных гаек и гнёзд
• Длина: 30 мм - оптимальна для толщины монтажной рейки и уплотнений
• Головка: Г-образная - позволяет зафиксировать болт в профиле рейки без доступа с тыльной стороны
• Ширина головки: 13 мм - точно соответствует внутреннему зазору профиля MS50HB
• Материал: сталь - высокая прочность, покрытие ZL (цинк-латунь) - антикоррозийная защита
• Обозначение: MS50HB M10x30 ZL - указывает на соответствие системе OBO и типу покрытия

Совместимость и монтаж

Болт M10x30 мм MS50HB ZL совместим только с монтажными рейками OBO серии MS50HB. Он не подходит для профилей других серий (например, T-профиль, S-профиль, DIN-рейка 35 мм). Для монтажа:

• Вставьте Г-образную головку в продольный паз рейки до упора
• Поверните болт на 90° - головка зафиксируется в боковой стенке профиля
• Закрутите гайку с лицевой стороны - оборудование будет плотно прижато к рейке

Не используйте инструменты с большими моментами - перегрузка может деформировать профиль рейки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажа в соответствии с EN 61439 (для распределительных устройств). Покрытие ZL обеспечивает устойчивость к агрессивным средам в помещениях с повышенной влажностью, но не предназначено для открытого монтажа на улице.

Преимущества

• Фиксация без доступа сзади - удобно при ограниченном пространстве за рейкой
• Высокая механическая прочность - выдерживает вибрацию и нагрузки от тяжёлых устройств
• Цинк-латунное покрытие - долговечнее обычного цинка, не темнеет и не осыпается
• Универсальная резьба M10 - совместима с большинством стандартных крепёжных элементов

Ограничения применения

• Не применяется на DIN-рейках 35 мм - несовместим по форме и размеру
• Не предназначен для крепления тяжёлого оборудования свыше 15 кг - риск деформации профиля
• Не использовать в условиях постоянного контакта с морской водой, кислотами, щелочами
• Не заменяет антивибрационные крепления - при сильной вибрации рекомендовано дополнительное крепление

Примеры использования

• Крепление автоматического выключателя на монтажной рейке внутри щита этажного распределительного пункта
• Установка клеммной колодки в панели управления насосной станции
• Фиксация реле времени и терморегулятора в контроллерной камере промышленного оборудования
• Монтаж УЗО и дифференциальных автоматов в жилых и коммерческих распределительных щитах

Практические советы

• Перед монтажом проверьте глубину паза рейки - он должен быть чистым, без заусенец
• Используйте гайки с пластиковыми или металлическими шайбами - снижают риск повреждения корпуса оборудования
• При сборке нескольких уровней - располагайте болты с чередованием направления головок для равномерного распределения нагрузки
• Артикул 1148218 - единственный номер для заказа этого болта; другие аналоги (даже с M10x30) не гарантируют совместимость с OBO MS50HB
• Храните в сухом месте - даже с защитным покрытием ZL, длительный контакт с влагой может вызвать белый налёт
