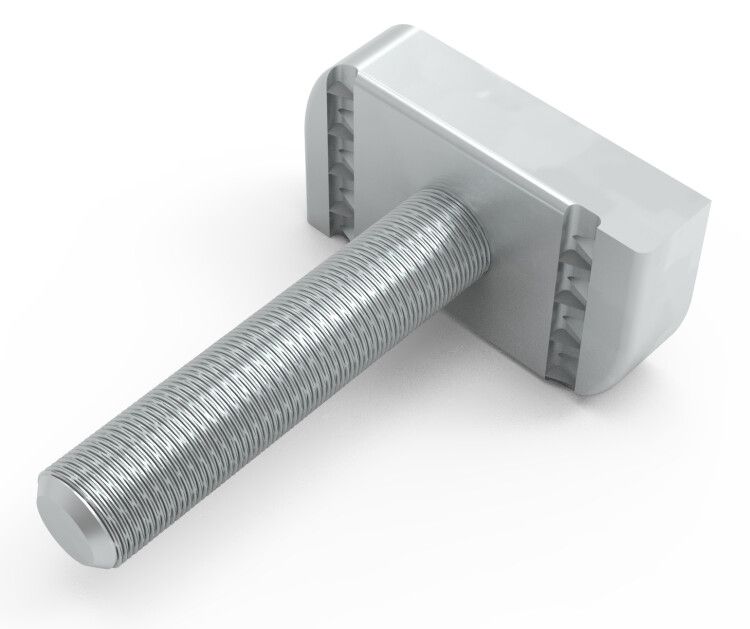

Болт-STRUT М10х30 (уп.20шт) IEK CMZ10-SBT-10-030

Болт с Т-образной головкой М10х30 от IEK (артикул cmz10-sbt-10-030) предназначен для надёжного крепления оборудования и кабельных систем внутри профиленых строительных конструкций STRUT. Его уникальная форма позволяет фиксировать элементы без доступа с тыльной стороны - идеально для монтажа в закрытых нишах и на потолках.

Назначение и область применения

Болт с Т-образной головкой М10х30 используется исключительно в сочетании со специализированными профилями STRUT - U-, C- или P-образными каналами с продольным пазом. Он применяется для крепления:

• металлических кабельных лотков;
• магистральных трубопроводов и воздуховодов;
• коробов, стоек, кронштейнов и других компонентов строительных систем;
• оборудования на стендах, панелях и подвесных конструкциях.

Подходит для внутренних помещений с умеренной влажностью - офисов, серверных, производственных участков, трансформаторных будок.

Технические характеристики

• Резьба: M10 - метрическая, шаг 1,5 мм; совместима с гайками и шайбами стандарта ISO 4014/4032.
• Длина: 30 мм - измеряется от основания головки до конца резьбы.
• Ширина головки: 38 мм - обеспечивает зацепление в пазу STRUT-профиля шириной минимум 35 мм.
• Материал: углеродистая сталь - высокая прочность на срез и растяжение.
• Покрытие: гальваническое цинкование - антикоррозийная защита, серебристый цвет, соответствует ГОСТ 9.306.

Совместимость и монтаж

Болт с Т-образной головкой М10х30 вставляется в паз STRUT-профиля перпендикулярно его оси. После поворота на 90° головка запирается в пазу, предотвращая выскальзывание. Для установки требуется только доступ с лицевой стороны.

• Не требуются сверление, клёпка или анкеры - экономия времени при монтаже.
• Закручивается обычной отверткой или гаечным ключом - подходят ключи на 17 мм.
• Учитывайте посадочную глубину паза: минимальный зазор между верхней плоскостью профиля и дном паза должен составлять более 10 мм.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и коррозионной стойкости, применяемым в промышленной автоматизации. Цинковое покрытие соответствует ГОСТ 9.306, что гарантирует срок службы до 5 лет в условиях indoor-эксплуатации.

Преимущества

• Фиксация без доступа сзади - удобство при монтаже на потолках и в труднодоступных местах.
• Высокая нагрузочная способность - выдерживает значительные статические и динамические усилия.
• Легко заменить - достаточно открутить гайку и вынуть болт, не нарушая целостность профиля.
• Цинковое покрытие снижает риск коррозии даже при частичном повреждении поверхностей.

Ограничения применения

• Не открытые улицы, помещения с повышенной влажностью (>80%) или агрессивной средой (например, химпроизводства) - цинк не рассчитан на длительное воздействие солевых растворов или паров кислот.
• Не работает с профилями, имеющими паз уже 35 мм - головка не войдёт.
• Не рекомендован для критически ответственного оборудования, где возможны постоянные вибрации выше 10 Hz - необходима дополнительная контргайка или фиксирующий клей.

Примеры использования

• Крепление кабельного лотка к потолочному STRUT-конструктиву в серверной комнате.
• Фиксация распределительного щита на боковой стенке STRUT-стойки в производственном цехе.
• Установка воздушного рукава на подвесной трассе в HVAC-системе.
• Монтаж светильников на профильной раме в торговом зале.

Практические советы

• Перед монтажом проверьте, чтобы паз профиля был свободен от деформаций, грязи или наплыва краски - они препятствуют плотному входу головки.
• Используйте пластиковую или медную шайбу под головку, если есть риск электрохимической коррозии при контакте с алюминием.
• Для многократной сборки/разборки выбирайте болт с Т-образной головкой М10х30 от IEK - он сохраняет форму после нескольких циклов.
• Не затягивайте слишком сильно - момент затяжки не должен превышать 12 Нм, иначе резьба может сорваться.
